+: 增加高度
-: 减少高度
基板
方向:
0
5. 头
指定贴装元件的贴装头。
6. 高度(mm)
贴装元件时，指定将要降低的吸嘴的长度。
通常，设定为 0。
输入范围: -6.00 ~ 9.99 mm
7. 等待
除非该程序块之前的所有程序块都已经贴装完毕，设定为 1 将阻止贴装目标程序库。根据邻接元件的
厚度当贴装顺序受到限制时，将本值设定为 1。
0: 无效果 1:有效
8. 限定
基本上，只要有可能，贴装能通过吸嘴吸着元件完成。但是，如果设定为 1 ‘限定’，本作业将受到强制
限定。
虽然在优化过程中本项功能是自动设定的，但还是可以在窗口中输入代码 0 ~ 2。
0: 否
不限定作业。可在任意时候用吸嘴吸着元件。
1: 作业限定
在这个位置强制限定吸着操作。
2:作业/吸嘴限定
在限定作业时，更改可以更改的吸嘴。
1 8
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-8
=提示=
将分割设为 1 时的吸嘴更换条件和设为 2 时的吸嘴更换条件不相同。
‘Delimit = 1’‘ 分割=1’ 时
将吸着到贴装的 1 个循环称作任务。
在任务的最后一个区块里，设定分割=1’。
当某个任务（在其最后的区块里，已设定‘Delimit = 1’’分割=1’) 结束，下一个任务开始时，只对下
一个任务所需的吸嘴进行更换。
在最初的使用 8 个吸嘴程序任务中，以一次性吸嘴更换的方式设置 8 个吸嘴。
但是，最初的任务中使用 2 个吸嘴，接着在下一个任务中使用 4 个吸嘴这样的不断增加吸嘴使用个
数的程序中，每次均会产生吸嘴增加安装的现象，吸嘴更换的次数也随之增加。
No.
分割
10 1
11
12 1
13
14 1
15
如果将设定”Delimit=2” “分割=2”的区块置于紧靠在吸嘴种类有变化的区块的前面，则效率会更高。
但是，如果多次使用”Delimit=2” “分割=2”，则 NC 数据的检索范围会变小，届时不能取得充分的效果。
为了得到最优化的效果，已对上述问题加以考虑，并已按实际需要自动地设定为”Delimit=2” “分割=2”。
‘分割=2’ 时
当某个任务（在其最后的区块里，已设定’Delimit = 2’ ’分割=2’) 结束，下一个任务开始时，在 NC
数据上对直到”Delimit=2” “分割=2”区块出现为止的范围内所需的吸嘴进行检索，届时对可设置的所
有吸嘴进行更换。
因在开始时就一次性地设置了 8 个吸嘴，所以即使是对最初的任务中使用 2 个吸嘴，接着在下一个
任务中使用 4 个吸嘴这样的不断增加吸嘴使用个数的程序也可以削减吸嘴的更换次数。
如果将设定’Delimit = 2’ ‘分割=2’ 的区块置于紧靠在吸嘴种类有变化的区块的前面（使用同种吸嘴
的最后区块）则效率会更高。
但是，如果经常使用’Delimit = 2’ ‘分割=2’ ，则 NC 数据的检索范围会变小，不能取得充分的效果。
为了达到最优化已对上述问题加以考虑，并根据实际需要自动地设定为’Delimit = 2’ ‘分割=2’。
No.
分割
10 2
11
12
13
14
15
16
17
18 2
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-9
9. 实装条件
规定是执行或是不执行元件贴装。
0: 贴装 1: 禁止贴装
=提示=
即使是不执行的程序块，也将进行下面的检查。（如果查找到不匹配的地方，会出现错误）
进料器数据中登记的元件代码（通过 Z 轴编号检查）
10.
标记
选择‘Use’(使用)时，将识别提供给各个元件的个别标记位置以校正贴装位置。
该标记主要用于大的元件。
== 关于标记的描述，请参照‘6.3.6 基准标记’。
检查该选项以打开各个个别标记窗口。
使用个别标记或不使用个别标记：
指明是否要对贴装进行个别识别。
目标程序块编号：
说明目前选择的程序块编号。并检查该编号。
标记 1/标记 2
指明第一个和第二个要识别的标记代码和位置（X，Y）。
代码:
输入指定标记程序库内标记数据的标记形状代码。
字符数：最多 8个字符
使用的字符：
数字：0~9 英文字母：A~Z（大写）
符号：！# $ % & ’+ - . ；= @ [ ] _ ~ ^ ‘ { }
空格：仅由空格组成的文件名不可使用。
忽略文件名末尾的空格。 例）“AB ”=“AB”
字母前和字母中间的空格有效。 例）“ A”，“A B”
=提示=
可以从标记程序库中输入标记代码。
此时，务必关闭[Mark Editor] (
标记编辑)窗口。

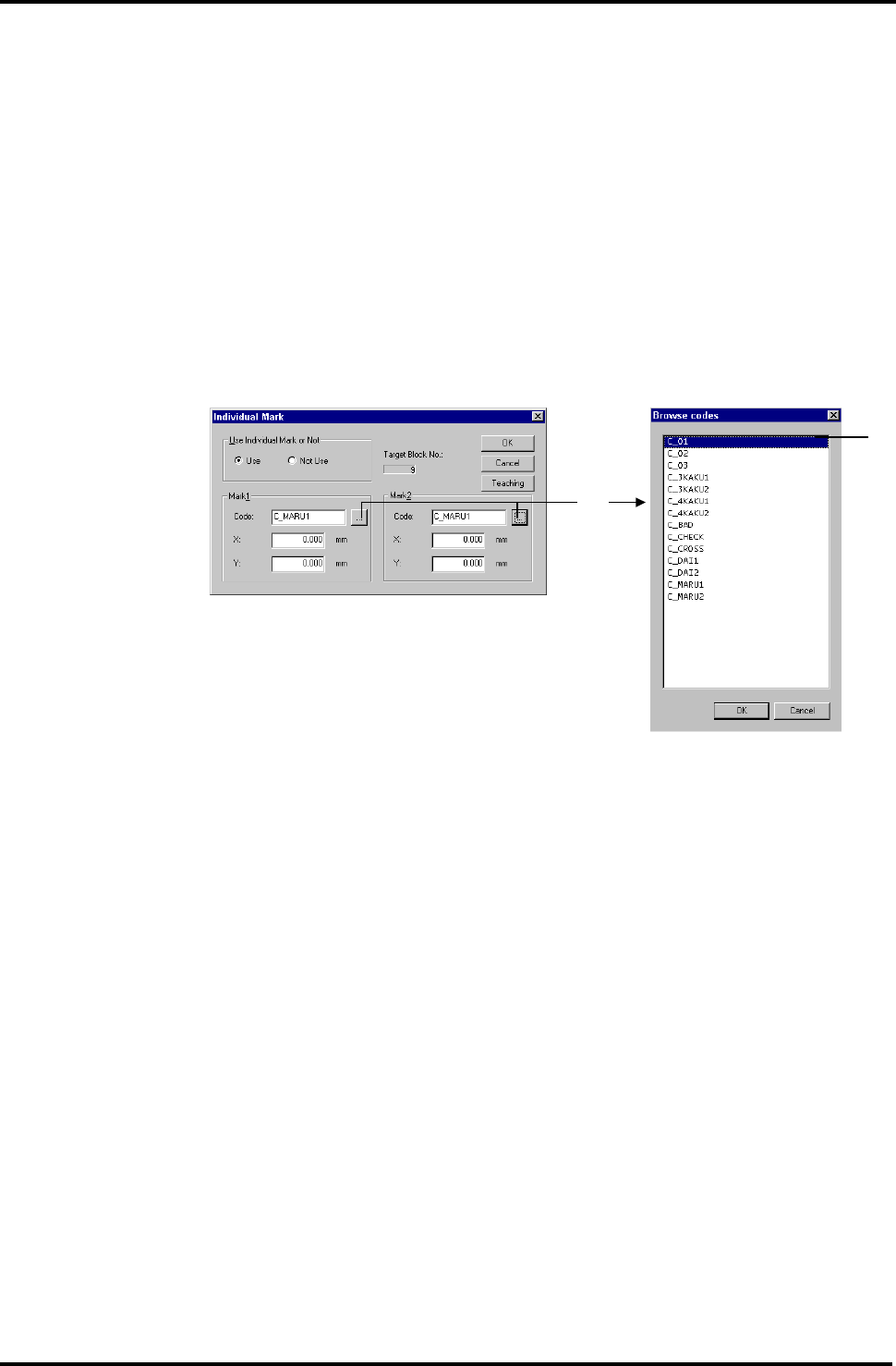

1) 点击‘Browse’(浏览)按钮。
2) 选择代码。
11. 组
说明指定的[Fiducial mark](基准标记)页上的组标记编号。
== 详细内容请参照 6.3.6 [Fiducial mark](基准标记)。
12. 注释
用户设定的电路数量的注释等。(可输入 8 个字符。).
1)
=提示=
