BM122 编程手册 8.7 元件示教 E34PCC-3F-0 40-B0 8.7-8
BM122
编程手册
8.7 元件示教
E34PCC-3F-040-B0
8.7-7
<
Check >(检查):
本按钮可供您检查元件旋转 90°, 180°,270°.时，是否可以识别。
本检查用于确定元件程序库是否可以用作供给角度不同的元件。
按照→ 90° → 180° → 270°.的顺序旋转后，执行这四个角度的识别。
点击“Add ± 5 degree shift”(正负 5 度移位)的方框后，会对上面四个角度的±5 度范围的元件进行检
查。
最多可设定 9 次重复。
BM122
编程手册
8.7 元件示教
E34PCC-3F-040-B0
8.7-8
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-1
8.8. 创建元件数据
E34PCC-3F-090-B0
本节介绍如何通过简单设定元件的主体颜色和导线类型等项目用照相机来摄取元件图像，再用元件图像来
创建元件识别数据的方法。
8.8.1 开始元件数据的创建

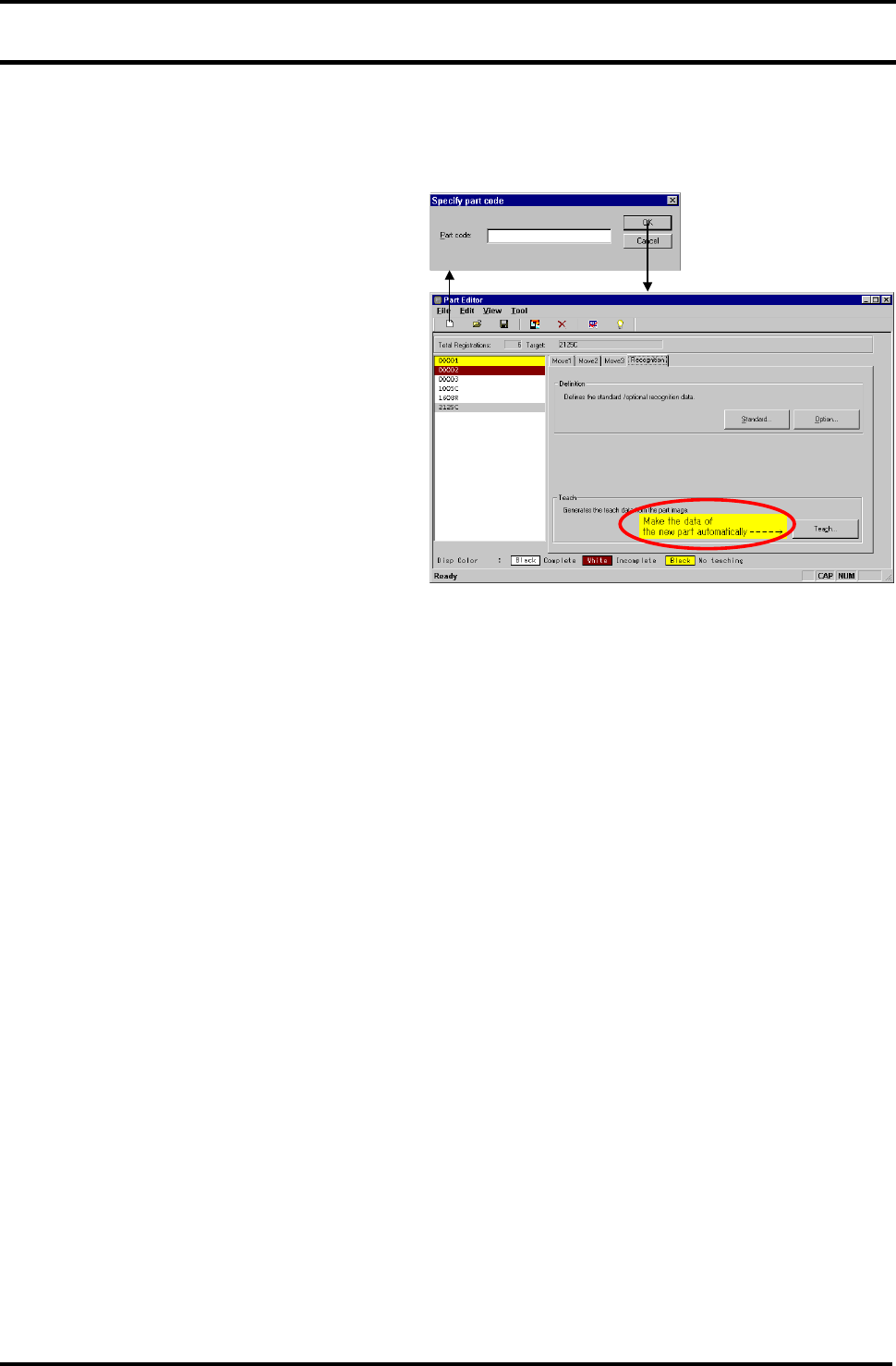

创建一个元件形状代码时，元件编辑器窗口的
[识别]选项上将出现右图显示的信息。然后，点
击<Teach>(示教) 开始产生元件数据。
=注意=
一旦开始编辑数据，就不能进行元件数据的产
生功能。
=提示=
列表中的”Teaching imcomplete”(示教没完成)
数据打开时（在暗红背景中用白色字母显示），
该项功能才有效。
然而，在机器上创建的可应用数据是有限的。
如果数据是从其他贴片机上转换而来，即使示
教没有完成也不能使用这项功能。
手动供给元件，使得该元件通过吸嘴获得。
