3.14 点基准标记
点基准标记，通过对预先在 QFP、CSP 等元件的对角上指定的位置所设置的 2 个标记进行图像识别，根据识别结
果校正该元件的贴装坐标。
选择数据编辑画面的机器选项卡，再选择标记窗口的「局部基准标记」。
在「局部基准标记」表格中确认或设置与标记信息库、标记位置相关的数据。

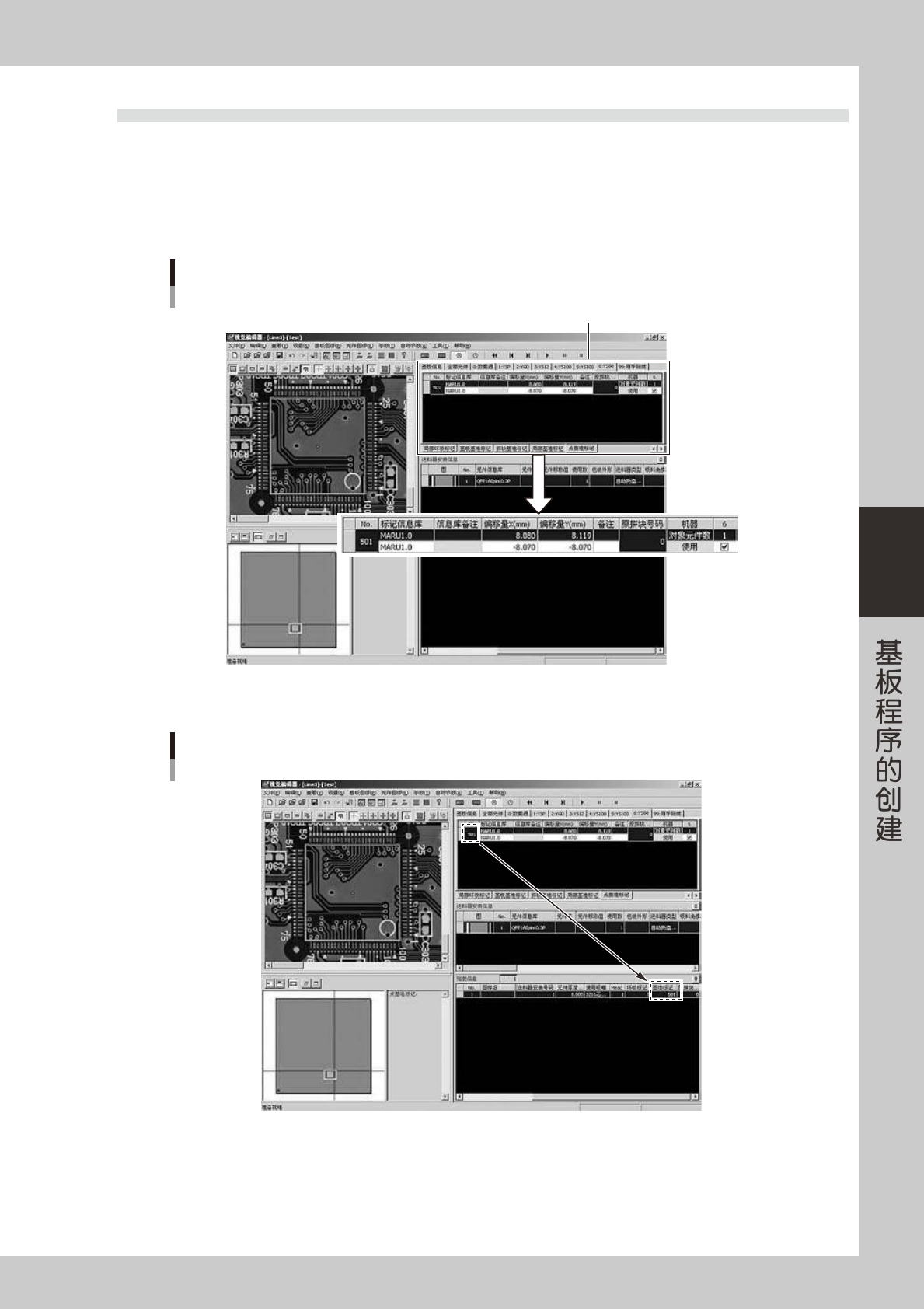

点基准标记表格
点基准标记表格
66436-S7-00
在贴装信息的「基准标记」单元格里指定「点基准标记」表格「No.」单元格中的号码。
点基准标记与贴装信息
66437-S7-00
4-42
4
■编辑标记信息库
1
用鼠标右键点击行后，选择右键弹出菜单中的「编辑标记信息库」。
「标记信息库编辑器」启动后，显示初始画面。
■插入标记行
1
将光标对准标记行，点击鼠标右键，打开右键弹出菜单。
2
选择右键弹出菜单中的「插入行 (I)」，打开「插入行」对话框。
3
在「行数」输入框中输入行数后，点击 [OK] 按钮。
点击 [OK] 按钮后，所选行之上被插入所指定行数的空行。
参考
如想在表格的末尾行后添加行时，勾选「插入行」对话框中的「添加至末尾」选择框。
■删除标记行
1
选择想要删除的行。
2
点击鼠标右键，选择右键弹出菜单中的「删除行 (D)」。
参考
选择行时，如边按 [Shift] 键边拖动鼠标可以选择连续的多行。如边按 [Ctrl] 键边点击鼠标可以选择不连续的多行。
■剪切标记行
1
选择想要剪切的行。
2
点击鼠标右键，选择右键弹出菜单中的「剪切行 ( 不保留行 )(T)」。
参考
选择行时，如边按 [Shift] 键边拖动鼠标可以选择连续的多行。如边按 [Ctrl] 键边点击鼠标可以选择不连续的多行。
■复制标记行
1
选择想要复制的行。
2
点击鼠标右键，选择右键弹出菜单中的「复制行 (C)」。
参考
选择行时，如边按 [Shift] 键边拖动鼠标可以选择连续的多行。如边按 [Ctrl] 键边点击鼠标可以选择不连续的多行。
■将剪切或复制的标记行插入至指定行之上
1
点击想要插入的位置行。
2
点击鼠标右键，选择右键弹出菜单中的「插入至上行」。
■将剪切或复制的标记行插入至指定行之下
1
点击想要插入的位置行。
2
点击鼠标右键，选择右键弹出菜单中的「插入至下行」。
4-43
4
■用剪切或复制的标记行覆盖指定的行
1
点击想要覆盖的位置行。
2
点击鼠标右键，选择右键弹出菜单中的「覆盖行」。
■查找标记信息
1
点击鼠标右键，选择右键弹出菜单中的「查找」。
2
在「查找和置换标记信息」对话框中选择项目。
3
在「要查找的字符串」输入框中输入字符串后，点击 [ 查找下一个 (F)] 按钮。
光标移至查找到的标记信息行。
■置换标记信息
1
点击鼠标右键，选择右键弹出菜单中的「置换」。
2
在「查找和置换标记信息」对话框中选择项目。
3
在「要查找的字符串」和「置换后的字符串」输入框中输入字符串后，点击 [ 置换 ] 按钮。
■一次性输入数据
1
点击鼠标右键，选择右键弹出菜单中的「一次性输入至所选复数行」。
2
在「将同一值一次性输入标记信息」对话框中选择项目。
3
在「输入值」输入框中输入后，点击 [ 执行 ] 按钮。
