3.基板程序的创建
3.1 基板图像
在视觉编辑器，通过读入基板图像可以按照实际的贴装形象创建脱机基板程序。
1
创建基板图像。
基板图像
66405-S7-00
c
注意
在图像文件的文件头必须写入「水平分辨率」和「垂直分辨率」。如不写入，会导致元件的图像与比例尺不匹配。此时，可以使用
市售的图像处理软件写入分辨率。
2
保存图像。
必须将图像保存在 C:
╲
YFacT
╲
Image 文件夹中。
此 Image 文件夹之下还可以继续添加文件夹。
4-8
4
3
读入基板图像。
选择「基板图像 (P)」菜单中的「打开基板图像 (O)」，显示「打开」对话框。从一览中选择图像文件后，
点击 [ 打开 (O)] 按钮。图像文件名显示在「基板信息」表格中，基板图像显示基板图像窗口中。
打开基板图像
66406-S7-00
读入基板图像后的视觉编辑器画面
基板图像窗口
基板图像文件名
66407-S7-00
4-9
4
4

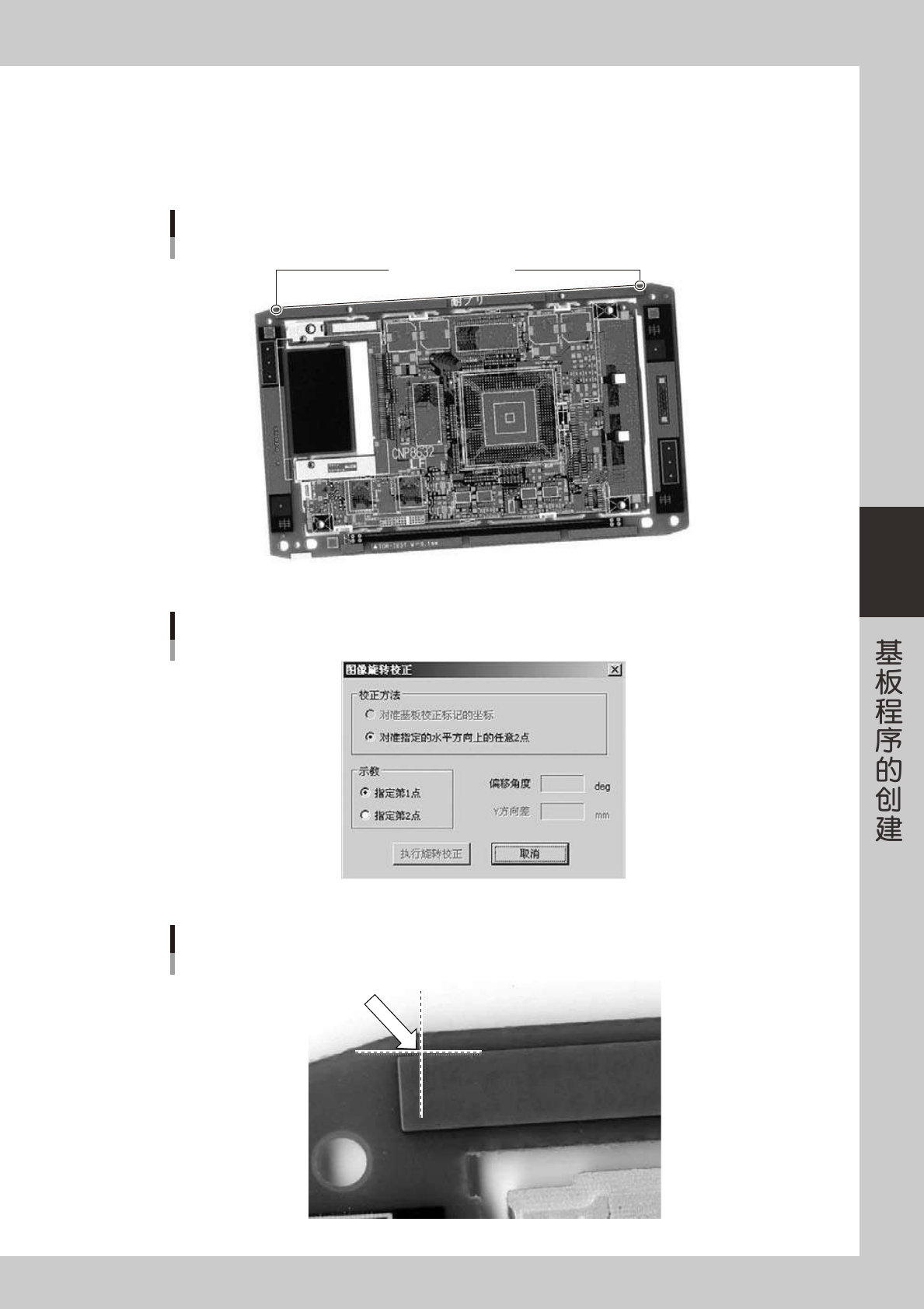

旋转校正图像。
1. 点击「基板图像 (P)」菜单中的「图像旋转校正 (R)」。
2. 指定图像上的 2 点，旋转图像使指定的 2 点在一条水平的直线上。找出图像上在一条直线上的铜图样，
指定第 1 点。
倾斜的基板与应该水平的部位
使连接此2点的直线水平
66408-S7-00
选择[指定第1点]
66409-S7-00
在基板图像上点击想要指定为第1点的点
66410-S7-00
