4-66 4 选择元件种类的对话框 66461-S7-00 7 选择测量引脚的方法。 在「引脚的测量方法」分组框中选择测量引脚的方法。 引脚的测量方法 「引脚的测量方法」分组框 66462-S7-00 即使同一元件，采用不同的测量方法，所测定的反射引脚长会不相同。
4-65
4
■ 在图像上指定想要使其垂直的 2 点后旋转
选择「2 点示教」单选按钮后，用「2 点示教」分组框中的「指定第 1 点」、「指定第 2 点」分别指定图像上的 2 点。
点击 [ 执行 ] 按钮，图像被旋转使指定的第 1 点和第 2 点垂直。
图像旋转校正(2点示教)
66459-S7-00
参考
第 1 点以蓝色、第 2 点以红色十字线显示。
6
选择元件种类。
点击 [ 选择元件种类 ] 按钮，打开「选择元件种类」对话框。点击想要测量的元件种类。
选择元件种类
[选择元件种类]按钮
66460-S7-00
4-66
4
选择元件种类的对话框
66461-S7-00
7
选择测量引脚的方法。
在「引脚的测量方法」分组框中选择测量引脚的方法。
引脚的测量方法
「引脚的测量方法」分组框
66462-S7-00
即使同一元件，采用不同的测量方法，所测定的反射引脚长会不相同。
4-67
4

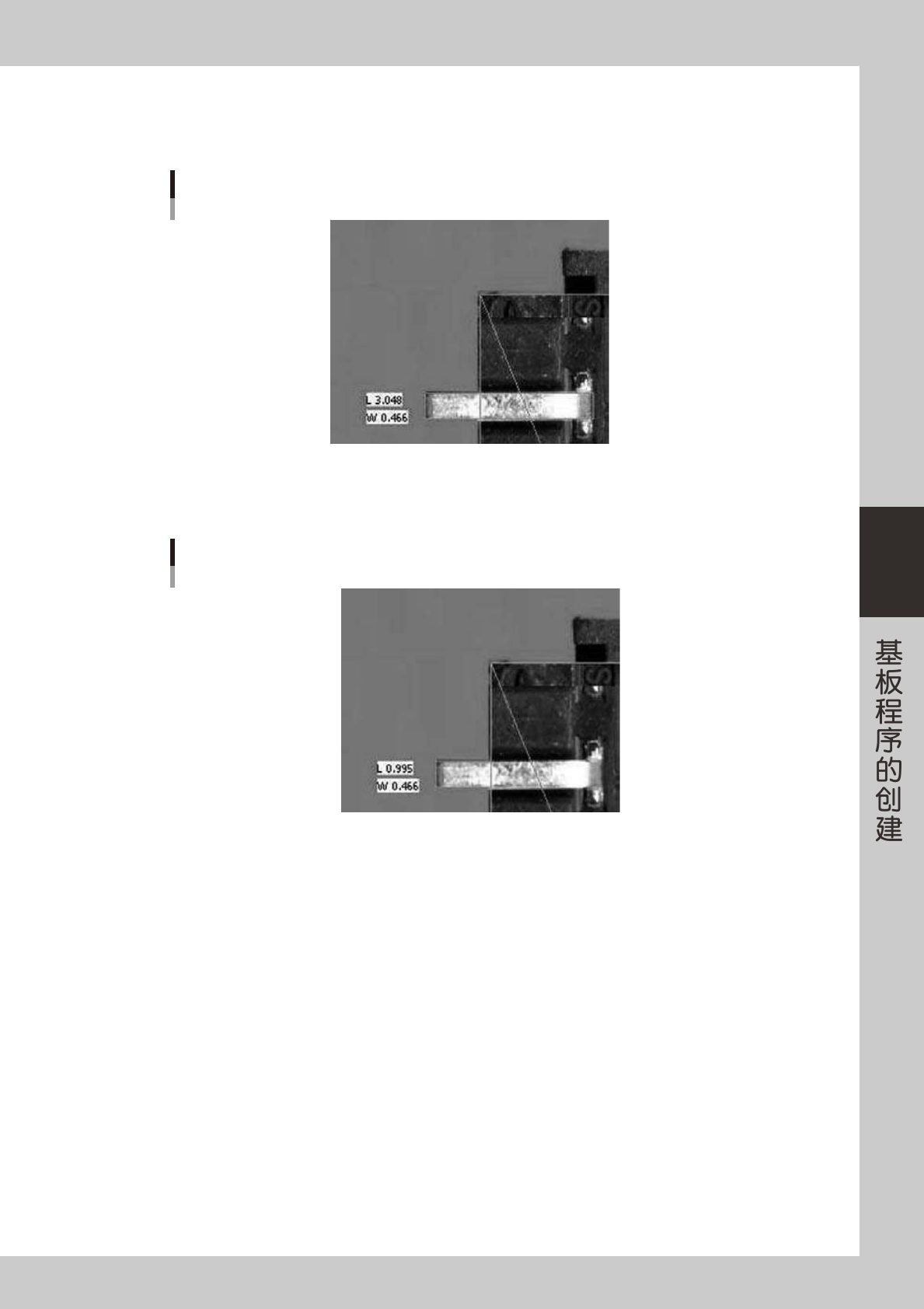

■ 选择「测量反射引脚长」时
从引脚前端到在「反射引脚长测量用界限值 ( 在 Step9 中设置 )」中所设置的位置的距离，作为反射引脚长。
在下例中为 3.048mm。
测量反射引脚长
66463-S7-00
■ 选择「测量引脚长」时
从引脚前端到元件主体边端的距离，作为引脚长。在下例中为 0.995mm。
测量引脚长
66464-S7-00
