1-17 1 3.5 调大脱机基板程序编辑窗口 拖动脱机基板程序编辑窗口左端的垂直拆分条，可以调大脱机基板程序编辑窗口。 1 将光标移至垂直拆分条上。 将光标移至脱机基板程序编辑窗口左端的垂直拆分条上。光标变为 。 将光标移至垂直拆分条上 垂直拆分条 光标 66123-S7-00 2 边按住鼠标左键边向左拖动鼠标。 向左拖动鼠标 66124-S7-00
1-16
1

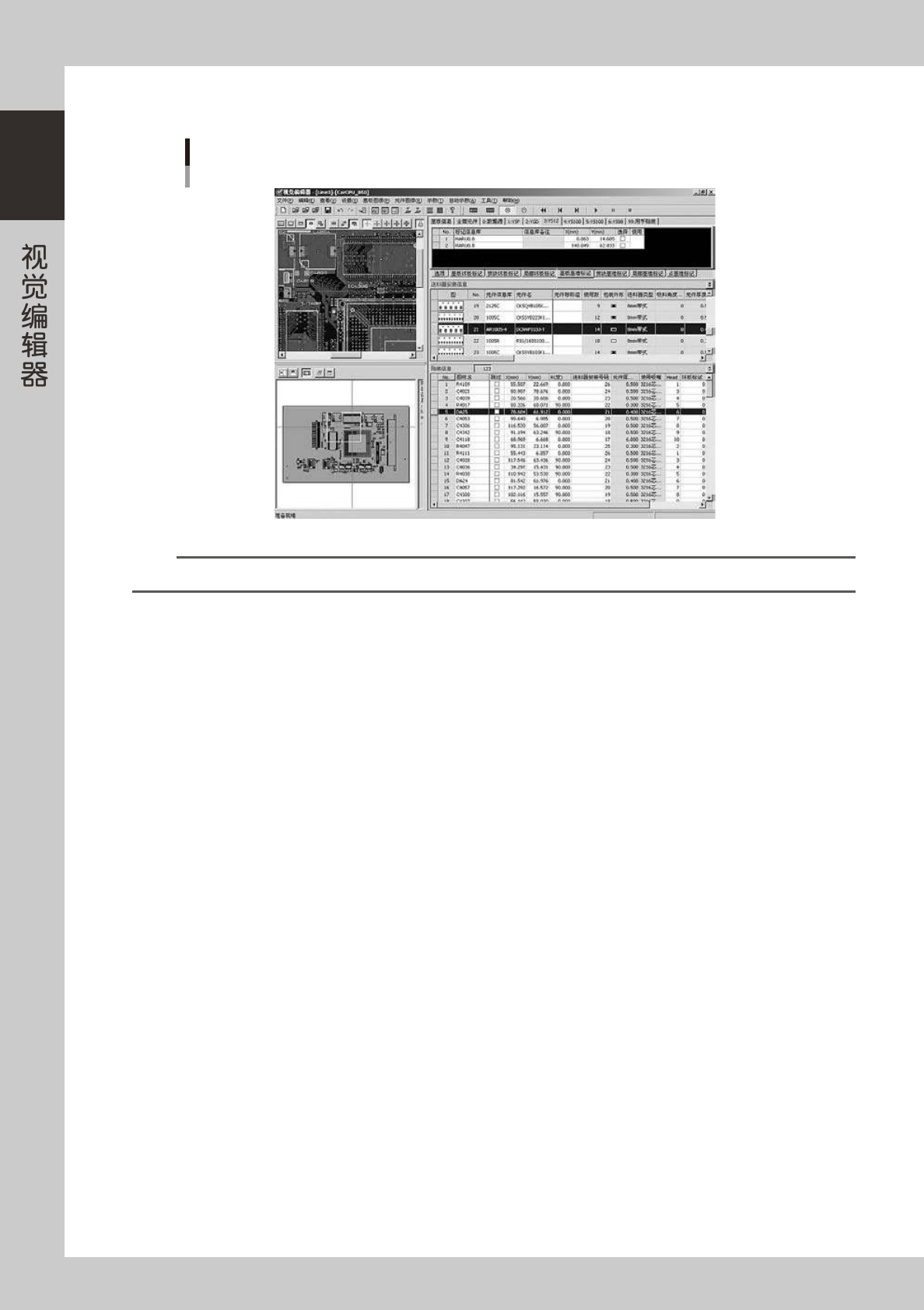

3.4 整体图窗口
整体图窗口，显示全部元件的图形。
整体图窗口的黄色方框表示基板图像的视野范围。
整体图窗口
整体图窗口
基板图像视野范围
66122-S7-00
1-17
1
3.5 调大脱机基板程序编辑窗口
拖动脱机基板程序编辑窗口左端的垂直拆分条，可以调大脱机基板程序编辑窗口。
1
将光标移至垂直拆分条上。
将光标移至脱机基板程序编辑窗口左端的垂直拆分条上。光标变为 。
将光标移至垂直拆分条上
垂直拆分条
光标
66123-S7-00
2
边按住鼠标左键边向左拖动鼠标。
向左拖动鼠标
66124-S7-00
1-18
1
3
松开鼠标左键。
松开鼠标左键
66125-S7-00
参考
边按鼠标左键边向右拖动鼠标，则脱机基板程序编辑窗口变小。
