基板信息选项卡
1
2
各部名称
66115-S7-00
1. 基板信息表格
编辑基板的尺寸和原点。
2. 拼块位移表格
编辑拼块位移。
全部元件选项卡
2
3
1
各部名称
66116-S7-00

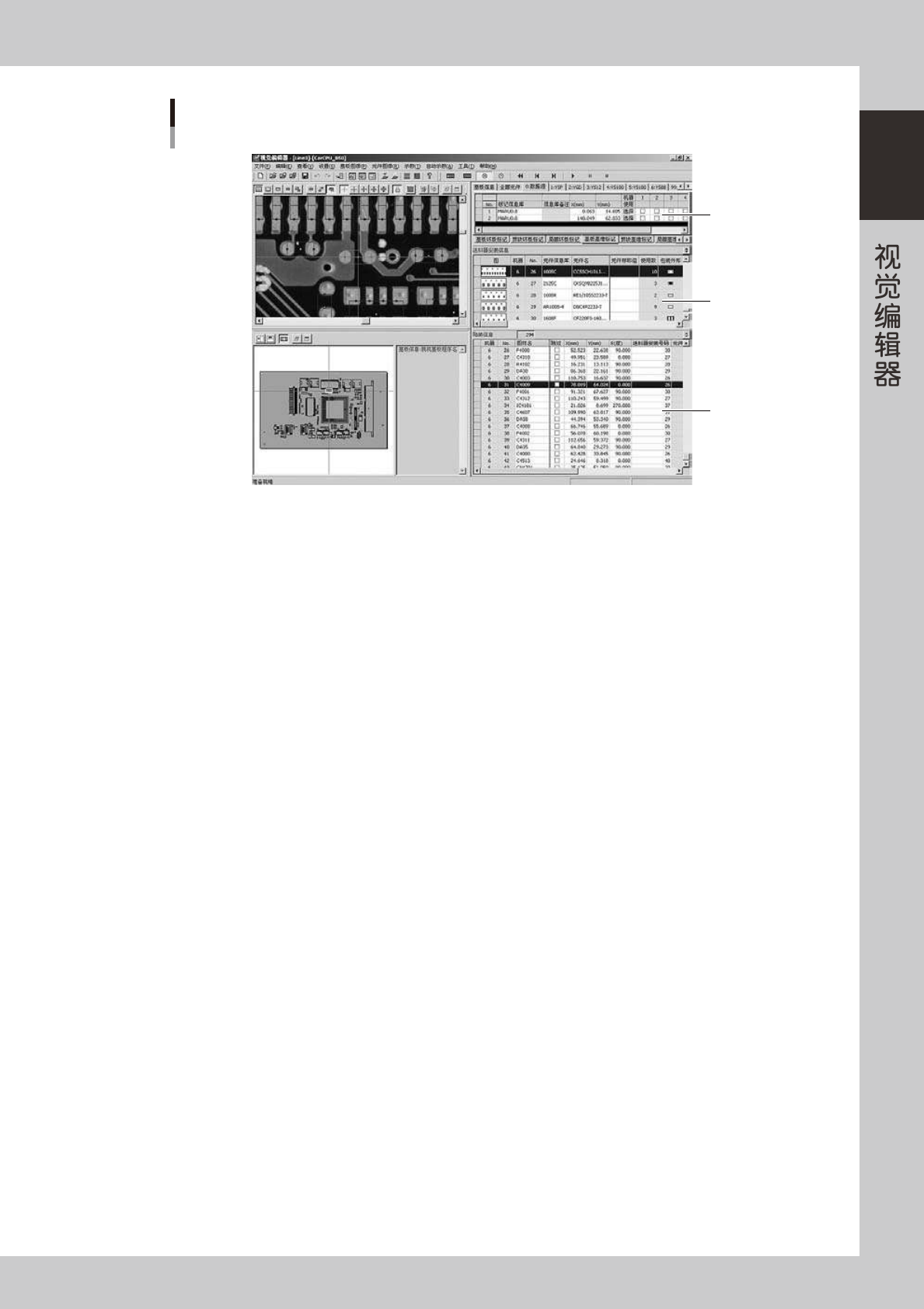

1. 标记窗口
全部元件选项卡的标记窗口有基板坏板标记表格、拼块坏板标记表格、局部坏板标记表格、基板基准标记表格、拼块基准标
记表格、局部基准标记表格、点基准表格。
点击标记窗口下部的选项卡，可以显示各表格。
2. 送料器安装信息表格
设置有关送料器的信息。
3. 贴装信息表格
设置元件的贴装位置和角度。
1-13
1
数据源
2
3
1
各部名称
66117-S7-00
1. 标记窗口
数据源选项卡的标记窗口有基板坏板标记表格、拼块坏板标记表格、局部坏板标记表格、基板基准标记表格、拼块基准标记
表格、局部基准标记表格、点基准表格。
点击标记窗口下部的选项卡，可以显示各表格。
2. 送料器安装信息表格
设置有关送料器的信息。
3. 贴装信息表格
设置元件的贴装位置和角度。
