11.点胶扩展
11.1 点胶扩展方法
在视觉编辑器画面选择点胶机选项卡后，选择「工具 (T)」菜单中的「点胶扩展」，打开「点胶扩展」对话框。
「点胶扩展」对话框的打开
664D9-S7-00
■ 要使用的元件信息库的点胶扩展信息
选择想要使用的点胶信息。
■ 扩展对象机器
对在此勾选了的贴片机要贴装的元件执行点胶扩展。
■ 点胶扩展方法
设置是删除先扩展的正式点胶数据后再扩展，还是将扩展数据添加在先扩展的正式点胶数据的末尾。
4-127
4
11.1.1 点胶扩展出错时的处理方法
P-Tool 的点胶扩展错误只显示 1 个，但视觉编辑器的点胶扩展会显示所有错误的列表。报错有「错误」和「警告」
2 种类型。只要有「错误」就无法扩展，但只有「警告」时，可以按 [ 除被警告的元件外，执行扩展 ] 按钮，继续
执行扩展。
错误列表
664E0-S7-00
■ 错误与处理方法
1. 选项中的点胶头没有设置点胶嘴。
如没有给点胶机的点胶头设置点胶嘴时，报此错误。只要设置至少 1 个点胶嘴，此错误就不会发生。
错误例
664E1-S7-00
2. 是无效的信息库名
送料器安装信息表格中所设置的元件信息库名的文件不存在时，报此错误。
此时，送料器安装信息表格的该元件信息库名以红色显示。
以该元件信息库名新建元件信息库或改为实际存在的元件信息库名，就不会再发生此错误。
3. 机器 XX、送料器安装信息 XX 号中没有设置元件信息库。
送料器安装信息表格的元件信息库名为空格时，报此错误。
只要输入此元件信息库名，就不会发生此错误。
4-128
4
4. 没能决定点胶头。
要使用的点胶嘴如下图所示被选定。如选定的结果为没有与点胶头上的点胶嘴一致的点胶嘴时，报此错误。
更改点胶头上的点胶嘴或更改元件信息库的点胶嘴，可以解决此错误。

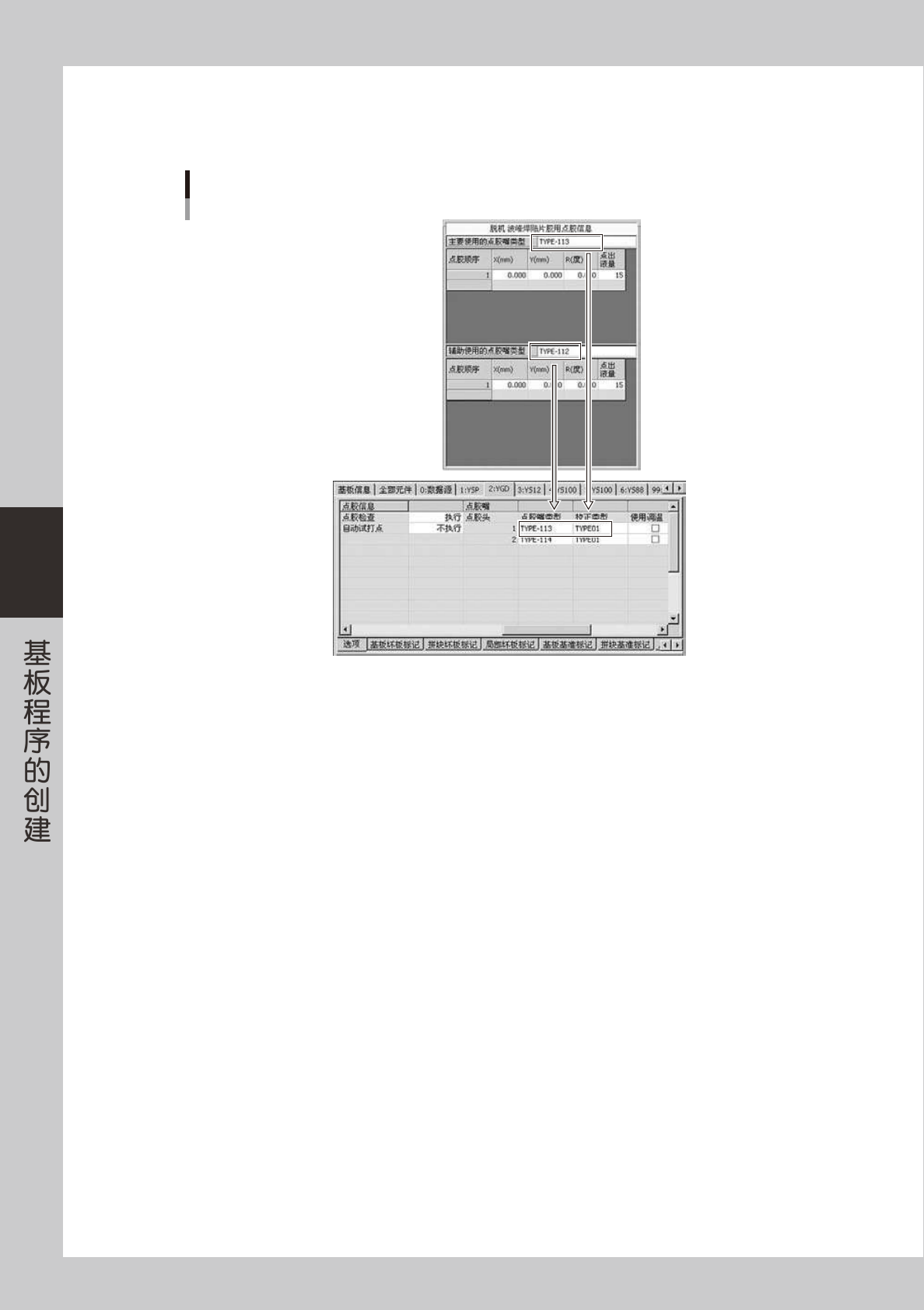

元件信息库
664E2-S7-00
■ 警告与处理方法
1. ( 警告 ) 点胶信息没有输入
元件信息库中与扩展条件相对应的点胶信息没有设置 ( 即空格 ) 时，报此警告。
使用回流焊焊接时，一般「只对可能会落入焊炉内的元件涂贴片胶」，因此对不需涂胶的元件一般不进行设置。
从被警告的元件信息库名判断，如全部为没有必要涂贴片胶的元件时，点击「点胶扩展错误列表」对话框的 [ 除被警告的元
件外，执行扩展 ] 按钮，执行扩展。
2. ( 警告 ) 无法参照机器 XX、贴装信息 XX 号的送料器安装信息。
贴装信息行中「送料器安装号码」所对应的送料器安装信息中不存在送料器 ( 元件名、元件信息库、元件标称值为空格 ) 时，
报此警告。
如该元件为贴装信息中被设置为跳过实际并不贴装的元件时，允许送料器安装信息为空格。如属于此类情况时可以点击「点
胶扩展错误列表」对话框的 [ 除被警告的元件外，执行扩展 ] 按钮，执行扩展。
如不属于此类情况时，必须修改贴装信息或送料器安装信息。
