4-89
4
4.11 点胶信息的创建
输入点胶信息。
点胶信息
1
4
3
2
66494-S7-00
1. 机器贴片胶 / 焊锡膏用
‧
此信息是 P-Tool 用的点胶信息。导出至 P-Tool 后展开
使用。
‧
多点点胶是用横向和竖向的胶点数设置，但因点胶角
度只能输入 ±90°，因此多点点胶时全部为相同角度。
66495-S7-00
2. 脱机回流焊贴片胶用点胶信息
‧
设置在回流焊焊接时的涂胶方法。
‧
一般，为防止先贴装面落入焊炉内和加固焊锡膏 ( 避
免发生裂纹 )，而只对特定的元件涂贴片胶。
‧
此处没有设置的元件，说明不必涂贴片胶。
‧
使用回流焊时，点胶嘴必须选择不会碰到焊盘上印刷
的焊锡膏，设置的坐标和角度必须使点胶嘴不会碰到
焊锡膏。
‧
除可以直接在「使用 Nozzle」栏指定要使用的点胶嘴外，
还可以不受行的制约自由地给每 1 点分别设置「点胶
坐标」、「点胶角度 (±360° )」、「点出液量」。此外，
还上下准备了主表和副表，可以给准备使用的 2 种点
胶嘴分别设置不同的点胶坐标。开始点胶时，点胶机
会自动确认点胶头的点胶嘴优先使用主表的点胶嘴。
‧
贴片胶的红色圆点直径由「点出液量」决定。液量为「0」
时，表示为「×」。
‧
为断开拉丝，需在元件内点空点时，将「点出液量」
设置为「0」。
‧
是在先贴装面和后贴装面都展开，还是只在先贴装面
展开，通过选择单选按钮指定。
66496-S7-00
贴片胶 / 焊锡膏用
脱机 回流焊贴片胶用
4-90
4
3. 脱机波峰焊贴片胶用点胶信息
‧
设置用波峰焊焊接时的涂胶方法。不使用焊锡膏，使
用喷流式焊锡槽焊接，因此一般对所有元件都需涂贴
片胶。
‧
用波峰焊焊接时，由于焊盘上没有印刷焊锡膏，因此
选择点胶嘴时不必考虑是否会碰到焊盘。
设置点胶嘴和点胶坐标时，只需考虑不使点胶嘴挡块
碰到旁边元件的贴片胶即可。
66497-S7-00
4. 脱机焊锡膏用点胶信息
‧
用点胶机在基板的焊盘上点焊锡膏。
‧
点焊锡膏的位置与右上方「电极信息」的蓝点的坐标
相同，因此可以以列为单位一次性复制多行的坐标粘
贴到「脱机焊锡膏用点胶信息」处，就可以简单地输
入坐标。
复制方法为 ( 以 X 列为例 ) ：
1.点击「电极信息」表格中「X(mm)」列首行的单元
格后，边按 [Shift] 键边点击「电极表格」的最终行，
整个「电极表格」以反色显示后，按 [Ctrl]+[C] 键复制
X 列的数据。
2.在「脱机焊锡膏用点胶信息」处插入与「电极信息」
表格相同的行数。
3.点击「X(mm)」列首行的单元格后，按 [Ctrl]+[V] 键，
「电极信息」X 列的数据被粘贴在「脱机焊锡膏用点
胶信息」的 X 列。
66498-S7-00
■选择点胶嘴的对话框
‧
双击脱机用点胶嘴输入框，会显示如右图所示的点胶
嘴列表。
‧
蓝色的行为当前选中的点胶嘴。
‧
灰色的行为从视觉编辑器打开元件信息库编辑器时显
示的颜色。视觉编辑器的点胶机选项卡中的点胶头上
没有的点胶嘴用灰色显示。
‧
用红色圆点表示的贴片胶直径，由在「工具 (T)」-「点
胶设置」-「胶点直径」中的设置决定。
66499-S7-00
脱机 波峰焊贴片胶用
脱机 焊锡膏用
点胶嘴列表
4-91
4
4.12 复制方法 / 识别信息
以下，介绍将正在编辑的方法 / 识别信息复制至指定的机器的方法。
1
指定复制源的机型。
在「机器」下拉框中指定复制源的机型。
2
指定复制目的地的机型。

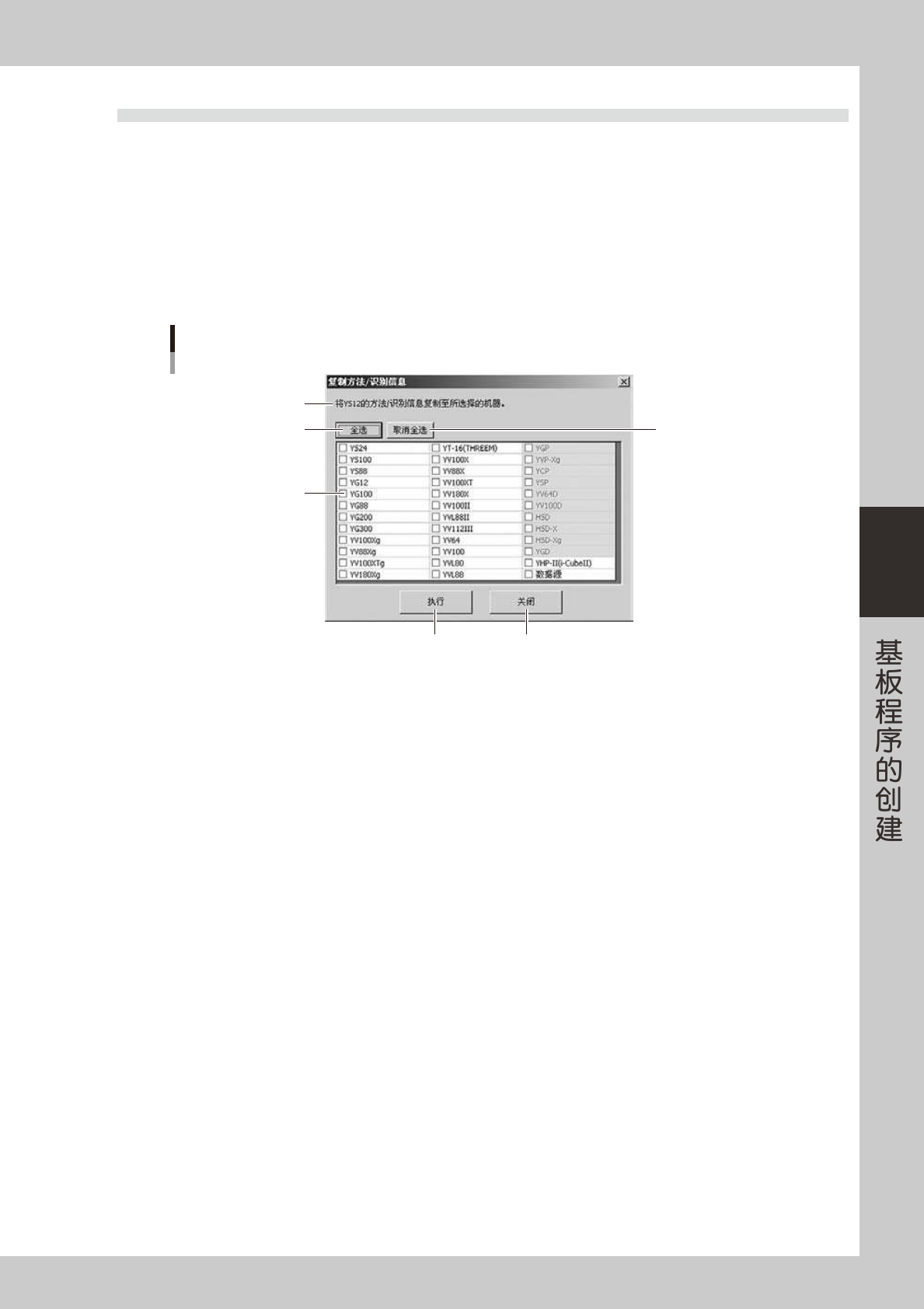

选择「工具 (T)」菜单中的「复制方法 / 识别信息」，打开「复制方法 / 识别信息」对话框。
在「机型一览」表格中勾选复制目的地机型的选择框。
「复制方法/识别信息」对话框
[取消全选] 按钮
机型一览表格
[全选] 按钮
提示信息
[执行] 按钮 [关闭] 按钮
664A0-S7-00
■ 提示信息
显示提示信息和复制源的机型。
■ [ 全选 ] 按钮
勾选「机型一览」表格中全部机型的选择框。
■ [ 取消全选 ] 按钮
删除「机型一览」表格中全部机型选择框中的勾号。
■ [ 执行 ] 按钮
复制方法 / 识别信息。
■ [ 关闭 ] 按钮
关闭「复制方法 / 识别信息」对话框。
3
复制方法 / 识别信息。
点击「复制方法 / 识别信息」对话框中的 [ 执行 ] 按钮，复制方法 / 识别信息。
