4-1 18 4 7.3 数据检查 检查编辑了的数据和元件信息库、标记信息库的值是否有效。如有超出范围的值时，以列表的形式显示。 1 执行数据检查。 选择「工具 (T)」菜单中的「数据检查」子菜单中的「数据检查」 。 数据的检查 664D0-S7-00 c 注意 「数据源」和「用手贴装」选项卡不在检查范围内。 2 确认数据。 在「数据检查」对话框中选择想要查看的行，点击 [ 移动 ] 按钮，会显示有异常的机器选项卡。 数据的确认 6…
4-117
4
3

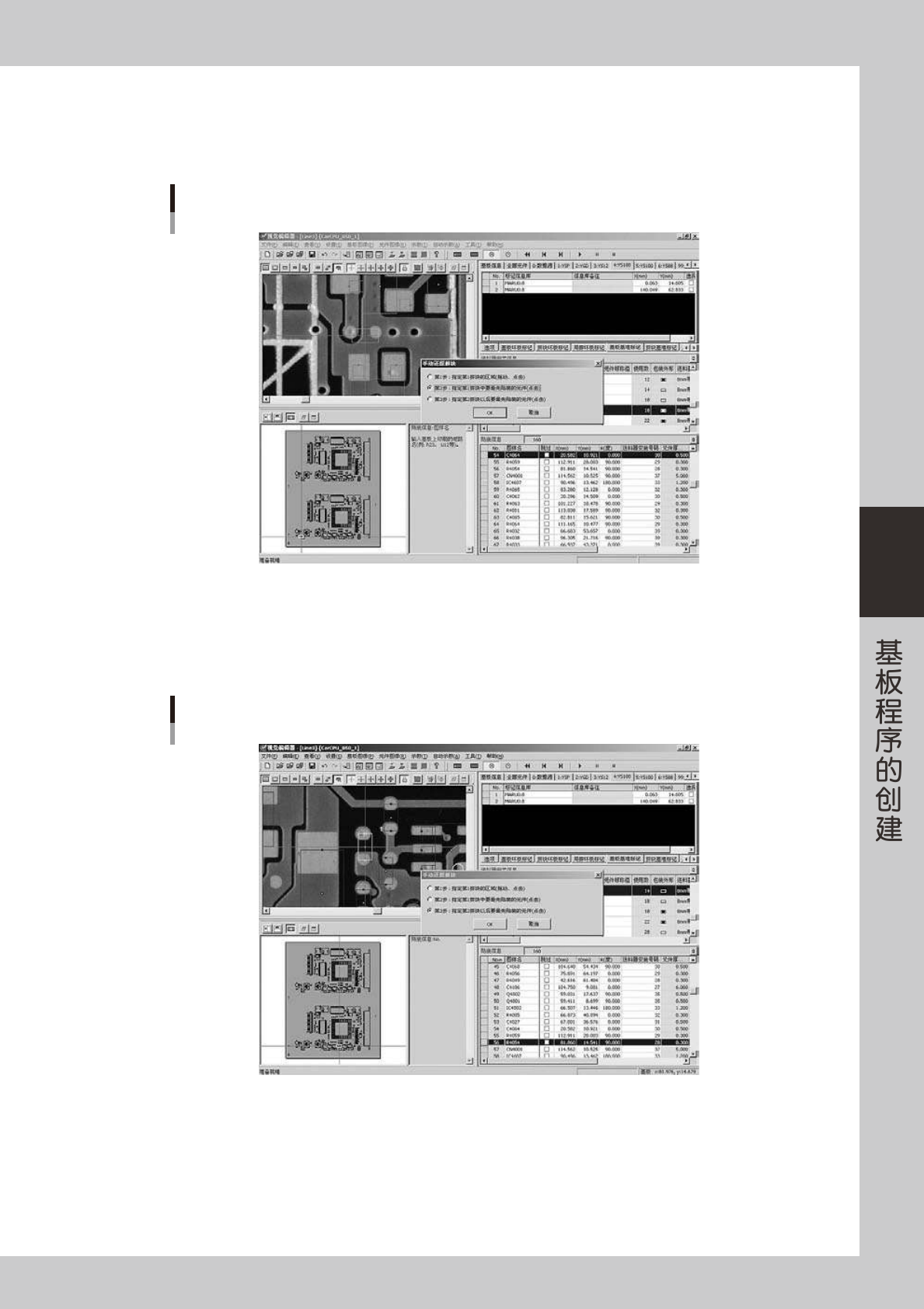

指定第 1 拼块中想要最先贴装的元件。
选择「手动还原拼块」对话框中的「第 2 步 ：指定第 1 拼块中要最先贴装的元件 ( 点击 )」后，在基板图
像上点击第 1 拼块中想要最先贴装的元件。被点击的元件以淡蓝色显示。
指定第1拼块中想要最先贴装的元件
664C8-S7-00
4
指定第 2 拼块以后想要最先贴装的元件。
选择「手动还原拼块」对话框中的「第 3 步 ：指定第 2 拼块以后要最先贴装的元件 ( 点击 )」后，在基板
图像上点击第 2 拼块以后想要最先贴装的元件。被点击的元件以绿色显示。
指定第2拼块以后想要最先贴装的元件
664C9-S7-00
5
执行拼块还原。
点击「手动还原拼块」对话框的 [OK] 按钮，拼块被还原。
4-118
4

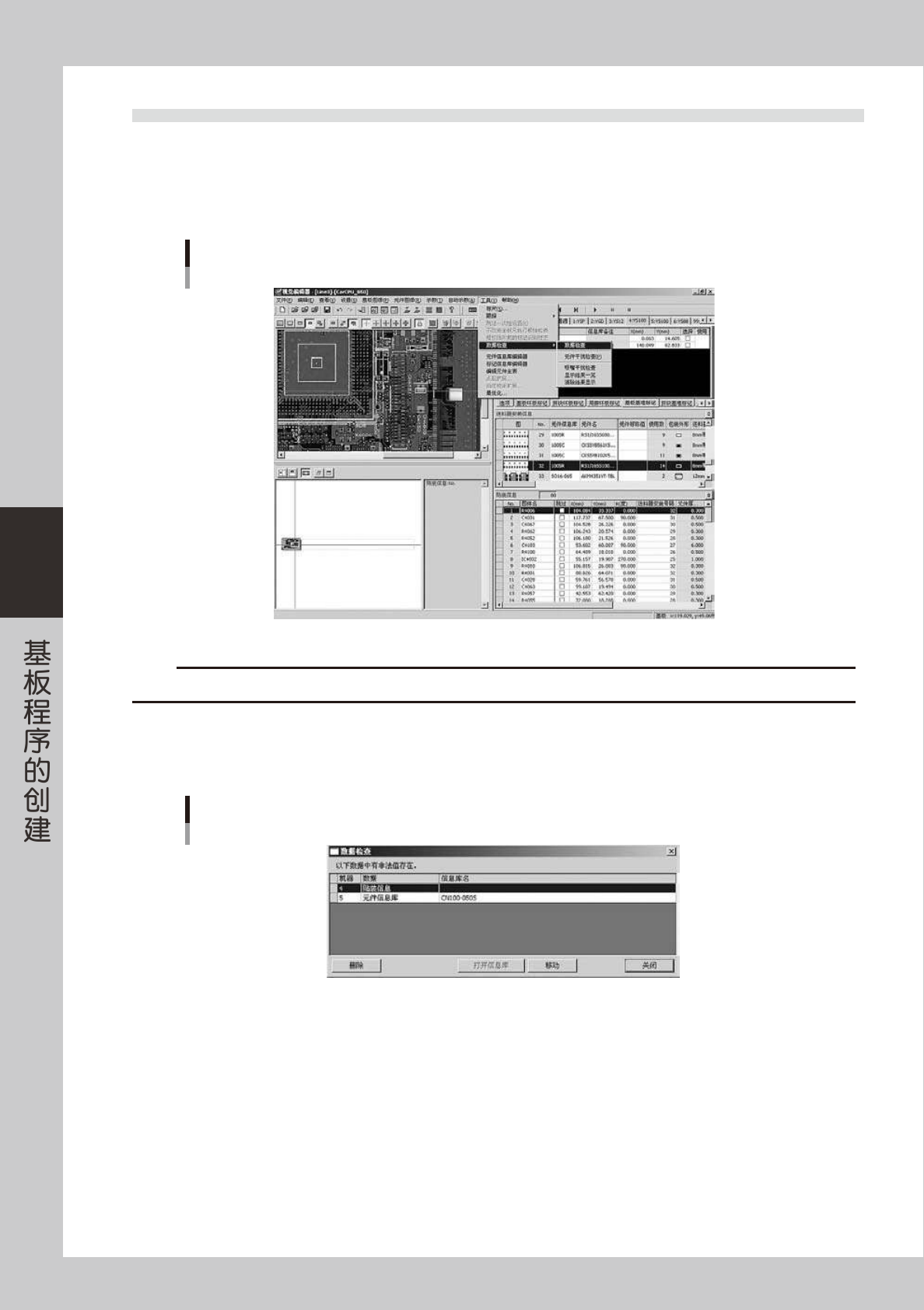

7.3 数据检查
检查编辑了的数据和元件信息库、标记信息库的值是否有效。如有超出范围的值时，以列表的形式显示。
1
执行数据检查。
选择「工具 (T)」菜单中的「数据检查」子菜单中的「数据检查」。
数据的检查
664D0-S7-00
c
注意
「数据源」和「用手贴装」选项卡不在检查范围内。
2
确认数据。
在「数据检查」对话框中选择想要查看的行，点击 [ 移动 ] 按钮，会显示有异常的机器选项卡。
数据的确认
664D1-S7-00
4-119
4
3

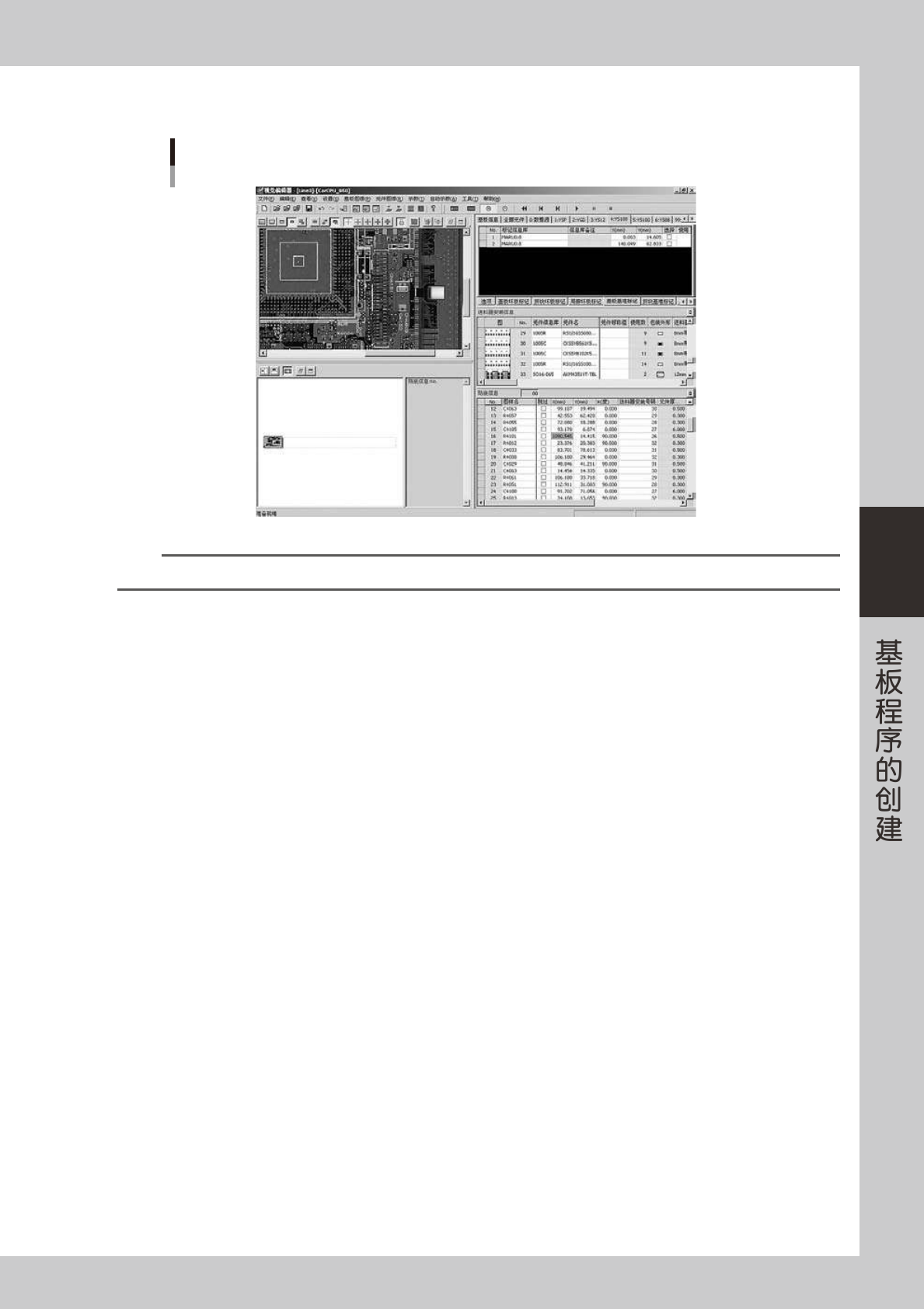

修改数据。
修改数据
664D2-S7-00
参考
单元格的背景颜色为粉红色时，表示此值在值域外 ；黄色表示字符过长 ；淡蓝色表示含有无效的字符。
