4-82 4 4.7 自动创建电极 以下，介绍自动创建电极的方法。 参考 如使用自动创建电极功能，编辑中的电极数据会被废弃。 ■ 在引脚外侧创建电极 选择「工具 (T)」菜单中的「自动创建电极」-「引脚朝外」 ，会自动在引脚的外侧创建电极。 在引脚外侧创建电极 66485-S7-00 参考 工具栏的 [ 创建电极 ] 按钮也具备相同功能。 ■ 在引脚内侧创建电极 选择「工具 (T)」菜单中的「自动创建电极」-「引脚朝内」 ，会…
4-81
4
4
解除极性标记示教功能。
点击工具栏的 [ 极性标记 ] 按钮，使 [ 极型标记 ] 按钮返回非按下状态。元件形状图上的极性标记跟踪器
消失，极性标记的位置，尺寸被确定。
解除极性标记示教功能后的元件形状图
66484-S7-00
4-82
4

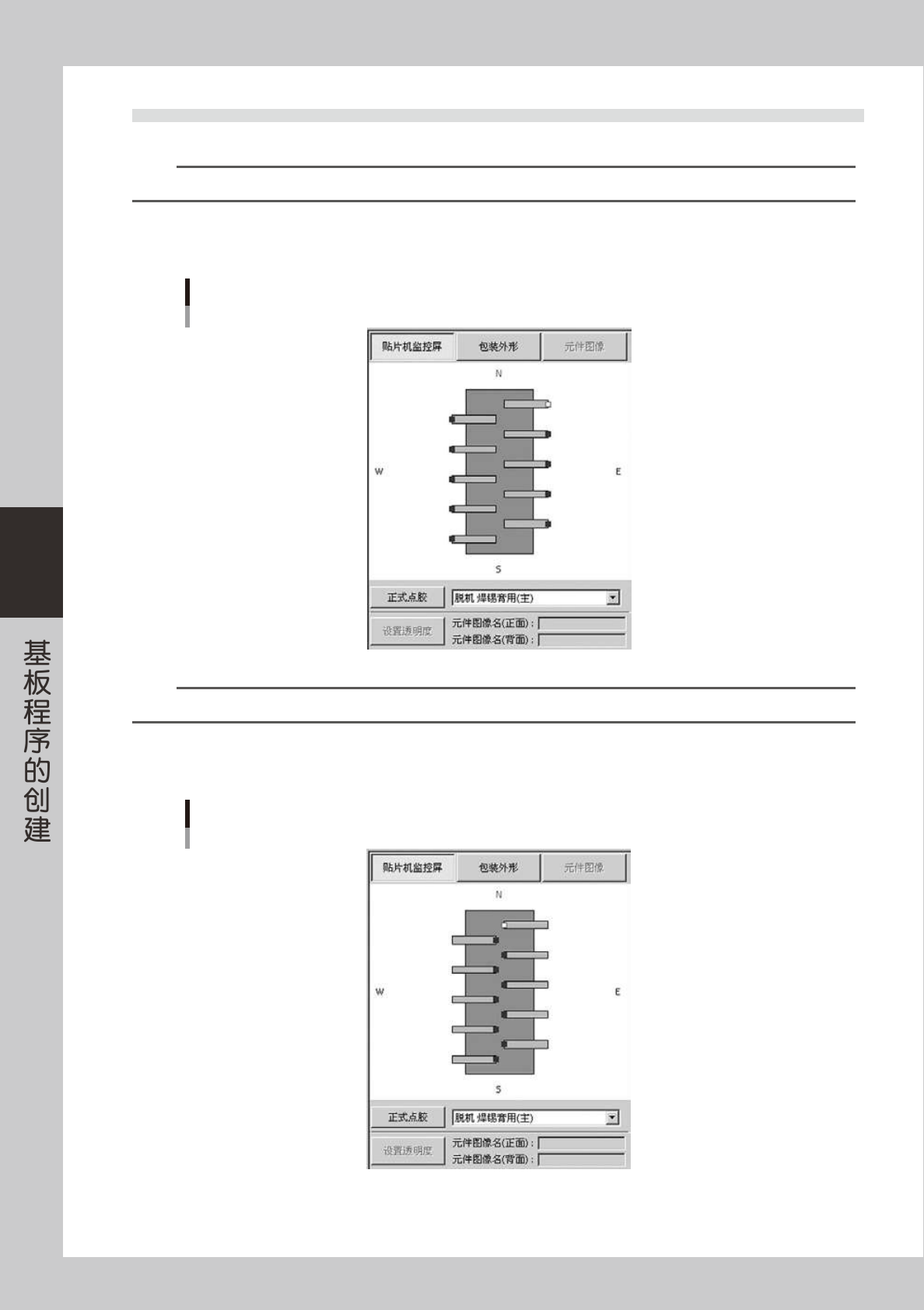

4.7 自动创建电极
以下，介绍自动创建电极的方法。
参考
如使用自动创建电极功能，编辑中的电极数据会被废弃。
■ 在引脚外侧创建电极
选择「工具 (T)」菜单中的「自动创建电极」-「引脚朝外」，会自动在引脚的外侧创建电极。
在引脚外侧创建电极
66485-S7-00
参考
工具栏的 [ 创建电极 ] 按钮也具备相同功能。
■ 在引脚内侧创建电极
选择「工具 (T)」菜单中的「自动创建电极」-「引脚朝内」，会自动在引脚的内侧创建电极。
在引脚内侧创建电极
66486-S7-00
4-83
4

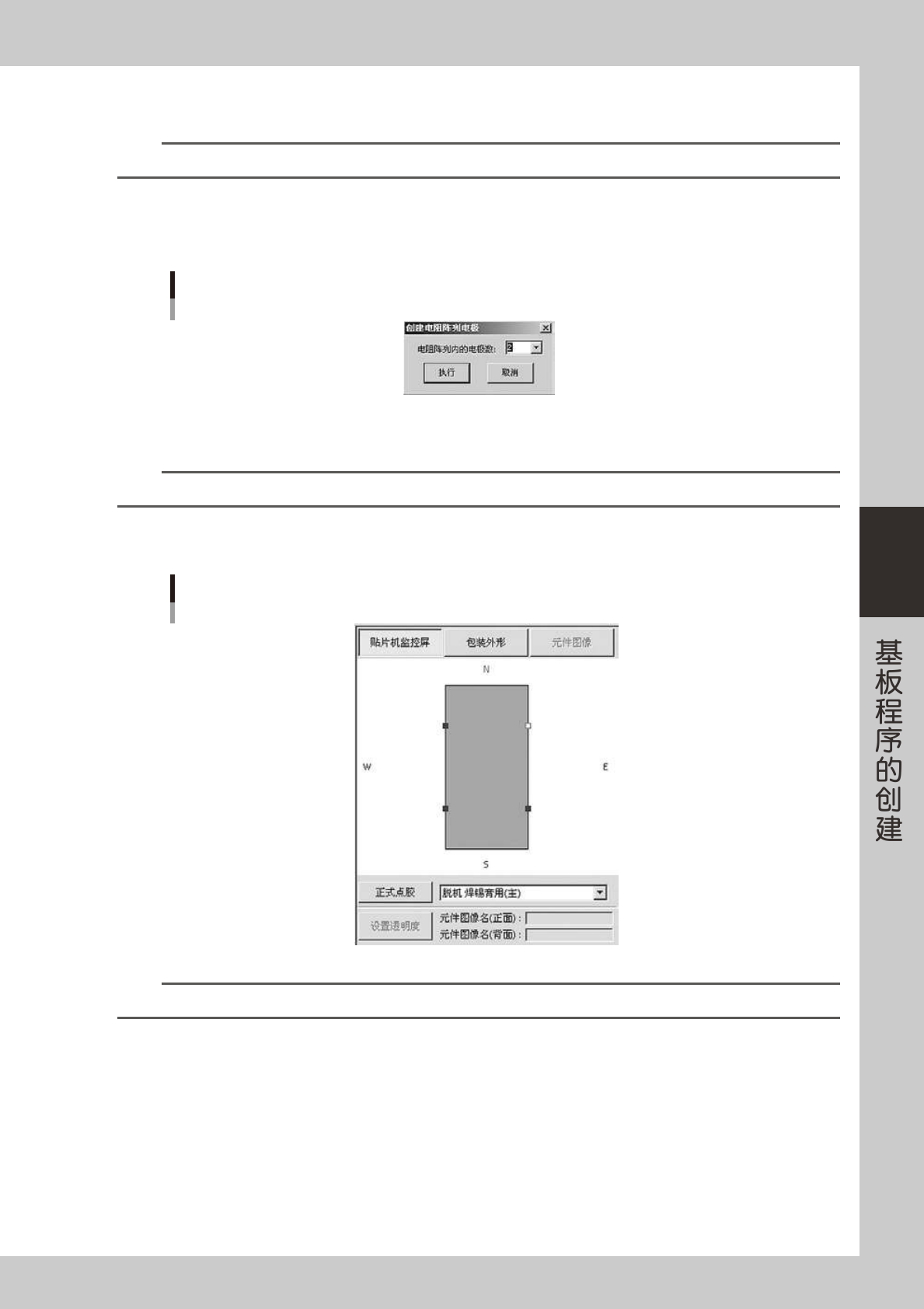

■ 创建电阻阵列的电极
将元件数据作为电阻阵列创建电极。
参考
此功能在校正类型为「标准芯片」时可以使用。
1
选择「工具 (T)」菜单中的「自动创建电极」-「电阻阵列」。
打开「创建电阻阵列电极」对话框。
创建电阻阵列电极对话框
66487-S7-00
2
从「电阻阵列内的电极数」下拉框中选择电阻阵列单边的电极数。
参考
「电阻阵列内的电极数」下拉框也可以直接输入值。
3
点击 [ 执行 ] 按钮，自动创建电极。
将元件数据作为电阻阵列创建电极
66488-S7-00
参考
上图为在「创建电阻阵列电极」对话框的「电阻阵列内的电极数」中指定「2」时的图例。
