4-6 4 2.2 脱机基板程序的选择 以下，介绍选择已登录的脱机基板程序的方法。 1 打开脱机基板程序。 从「文件 (F)」菜单中选择「打开数据和图像 (O)」或点击工具栏的 [ 打开数据和图像 ] 按钮后，显示「打 开脱机基板程序」对话框。 脱机基板程序的打开 选择生产线 选择脱机基板程序名 66403-S7-00 2 选择脱机基板程序。 将光标移至想要选择的脱机基板程序名，点击 [OK] 按钮。读入选择的脱机基板程序，显示数据编…
4-5
4
4

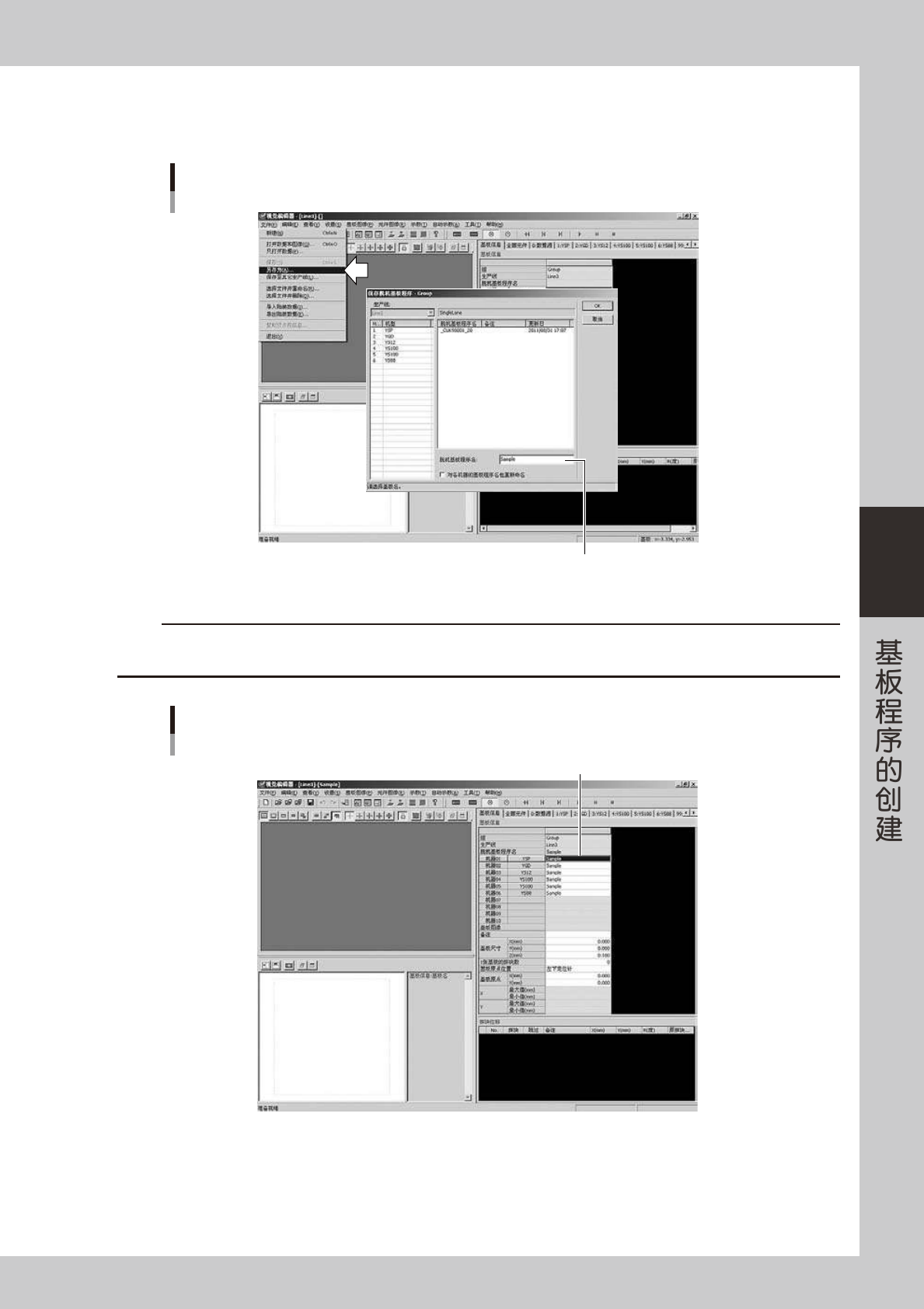

保存新建的脱机基板程序。
选择「文件 (F)」菜单中的「另存为 (A)」，显示「保存脱机基板程序」对话框。
脱机基板程序的保存
输入脱机基板程序名
66401-S7-00
c
注意
输入脱机基板程序名后，如已有同名基板程序存在时，会显示警告提示画面。此时，可用其它名称保存。如点击警告提示画面的 [ 是
(Y)]，则同名文件将被覆盖保存。
新建的脱机基板程序登录完毕
显示脱机基板程序名
66402-S7-00
4-6
4

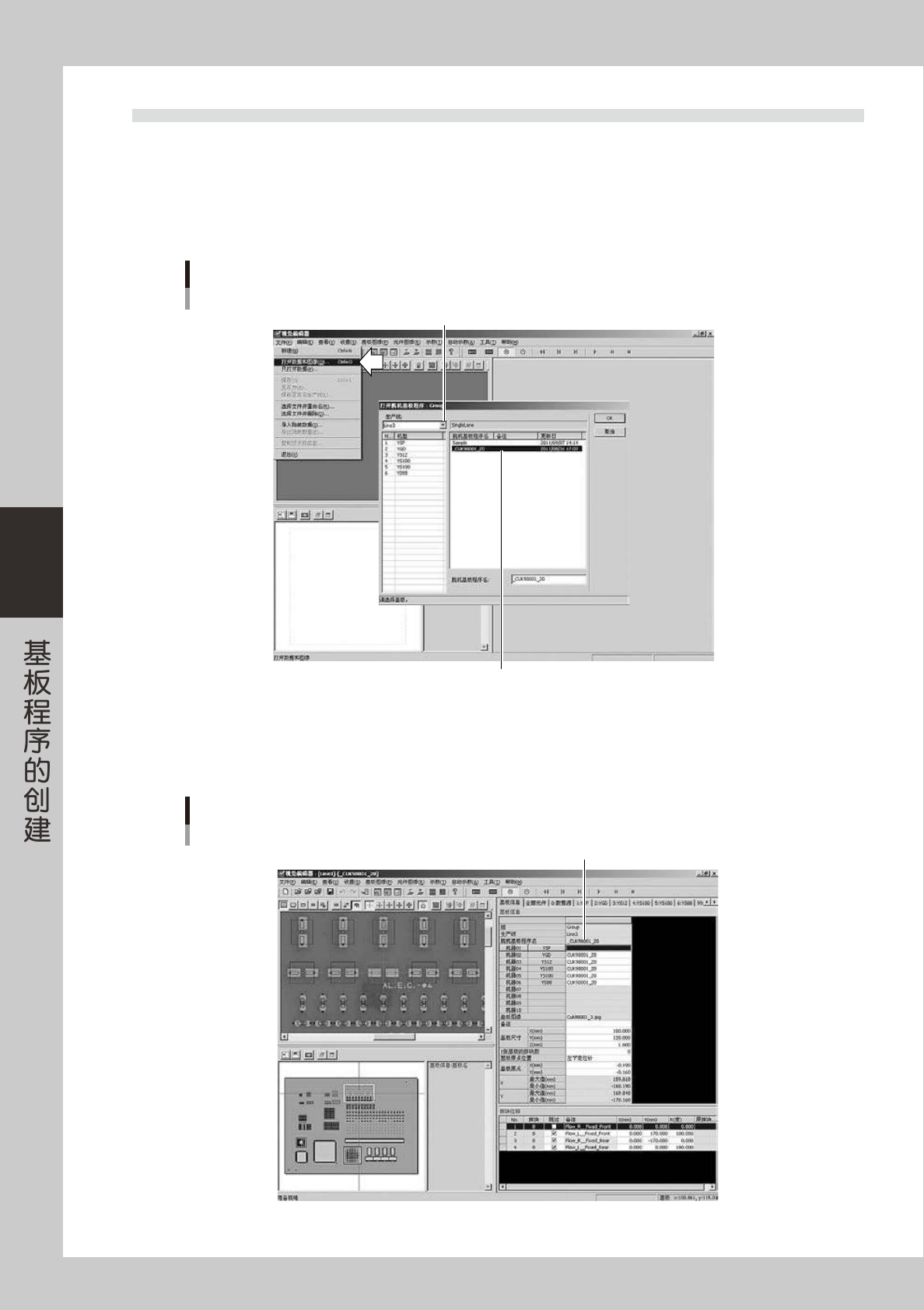

2.2 脱机基板程序的选择
以下，介绍选择已登录的脱机基板程序的方法。
1
打开脱机基板程序。
从「文件 (F)」菜单中选择「打开数据和图像 (O)」或点击工具栏的 [ 打开数据和图像 ] 按钮后，显示「打
开脱机基板程序」对话框。
脱机基板程序的打开
选择生产线
选择脱机基板程序名
66403-S7-00
2
选择脱机基板程序。
将光标移至想要选择的脱机基板程序名，点击 [OK] 按钮。读入选择的脱机基板程序，显示数据编辑画面。
选择的脱机基板程序名
所选脱机基板程序名
66404-S7-00
4-7
4
3.基板程序的创建

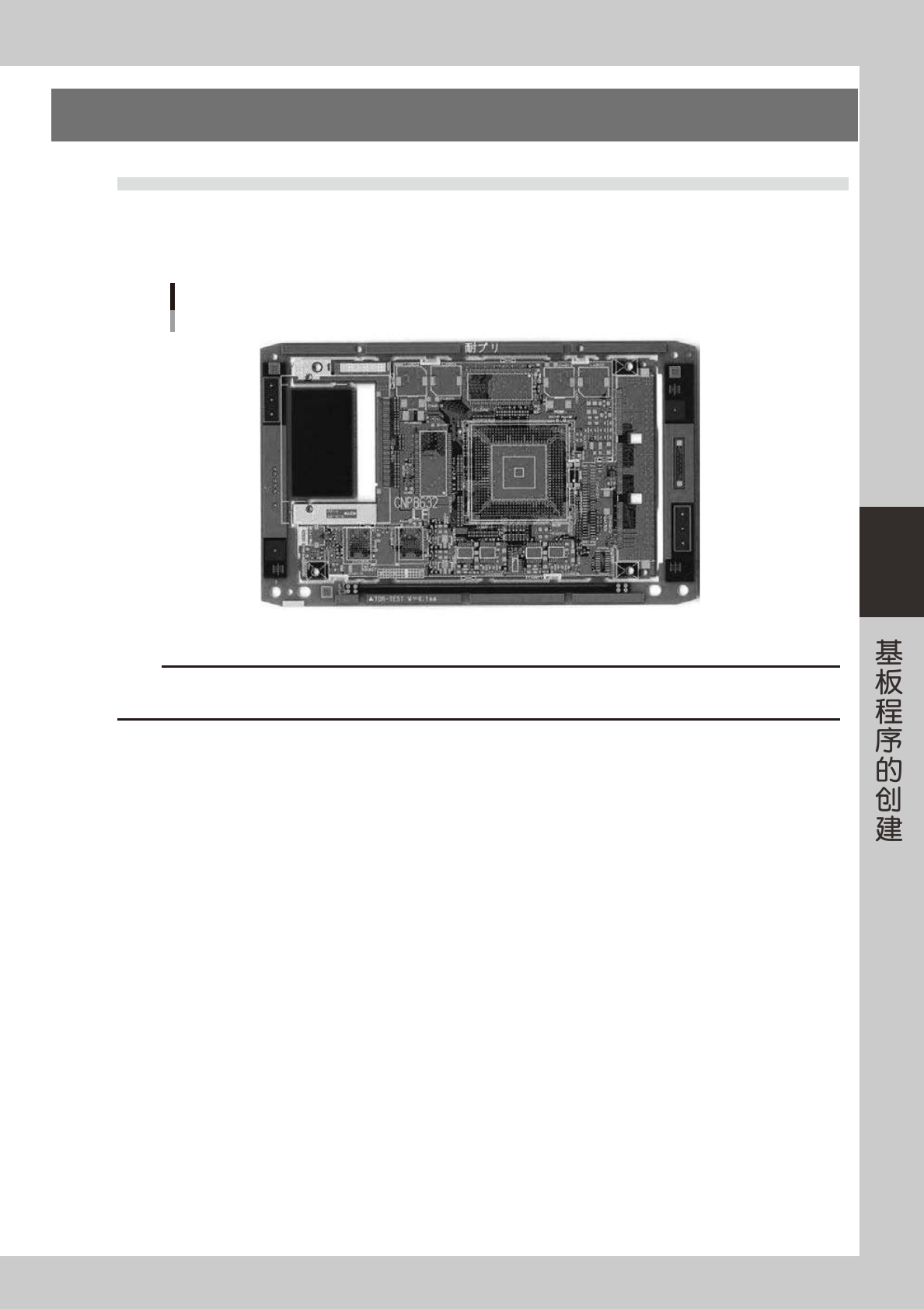

3.1 基板图像
在视觉编辑器，通过读入基板图像可以按照实际的贴装形象创建脱机基板程序。
1
创建基板图像。
基板图像
66405-S7-00
c
注意
在图像文件的文件头必须写入「水平分辨率」和「垂直分辨率」。如不写入，会导致元件的图像与比例尺不匹配。此时，可以使用
市售的图像处理软件写入分辨率。
2
保存图像。
必须将图像保存在 C:
╲
YFacT
╲
Image 文件夹中。
此 Image 文件夹之下还可以继续添加文件夹。
