4-99 4 8 退出标记信息库编辑器。 点击「文件 (F)」菜单中的「退出 (X)」或标题栏右端的 [×] 按钮，退出标记信息库编辑器。 9 确认标记信息库名。 确认在视觉编辑器的「标记信息」表格内已显示新建的标记信息库名。 标记信息库名的确认 664A7-S7-00
4-98
4
3
启动标记信息库编辑器。
点击右键弹出菜单中的「编辑标记信息库」，标记信息库编辑器启动后，显示初始画面。
标记信息库编辑器
664A6-S7-00
4
输入「备注」。
根据需要，在「备注」输入框中输入备注 ( 也可以不输入 )。
5
设置「标记类型」、「形状类型」。
先在「标记类型」下拉框中选择标记的类型，再在「形状类型」下拉框中选择形状的类型。
6
设置参数。
在「参数」表格内设置各项参数。
7
保存数据。
点击「文件 (F)」菜单中的「保存 (S)」或工具栏的 [ 保存 ] 按钮，保存数据。
4-99
4
8
退出标记信息库编辑器。
点击「文件 (F)」菜单中的「退出 (X)」或标题栏右端的 [×] 按钮，退出标记信息库编辑器。
9

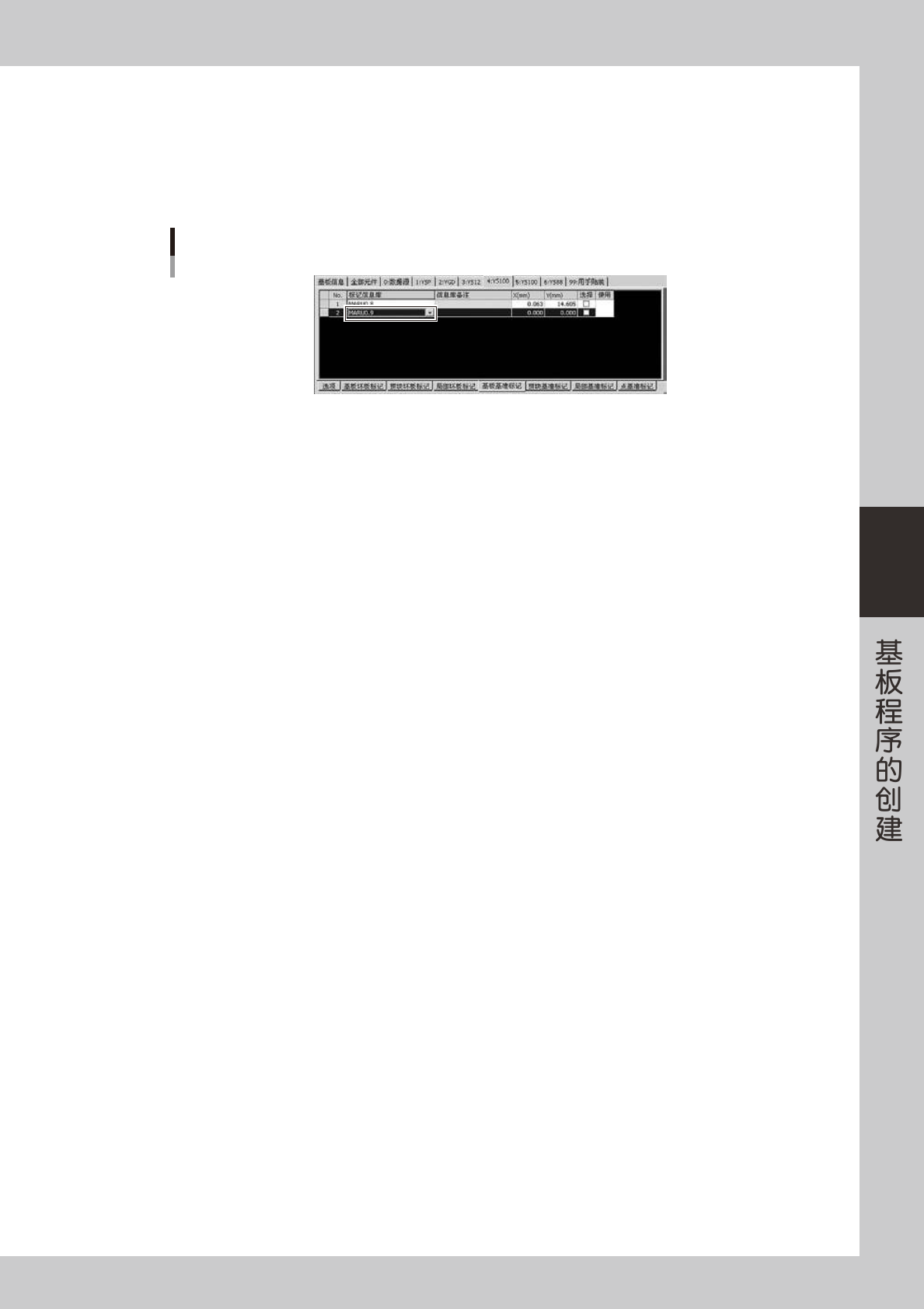

确认标记信息库名。
确认在视觉编辑器的「标记信息」表格内已显示新建的标记信息库名。
标记信息库名的确认
664A7-S7-00
4-100
4
5.2 编辑已有的标记信息库
要编辑已有的标记信息库，可以从标记表格的右键弹出菜单启动标记信息库编辑器。
1
在视觉编辑器画面选择机器选项卡。
点击机器选项卡后，会显示标记表格。
标记表格
标记表格
664A8-S7-00
2
选择标记信息。
用鼠标右键点击想要编辑的「标记信息库」单元格中有标记信息库名的行，打开右键弹出菜单。
标记表格的右键弹出菜单
右键弹出菜单
664A9-S7-00
