■校正类型为「倒装芯片」时
点击「编辑 (E)」菜单的「球编辑」或工具栏的 [ 球编辑 ] 按钮，打开「编辑随机球球栅」画面。

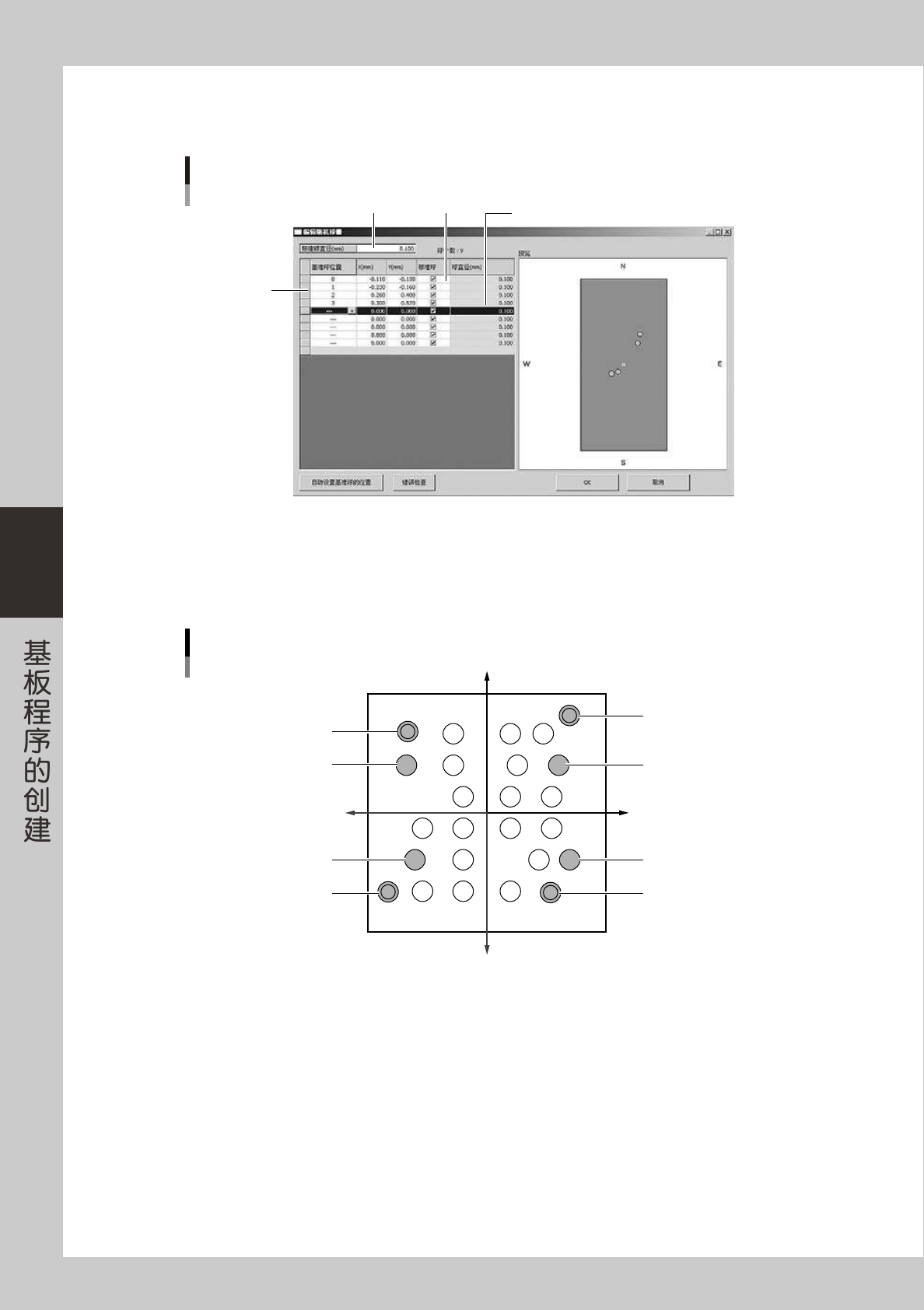

编辑随机球栅画面
球信息表格
Step2 Step4
Step3
66477-S7-00
■ 球信息表格
‧
基准球位置
从下拉框中选择 0 〜 7。基准球以外的球选择「---」。
如下图所示，尽量将左上、右上、左下、右下各部分外侧位置上的球设置为基准球。
E
N
W
S
b1
b：基准球
b6
b7
b3
b0
b4
b5
b2
基准球位置
65408-S7-00
‧
X(mm)/Y(mm)
输入球的坐标。以元件外形的中心为原点 (0,0)，右、上方为正。
‧
标准球
如想使球的直径与在「标准球直径」输入框中输入的标准球直径相同时，勾选选择框。
‧
球直径 (mm)
输入球的直径。如「标准球」的选择框中有勾号时，「球直径」无法编辑。
■ 预览
按照所输入的球信息显示元件的示意图。
■ 自动设置基准球的位置
点击此按钮，自动设置基准球的位置。
4-77
4
1
打开编辑随机球栅画面。
点击「编辑 (E)」菜单的「球编辑」或工具栏的 [ 球编辑 ] 按钮，打开「编辑随机球球栅」画面。
2
输入标准球直径。
在「标准球直径 (mm)」输入框中输入作为标准球的球直径。
表格中的「标准球」列有勾号的行的球直径，默认此值。
3
插入球信息行。
要输入球信息，必须先插入行。
用鼠标右键点击行，选择右键弹出菜单中的「插入」，显示「插入行」对话框。
在「要插入的行数」输入框中输入行数后，点击 [OK] 按钮。
1 次可插入的行数为 1 〜 1000 行，最多可指定 4096 行。
插入行
66478-S7-00
4
输入球信息。
在球信息表格内输入球的信息。
用鼠标右键点击行，选择右键弹出菜单中的「插入」，显示「插入行」对话框。
参考
预览画面中用红线显示的球，表示当前为选中状态的球。
4-78
4
4.6 使用极性标记示教创建极性标记
在「包装外形 / 极性信息」表格内输入尺寸、偏移量，极性标记会显示在「元件形状图」画面。
以下，介绍在「元件形状图」上编辑极性标记的方法。
1
启用极性标记示教功能。
点击工具栏的 [ 极性标记 ] 按钮，使极性标记示教可以使用。
确认 [ 极型标记 ] 按钮为被按下状态。
工具栏的[极性标记]按钮
[极性标记] 按钮
66479-S7-00
参考
‧
此按钮与「工具 (T)」菜单中的「极性标记示教」功能相同。
‧
如吸料角度为以 45 度为单位，且包装外形为显示状态时，无法使用此功能。
