11.1.1 点胶扩展出错时的处理方法
P-Tool 的点胶扩展错误只显示 1 个，但视觉编辑器的点胶扩展会显示所有错误的列表。报错有「错误」和「警告」
2 种类型。只要有「错误」就无法扩展，但只有「警告」时，可以按 [ 除被警告的元件外，执行扩展 ] 按钮，继续
执行扩展。
错误列表
664E0-S7-00
■ 错误与处理方法
1. 选项中的点胶头没有设置点胶嘴。
如没有给点胶机的点胶头设置点胶嘴时，报此错误。只要设置至少 1 个点胶嘴，此错误就不会发生。
错误例
664E1-S7-00
2. 是无效的信息库名
送料器安装信息表格中所设置的元件信息库名的文件不存在时，报此错误。
此时，送料器安装信息表格的该元件信息库名以红色显示。
以该元件信息库名新建元件信息库或改为实际存在的元件信息库名，就不会再发生此错误。
3. 机器 XX、送料器安装信息 XX 号中没有设置元件信息库。
送料器安装信息表格的元件信息库名为空格时，报此错误。
只要输入此元件信息库名，就不会发生此错误。
4-128
4
4. 没能决定点胶头。
要使用的点胶嘴如下图所示被选定。如选定的结果为没有与点胶头上的点胶嘴一致的点胶嘴时，报此错误。
更改点胶头上的点胶嘴或更改元件信息库的点胶嘴，可以解决此错误。
元件信息库
664E2-S7-00
■ 警告与处理方法
1. ( 警告 ) 点胶信息没有输入
元件信息库中与扩展条件相对应的点胶信息没有设置 ( 即空格 ) 时，报此警告。
使用回流焊焊接时，一般「只对可能会落入焊炉内的元件涂贴片胶」，因此对不需涂胶的元件一般不进行设置。
从被警告的元件信息库名判断，如全部为没有必要涂贴片胶的元件时，点击「点胶扩展错误列表」对话框的 [ 除被警告的元
件外，执行扩展 ] 按钮，执行扩展。
2. ( 警告 ) 无法参照机器 XX、贴装信息 XX 号的送料器安装信息。
贴装信息行中「送料器安装号码」所对应的送料器安装信息中不存在送料器 ( 元件名、元件信息库、元件标称值为空格 ) 时，
报此警告。
如该元件为贴装信息中被设置为跳过实际并不贴装的元件时，允许送料器安装信息为空格。如属于此类情况时可以点击「点
胶扩展错误列表」对话框的 [ 除被警告的元件外，执行扩展 ] 按钮，执行扩展。
如不属于此类情况时，必须修改贴装信息或送料器安装信息。
4-129
4

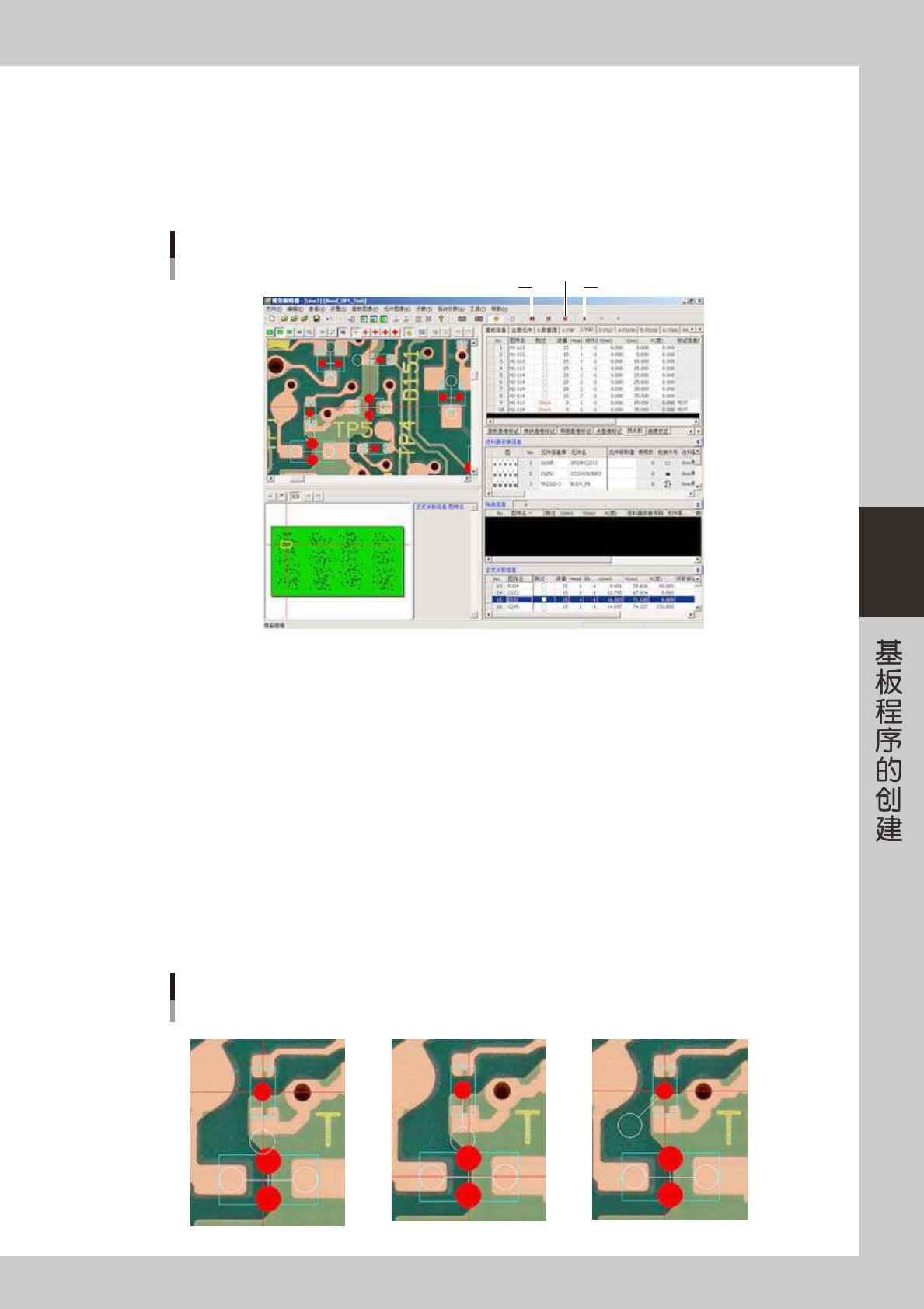

11.1.2 点胶扩展的确认与修改
1. 跟踪
如选择点胶机选项卡，在基板图像上胶点和点胶嘴的图会显示在元件图上。与贴片机相同，使用跟踪用工具栏的 [ 移至开头 ]
按钮，移至数据的开始位置后，用 [ 前进 ] 或 [ 自动播放 ] 按钮可以进行跟踪确认。如点胶嘴的图难于辨别时，可以用「设置
(S)」菜单中的「元件显示颜色 (P)」更改点胶嘴的显示颜色。在下图中，点胶嘴的颜色被设置为白色。
跟踪
[移至开头]按钮 [自动播放]按钮
[前进]按钮
664E3-S7-00
2. 修改
与贴片机选项卡一样，正式点胶的坐标和角度也可以通过鼠标执行命令或用键盘输入数据等进行修改。如修改了元件信息库
时，必须重新执行「点胶扩展」。
■波峰焊基板的不良判断与修改
波峰焊基板因没有印刷焊锡膏，所以只检查以下项目。
‧
点胶嘴挡块不得碰到先涂的贴片胶
如下图中 1. 所示，红色的贴片胶上显示有白色的挡块图时，为 NG。它表示挡块前端会黏附贴片胶，如在此状态下进行生
产会导致全部产品不良。
下图中 2. 为修改过点胶顺序的图。在视觉编辑器画面右下的正式点胶信息表格内用右键弹出菜单中的「剪切行 (T)」「插入
剪切的行 (N)」修改点胶的先后顺序。
下图中 3. 为点胶顺序不变，修改了点胶角度 R 的图。直接在视觉编辑器画面右下的正式点胶信息表格内修改「R( 度 )」单
元格的值。
波峰焊基板例
1. NG例 2. 修改了点胶的先后顺序 3. 点胶顺序不变，修改了点胶角度
664E4-S7-00
