4-125
4
6
设置导入条件。
设置导入条件后，点击 [ 完成 ] 按钮。
设置导入条件
664D7-S7-00
c
注意
「标记数据的处理」和「元件数据的处理」自动被指定为「不读入」，无法更改。这是因为最优化是在元件数据全部存在的前提下
执行的。
7
最优化被启动，自动进行处理。
执行完后，自动创建最优化后的贴片机基板程序 (10.1.1 最优化的处理流程图中的 2)。
此贴片机基板程序自动被导入视觉编辑器并显示。
最优化
664D8-S7-00
c
注意
‧
显示在视觉编辑器上的基板程序此时还没有作为脱机基板程序被保存。
如想要作为脱机基板程序保存时，选择「文件 (F)」菜单中的「保存 (S)」。
如想要保留执行最优化之前的数据时，必须选择「另存为 (A)」用不同于执行最优化前的脱机基板程序的名称保存。
‧
执行最优化后的贴片机基板程序名自动被设置为「_OptimizeFromVisualEditor_ygx」，无法更改。如有前次执行最优化的数据存在时
会被强制覆盖。
4-126
4
11.点胶扩展
11.1 点胶扩展方法
在视觉编辑器画面选择点胶机选项卡后，选择「工具 (T)」菜单中的「点胶扩展」，打开「点胶扩展」对话框。
「点胶扩展」对话框的打开
664D9-S7-00
■ 要使用的元件信息库的点胶扩展信息
选择想要使用的点胶信息。
■ 扩展对象机器
对在此勾选了的贴片机要贴装的元件执行点胶扩展。
■ 点胶扩展方法
设置是删除先扩展的正式点胶数据后再扩展，还是将扩展数据添加在先扩展的正式点胶数据的末尾。
4-127
4
11.1.1 点胶扩展出错时的处理方法
P-Tool 的点胶扩展错误只显示 1 个，但视觉编辑器的点胶扩展会显示所有错误的列表。报错有「错误」和「警告」
2 种类型。只要有「错误」就无法扩展，但只有「警告」时，可以按 [ 除被警告的元件外，执行扩展 ] 按钮，继续
执行扩展。

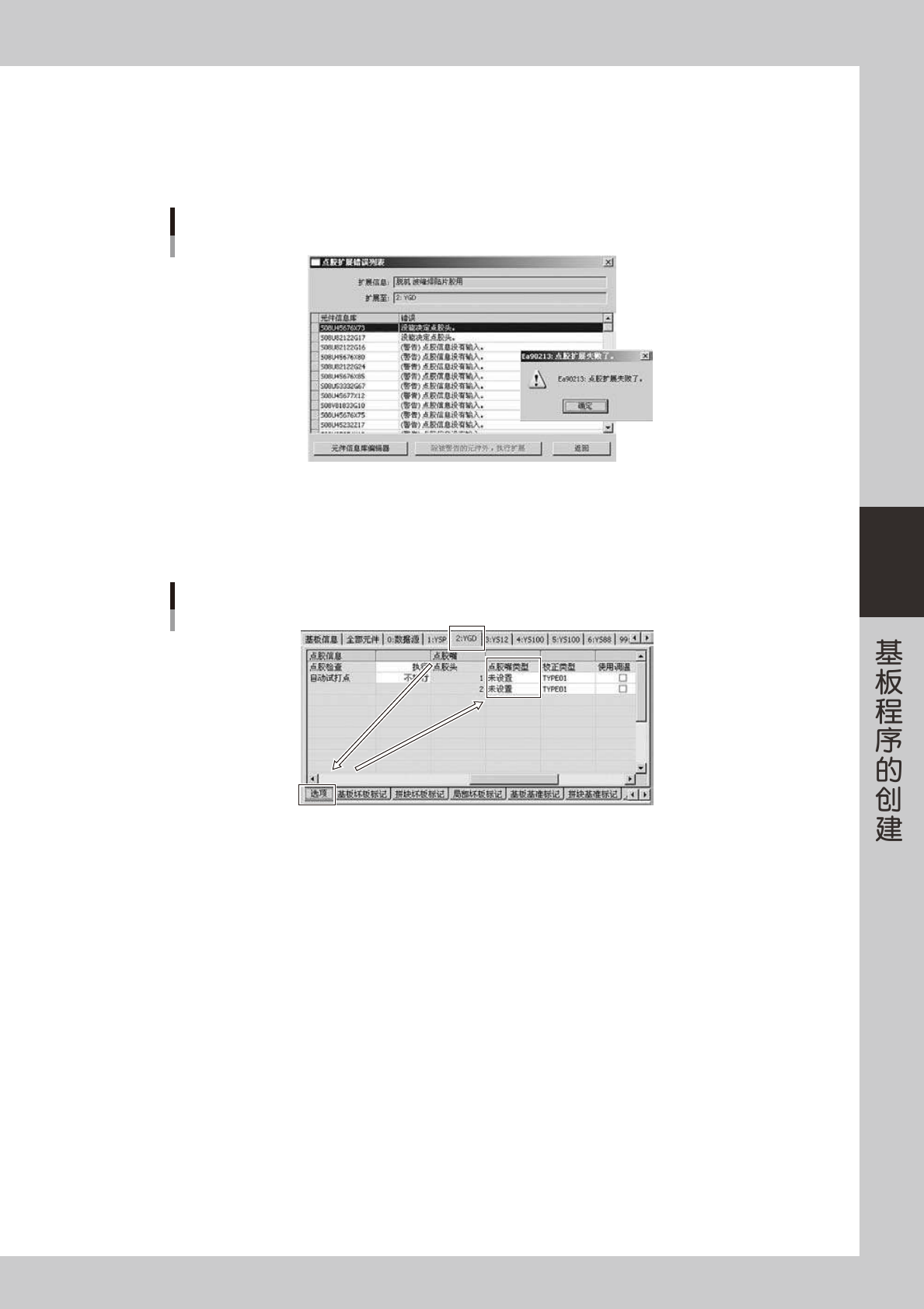

错误列表
664E0-S7-00
■ 错误与处理方法
1. 选项中的点胶头没有设置点胶嘴。
如没有给点胶机的点胶头设置点胶嘴时，报此错误。只要设置至少 1 个点胶嘴，此错误就不会发生。
错误例
664E1-S7-00
2. 是无效的信息库名
送料器安装信息表格中所设置的元件信息库名的文件不存在时，报此错误。
此时，送料器安装信息表格的该元件信息库名以红色显示。
以该元件信息库名新建元件信息库或改为实际存在的元件信息库名，就不会再发生此错误。
3. 机器 XX、送料器安装信息 XX 号中没有设置元件信息库。
送料器安装信息表格的元件信息库名为空格时，报此错误。
只要输入此元件信息库名，就不会发生此错误。
