4-21 4 3.6 送料器安装信息的表示方法 ■送料器安装信息的基本表示送料器安装信息，按照送料器的排列顺序设置。「送料器安装信息」表格的「No.」相当于 P-Tool 「元件信息」中的「安装位置」。送料器安装信息的基本表示 ■ 视觉编辑器的送料器安装信息表格中的「No.」 ■ P-Tool 的元件信息中的「安装位置」 66423-S7-00

4-20

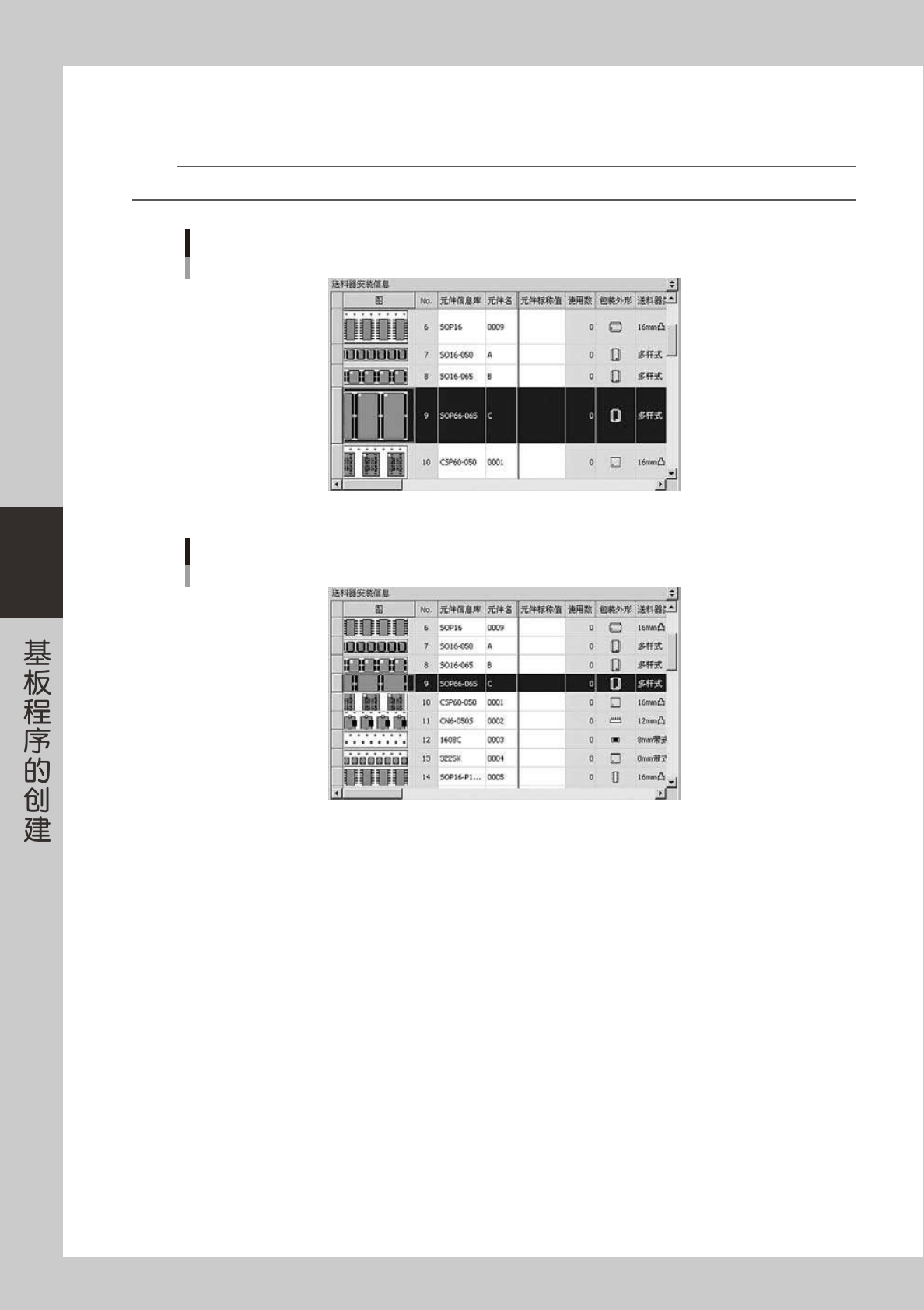

■按图调节行高

点击鼠标右键，选择右键弹出菜单中的「按图调节行高」。

参考

再次选择「按图调节行高」，则行的高度返回默认高度。

按图调节行高

66421-S7-00

使行高返回默认高度

66422-S7-00

4-21

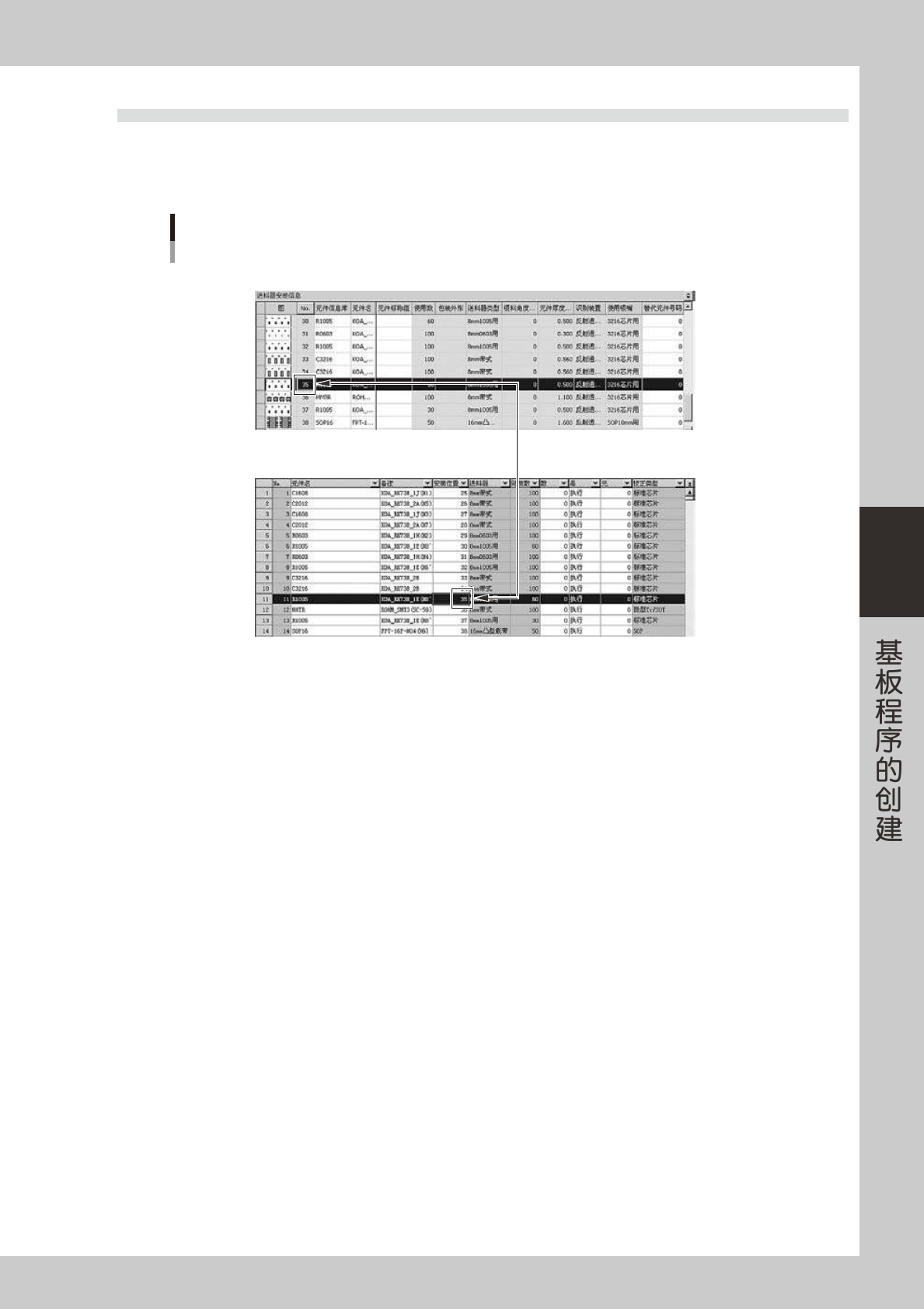

3.6 送料器安装信息的表示方法

■送料器安装信息的基本表示

送料器安装信息，按照送料器的排列顺序设置。「送料器安装信息」表格的「No.」相当于 P-Tool「元件信息」中的「安装位置」。

送料器安装信息的基本表示

■ 视觉编辑器的送料器安装信息表格中的「No.」

■ P-Tool 的元件信息中的「安装位置」

66423-S7-00

4-22

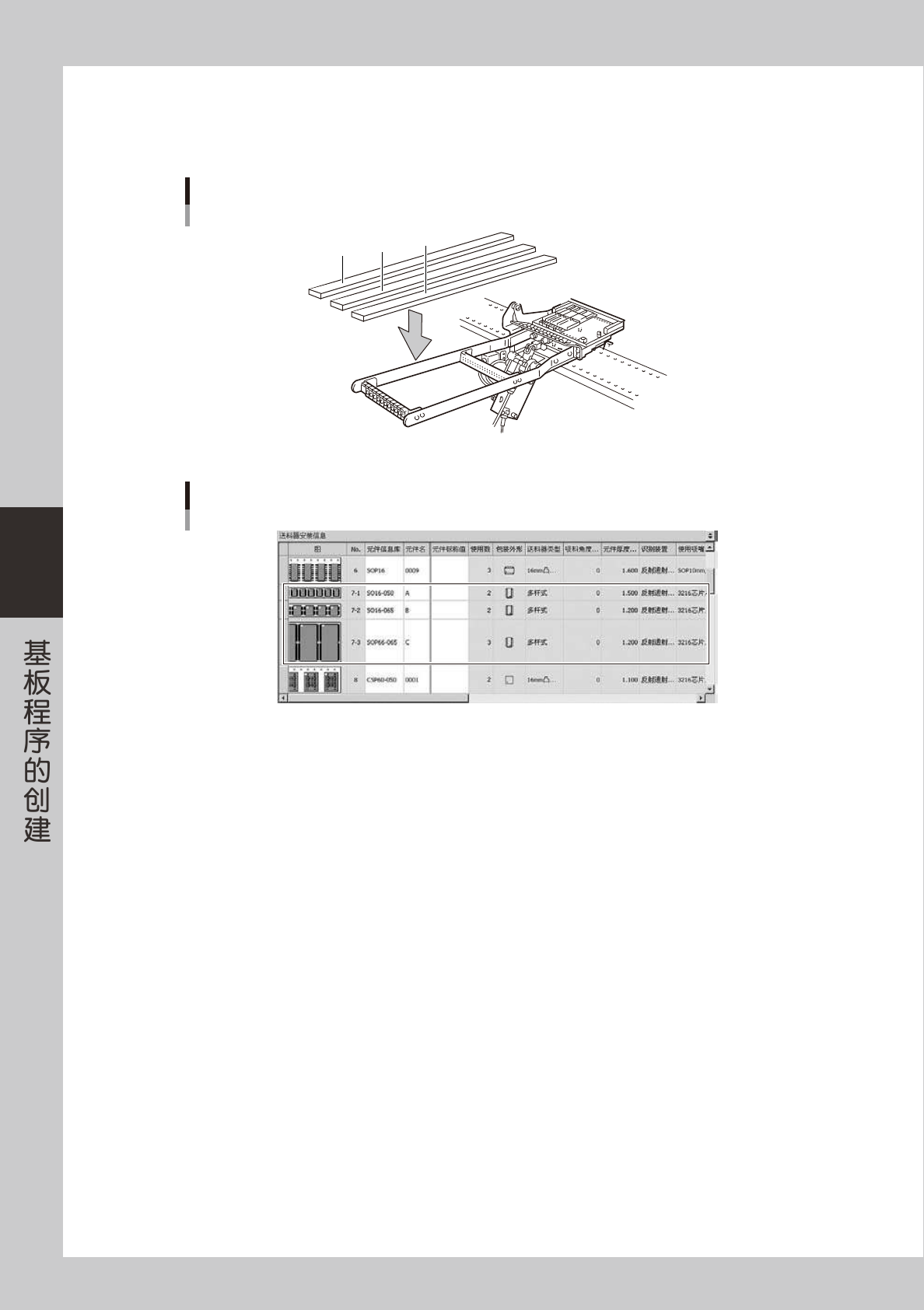

■多杆式送料器的表示

使用多杆式送料器时，通过选择「送料器安装信息」表格的右键弹出菜单中的「多杆 / 多盘送料器化」，可以如「7-1」「7-2」

「7-3」的形式表示多杆式送料器。

多杆式送料器

65403-S7-00

视觉编辑器的表示

66424-S7-00
