4-24 4 ■自动托盘、外部托盘交换器的表示 通过选择「送料器安装信息」表格的右键弹出菜单中的「多杆 / 多盘送料器化」表示。 自动托盘交换器、外部托盘交换器 65405-S7-00 料架与托盘的位置图例 灰色处为托盘的当前位置 A 1 2 3 4 5 6 7 8 9 10 A A A D D D D B B B B B B B C C C C C C ..... ..... 托盘当前位置 65406-S7-00
4-23
4

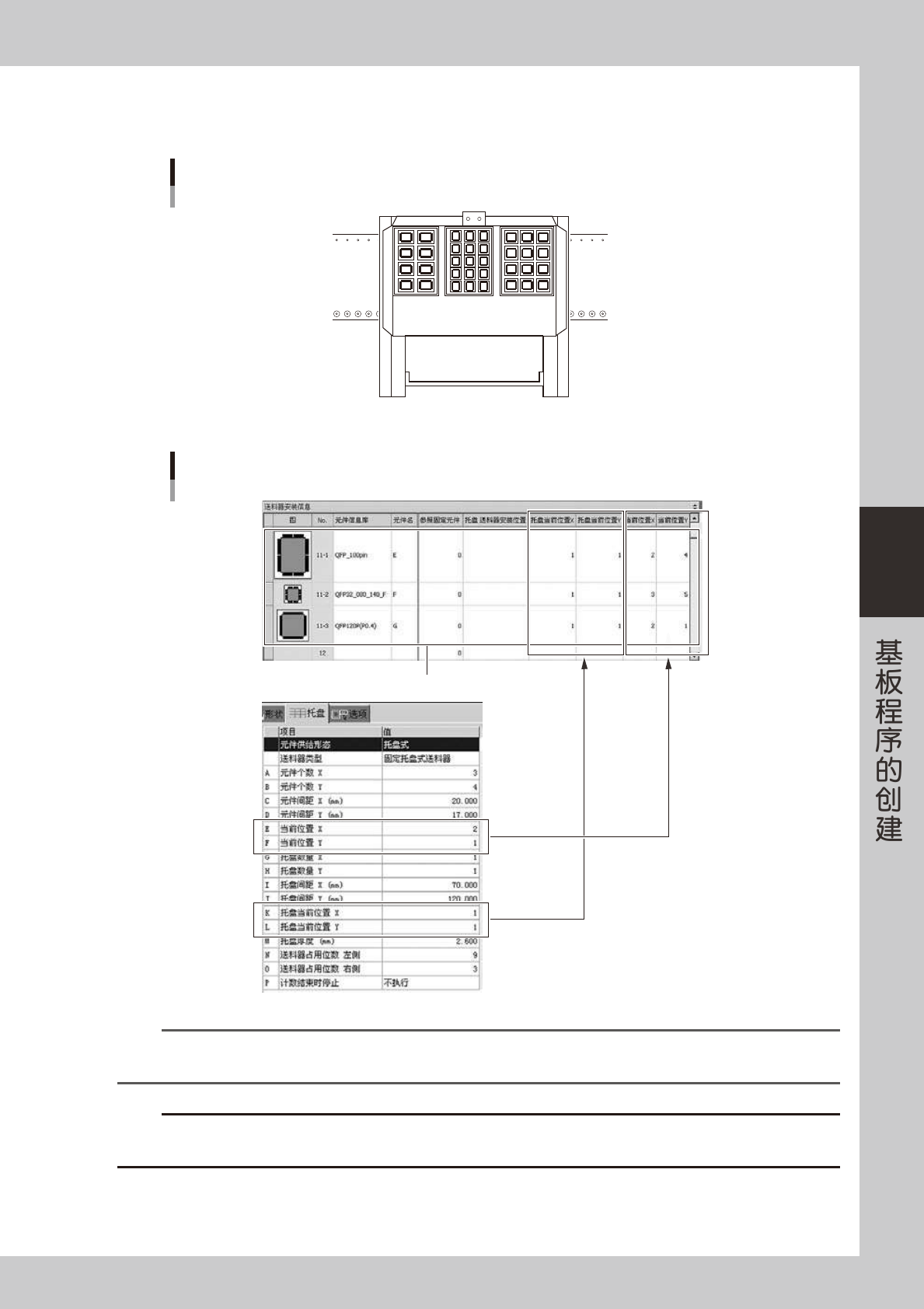

■固定托盘式送料器的表示
通过选择「送料器安装信息」表格的右键弹出菜单中的「多杆 / 多盘送料器化」表示。
固定托盘式送料器
A B C
65404-S7-00
视觉编辑器与P-Tool 的显示
固定托盘式送料器的显示
66425-S7-00
参考
「送料器安装信息」表格中的「托盘当前位置 X」和「托盘当前位置 Y」，与 P-Tool 元件信息中的「托盘当前位置 X」和「托盘当
前位置 Y」对应。
c
注意
固定托盘式送料器时，「送料器安装信息」表格中的「No.」始终与「托盘送料器安装位置」一致，因此不必输入「托盘送料器安
装位置」。即使输入也会被忽略。
4-24
4

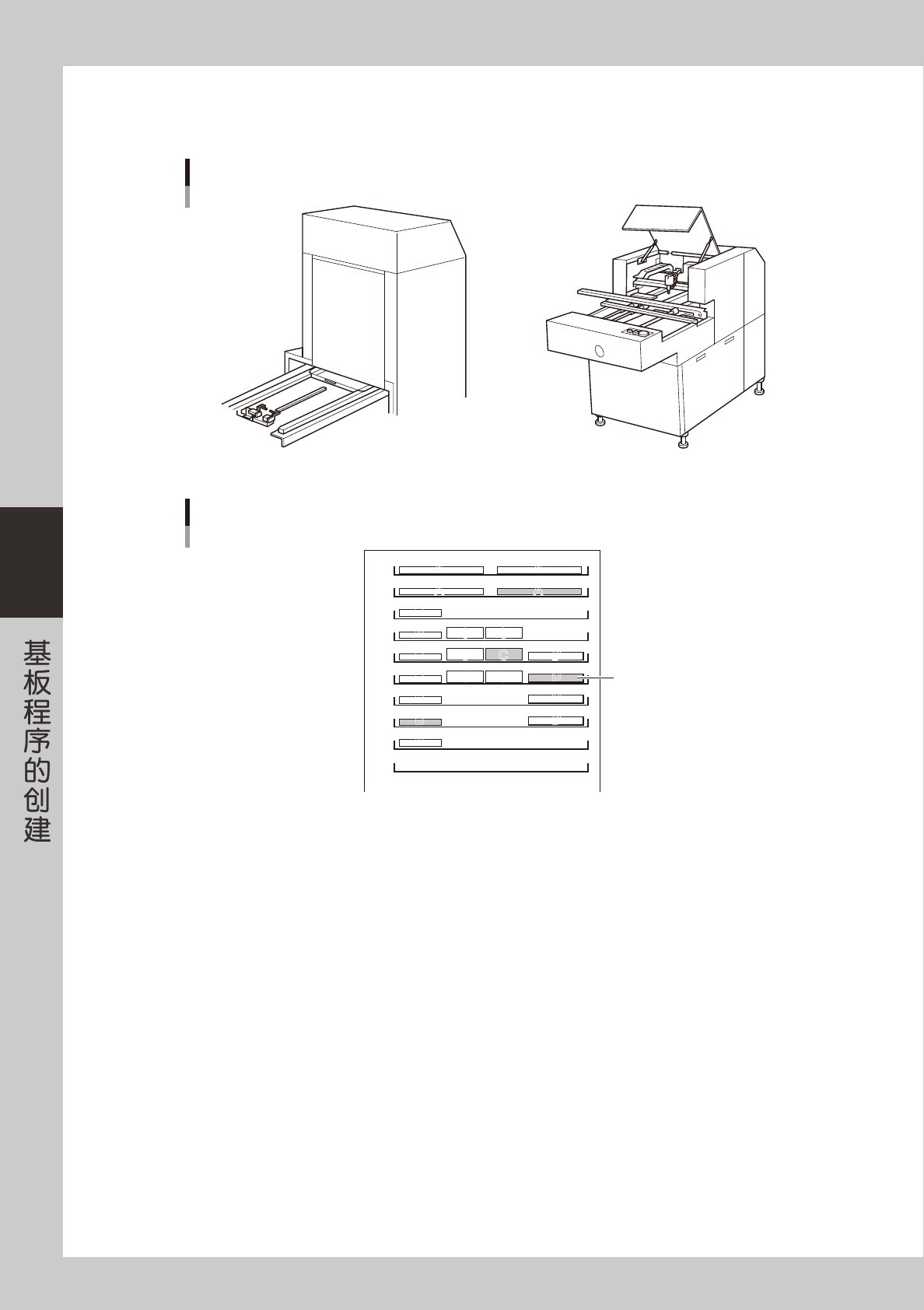

■自动托盘、外部托盘交换器的表示
通过选择「送料器安装信息」表格的右键弹出菜单中的「多杆 / 多盘送料器化」表示。
自动托盘交换器、外部托盘交换器
65405-S7-00
料架与托盘的位置图例
灰色处为托盘的当前位置
A
1
2
3
4
5
6
7
8
9
10
A
A
A
D
D
D
D
B
B
B
B
B
B
B
C
C
C
C
C
C
.....
.....
托盘当前位置
65406-S7-00
4-25
4

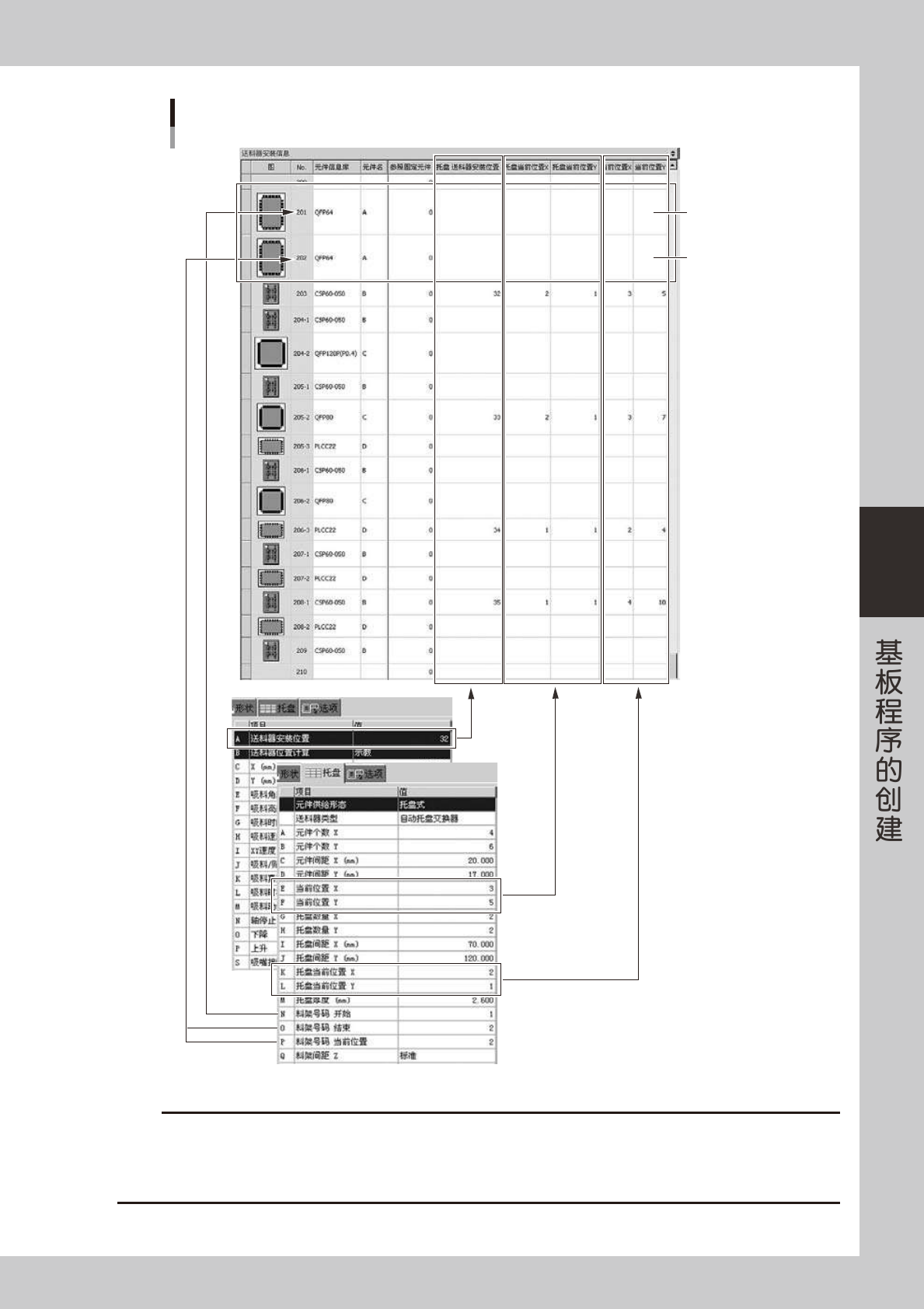

视觉编辑器与 P-Tool 元件信息的关系
料架号码 开始
料架号码 结束
料架号码 当前位置
66426-S7-00
c
注意
‧
自动托盘交换器、外部托盘交换器必须在「送料器安装信息」表格的 201 号以后设置。
‧
导出脱机基板程序时，P-Tool 元件信息中的「料架号码开始」「料架号码结束」「料架号码当前位置」中自动设置为从送料器安
装信息的「No.」减去 200 后的值。
‧
「料架号码当前位置」在「托盘送料器安装位置」「托盘当前位置 XY」「当前位置 XY」中有设置的行。
