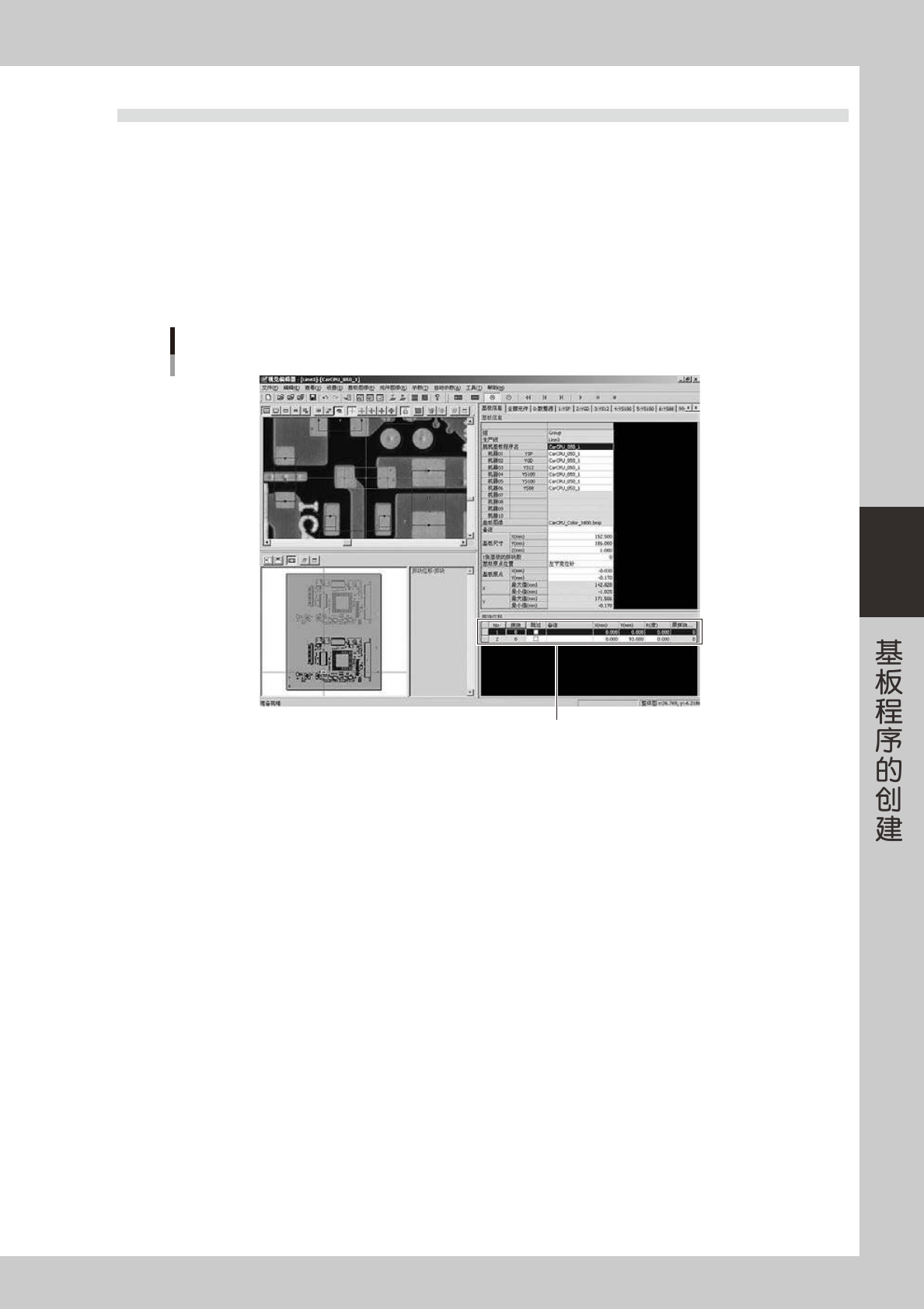

4-1 10 4 7 确认扩展内容。 「基板信息」选项卡的「拼块位移」表格中会显示被扩展的数据。所有拼块位移都有效，如有不想执行的 拼块时，必须勾选「跳过」选择框。 扩展间距后的数据 664C0-S7-00
4-109
4
5
指定 Y 方向上最远拼块的拼块原点。
在基板图像上点击 Y 方向上最远拼块的拼块原点后，点击 [ 下一步 (N)] 按钮。
自动创建拼块反复
Step2Step3 Step4
Step5
664B8-S7-00
6
输入个数。
输入 X 和 Y 方向上的拼块个数后，点击 [ 下一步 (N)] 按钮。
自动创建拼块反复
Step6
664B9-S7-00
4-110
4
7
确认扩展内容。
「基板信息」选项卡的「拼块位移」表格中会显示被扩展的数据。所有拼块位移都有效，如有不想执行的
拼块时，必须勾选「跳过」选择框。
扩展间距后的数据
664C0-S7-00
4-111
4
7.2 拼块处理
拼块处理，是对拼块位移进行扩展或从扩展后的数据还原拼块的操作。
扩展方法有 3 种，带还原信息的「有参考数据的扩展」、「带拼块 No. 编号的扩展」和不带还原信息的「单纯扩展」。
7.2.1 有参考数据的扩展
在保留扩展前的参考数据的状态下扩展。
1
确认是否有拼块位移信息。
确认在「基板信息」选项卡的「拼块位移」表格内有拼块位移信息。
确认拼块位移信息
确认有拼块位移信息
664C1-S7-00
