2-9 2 ●元件形状图画面 显示元件的形状图。 1 2 元件形状图画面 66211-S7-00 1. [ 贴片机监控屏 ] 按钮 显示从贴片机监控屏看时的元件形状图。 2. [ 包装外形 ] 按钮 显示包装外形的元件形状图。 参考 [ 元件图像 ] 按钮、[ 设置透明度 ] 按钮、 「元件图像名 ( 正面 )」 、 「元件图像名 ( 背面 )」 ，不使用。
2-8
2

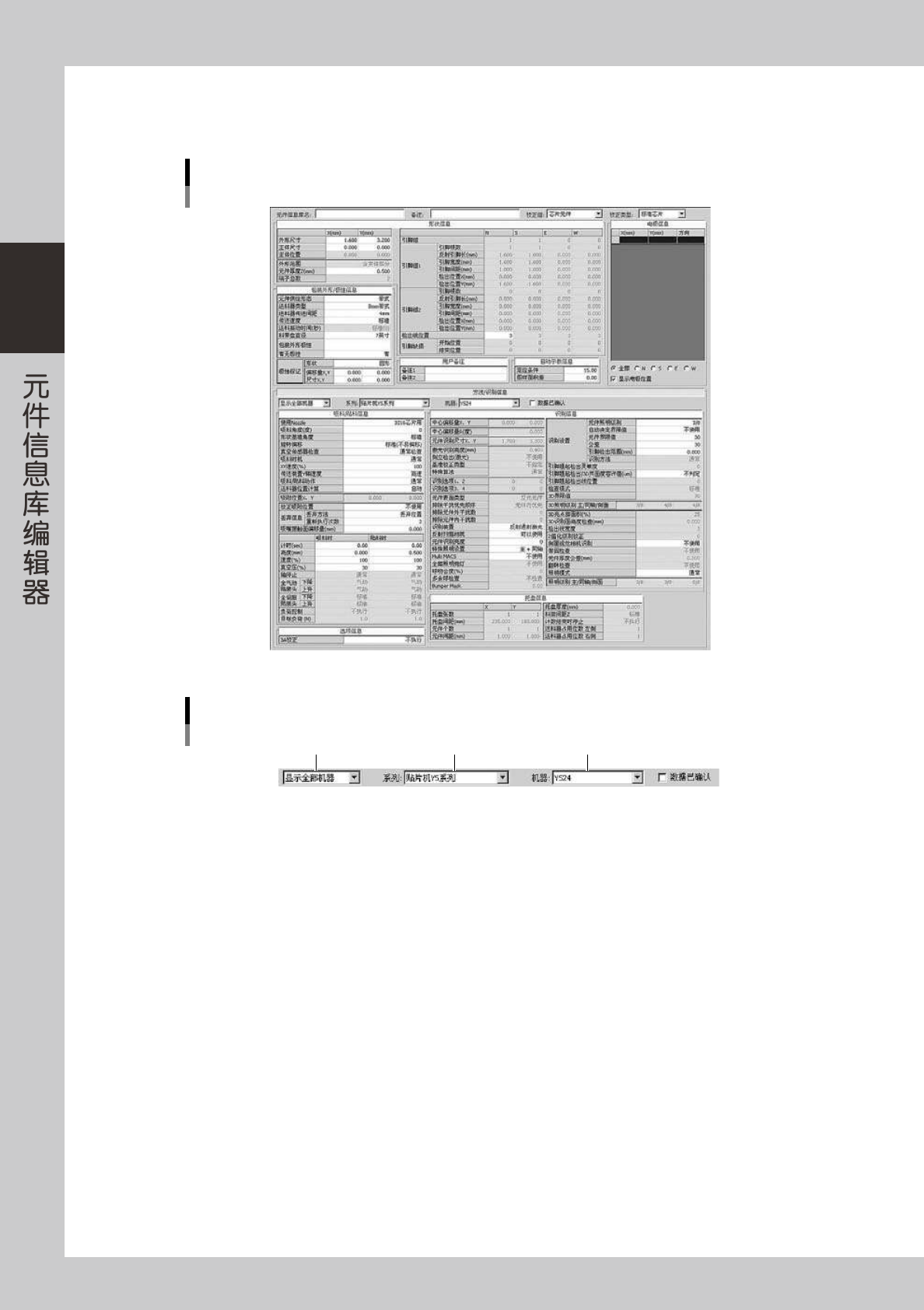

●数据编辑画面
数据编辑画面是输入元件尺寸，进行设置等的画面。画面上部输入元件尺寸，画面下部设置方法 / 识别信息。
数据编辑画面
66209-S7-00
1 2 3
选择要显示的对象机器
66210-S7-00
1. 机器下拉框
切换「机器」下拉框中显示的机器。
‧
「显示登录的机器」 ：只想显示登录在生产线上的机器时选择。
‧
「显示全部机器」 ：想要显示所有机器时选择。
‧
「显示正在编辑的机器」 ：想要显示当前正在编辑的机器时选择。不过，此选项只在从视觉编辑器的「送料器安装信息
表格」打开元件信息库编辑器时显示。
2.「系列」下拉框
选择要显示的机器的系列。
3.「机器」下拉框
选择要显示的机器。
2-9
2

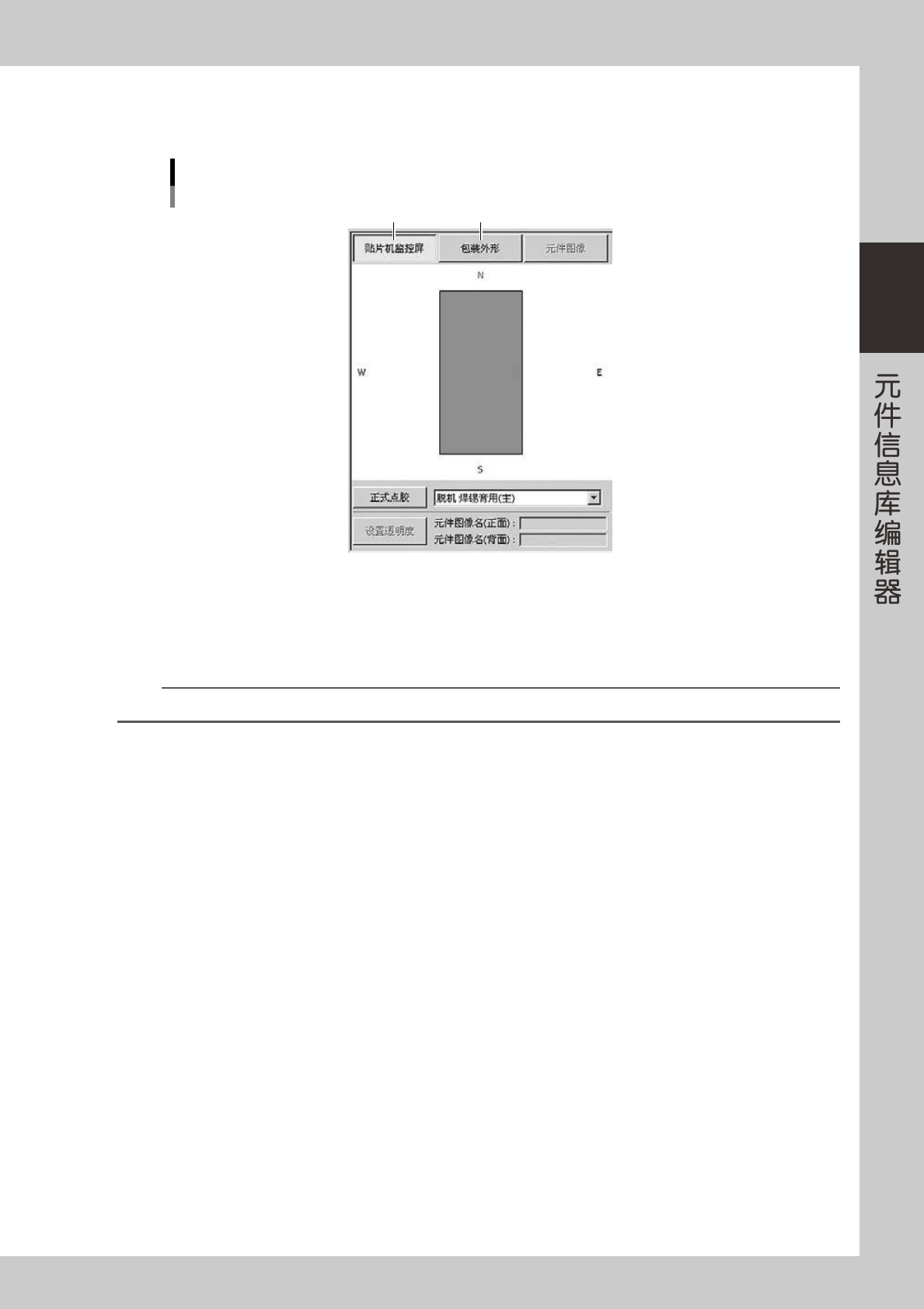

●元件形状图画面
显示元件的形状图。
1 2
元件形状图画面
66211-S7-00
1. [ 贴片机监控屏 ] 按钮
显示从贴片机监控屏看时的元件形状图。
2. [ 包装外形 ] 按钮
显示包装外形的元件形状图。
参考
[ 元件图像 ] 按钮、[ 设置透明度 ] 按钮、「元件图像名 ( 正面 )」、「元件图像名 ( 背面 )」，不使用。
2-10
2

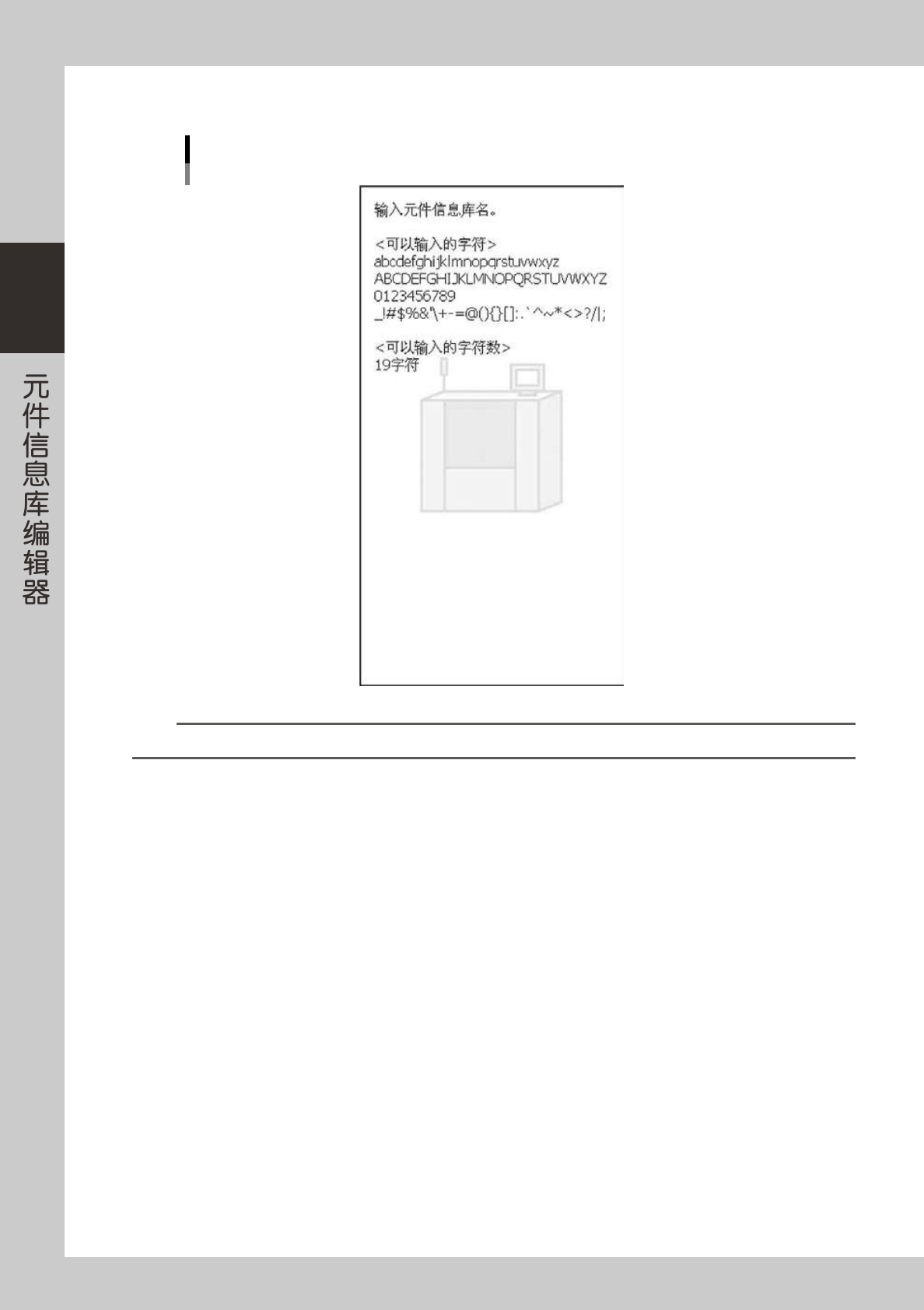

●提示画面
提示画面
66212-S7-00
参考
显示光标所在项目的说明。
