4-80 4 3 更改极性标记的位置、尺寸。 ■ 更改位置 将光标移至极性标记，光标变为移动指针后，拖动鼠标可以移动极性标记。 更改极性标记的位置 66482-S7-00 ■ 更改尺寸 将光标移至跟踪器的角部，光标变为沿对角线调整指针后，拖动鼠标可以更改极性标记的大小。 更改极性标记的尺寸 66483-S7-00 参考 用极性标记示教更改后的位置会反映在「包装外形 / 极性信息」表格的「极型标记」-「偏移量 X」 、 「极性标记」…
4-79
4
2
在元件形状图上拖动鼠标。
极性标记自动创建在元件形状图上用光标框住的部分。
拖动鼠标
66480-S7-00
创建的极性标记
以圆形极性标记为例
极性标记
跟踪器
66481-S7-00
参考
如已有极性标记时，请直接进入 Step3。
4-80
4
3

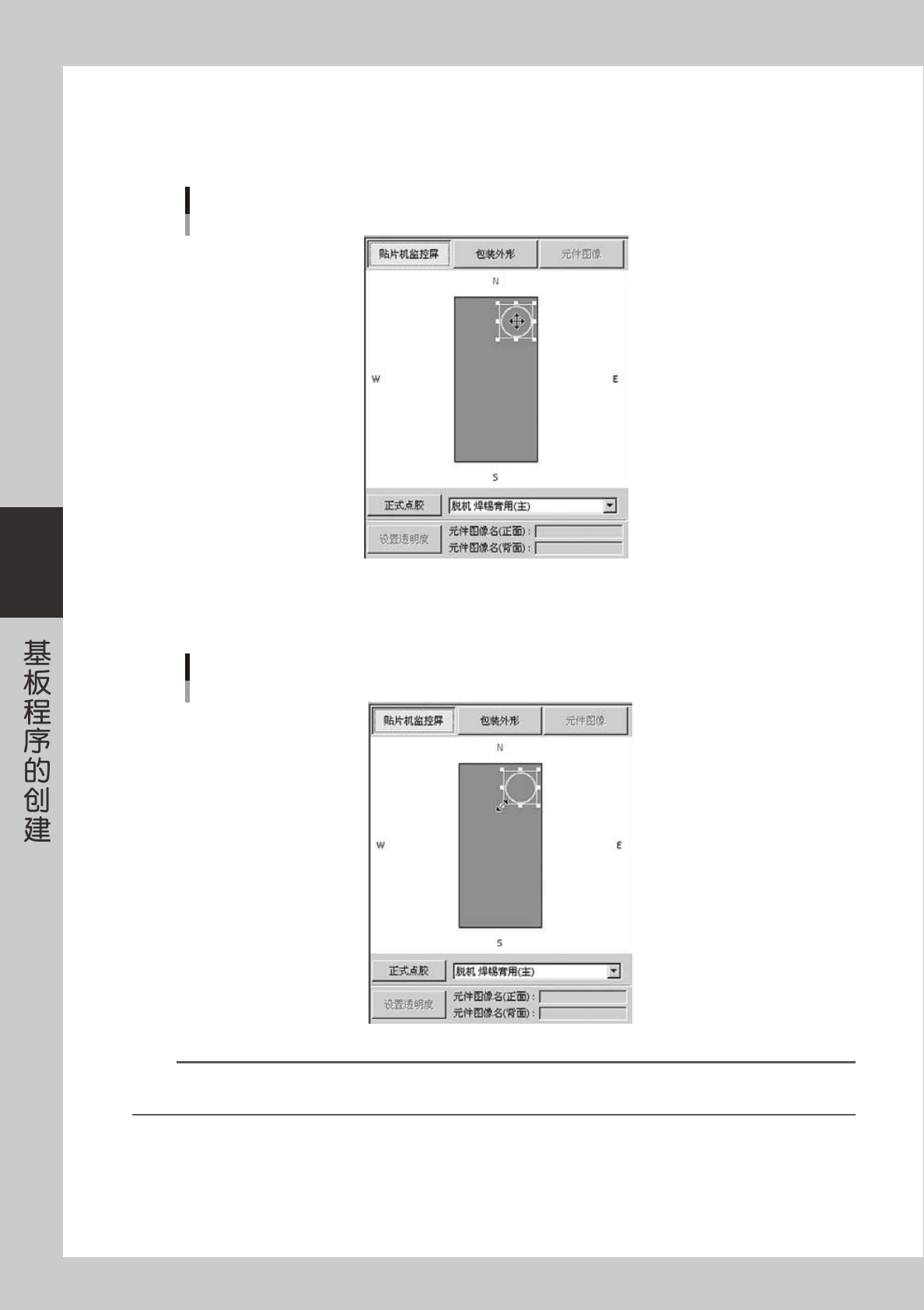

更改极性标记的位置、尺寸。
■ 更改位置
将光标移至极性标记，光标变为移动指针后，拖动鼠标可以移动极性标记。
更改极性标记的位置
66482-S7-00
■ 更改尺寸
将光标移至跟踪器的角部，光标变为沿对角线调整指针后，拖动鼠标可以更改极性标记的大小。
更改极性标记的尺寸
66483-S7-00
参考
用极性标记示教更改后的位置会反映在「包装外形 / 极性信息」表格的「极型标记」-「偏移量 X」、「极性标记」-「偏移量 Y」单
元格。尺寸反映在「包装外形 / 极性信息」表格的「极型标记」-「尺寸 X」、「极性标记」-「尺寸 Y」单元格。
4-81
4
4

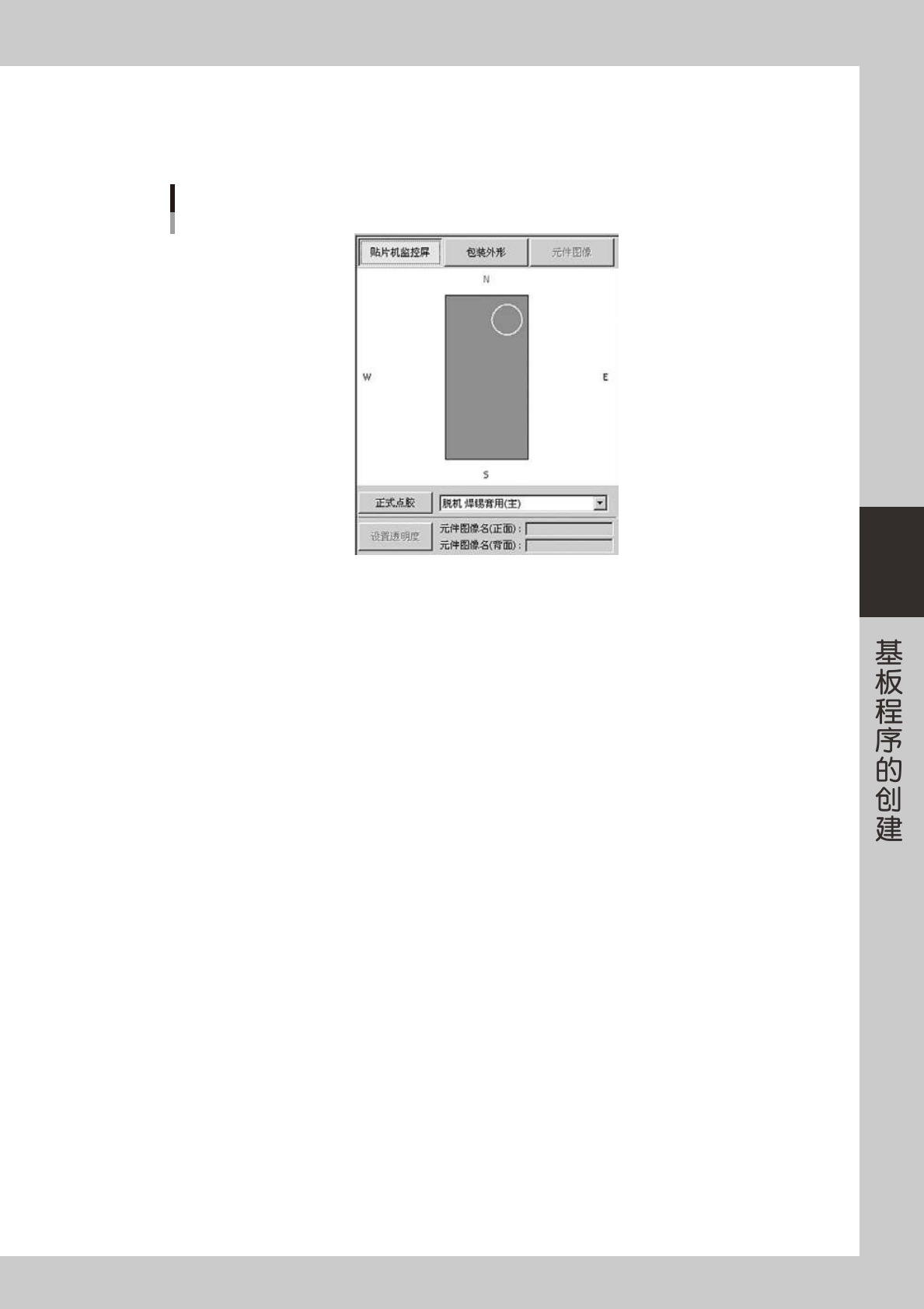

解除极性标记示教功能。
点击工具栏的 [ 极性标记 ] 按钮，使 [ 极型标记 ] 按钮返回非按下状态。元件形状图上的极性标记跟踪器
消失，极性标记的位置，尺寸被确定。
解除极性标记示教功能后的元件形状图
66484-S7-00
