4-107
4
6.4 导入元件数据库
从元件数据库创建元件主表。
1
选择「导入元件数据库」。
点击「元件主表」对话框中的 [ 导入元件数据库 ] 按钮，打开「选择元件数据库」对话框。
2
选择元件数据库。
从「选择元件数据库」对话框的「数据库的种类」分组框中选择元件信息库的种类。
在「有数据库 ( 文件名 ：database) 存在的文件夹的路径」栏中指定有元件数据库的文件夹的路径。
点击 [ 参照 ] 按钮，选择相应的文件夹。选择后，点击 [OK] 按钮，显示「设置转换」对话框。
参照
如点击 [ 取消 ] 按钮，可以中止导入元件数据库。
3
设置「设置转换」对话框中的各项目。
在「设置转换」对话框中，设置元件数据库的数据项目与元件主表的数据项目之间的关联。
即，设置将元件数据库的各数据项目导入元件主表的哪个数据项目中。
参照
如点击 [ 取消 ] 按钮，可以中止导入元件数据库。
4
导入元件数据库。
设置完后，点击 [OK] 按钮，开始导入元件数据库。
4-108
4
7.基板程序的编辑
已经登录的基板程序的内容，可以使用基板编辑器的工具进行编辑。
7.1 拼块位移
由多张相同基板拼合而成的基板称为「拼块基板」，形成拼块基板的每 1 张称为「拼块」。「拼块位移」是对作为基
准的拼块反复进行位移，从而完成整张基板数据的功能。创建拼块基板的程序时，如使用此拼块位移功能可以有
效地缩短基板程序的创建时间。
位移概念
拼块 拼块基板
664B7-S7-00
7.1.1间距扩展
通过输入拼块间距和拼块个数，可以执行拼块扩展。
1
启用自动创建拼块反复功能。
选择「编辑 (E)」菜单中的「自动创建拼块反复」，打开「自动创建拼块反复 第 1 步」对话框。
2
指定作为基准的拼块的位置。
从下拉框中选择作为基准的拼块的位置后，点击 [ 下一步 (N)] 按钮。
3
指定作为基准的拼块的原点。
在基板图像上点击要作为基准的拼块的拼块原点后，点击 [ 下一步 (N)] 按钮。
4
指定 X 方向上最远拼块的拼块原点。
在基板图像上点击 X 方向上最远拼块的拼块原点后，点击 [ 下一步 (N)] 按钮。
4-109
4

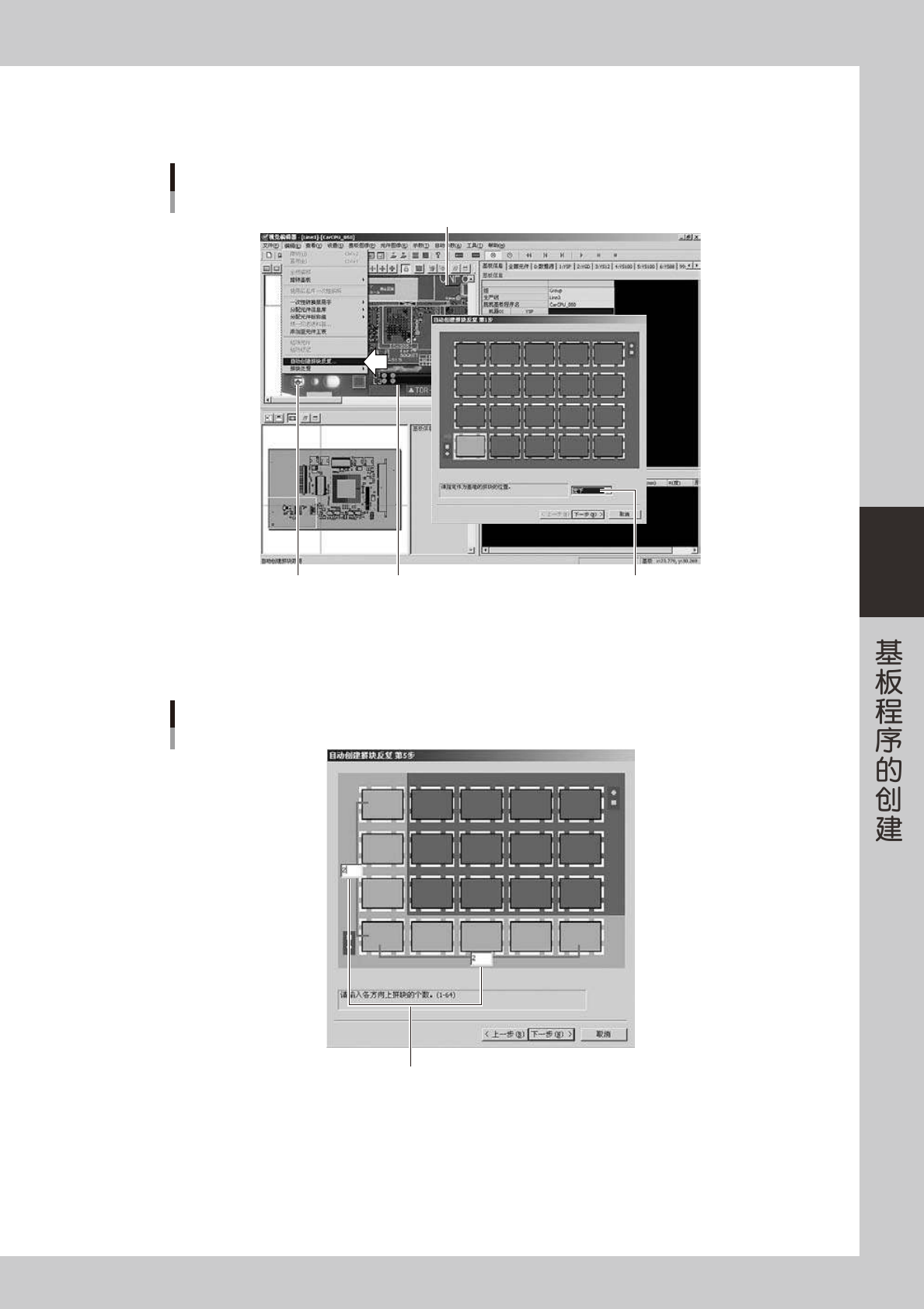

5
指定 Y 方向上最远拼块的拼块原点。
在基板图像上点击 Y 方向上最远拼块的拼块原点后，点击 [ 下一步 (N)] 按钮。
自动创建拼块反复
Step2Step3 Step4
Step5
664B8-S7-00
6
输入个数。
输入 X 和 Y 方向上的拼块个数后，点击 [ 下一步 (N)] 按钮。
自动创建拼块反复
Step6
664B9-S7-00
