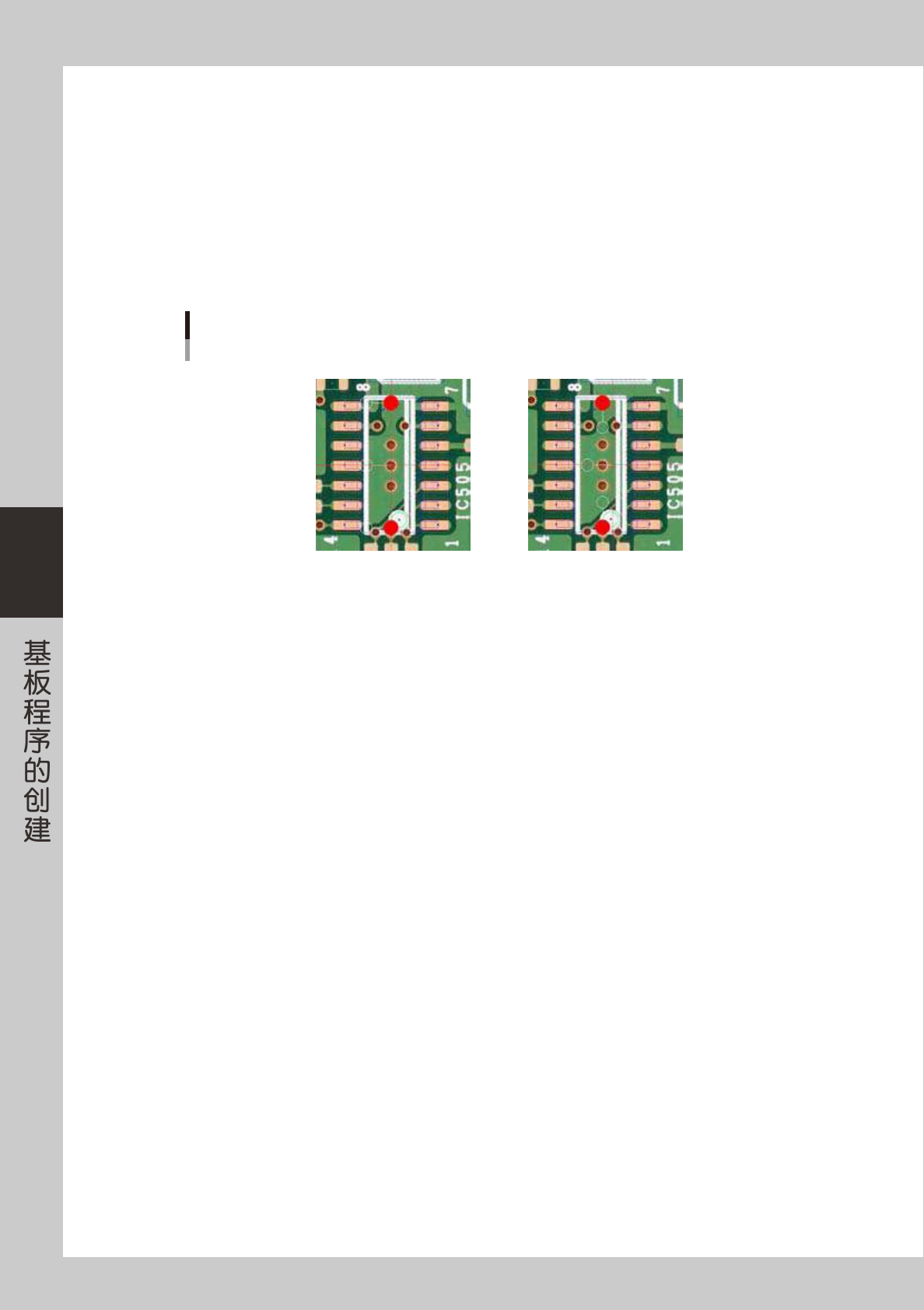

■回流焊基板的不良判断与修改
回流焊基板时，因在前道工序已由印刷机在焊盘上印刷了焊锡膏，所以需要检查以下项目。
‧
点胶嘴挡块不得碰到焊盘。
‧
点胶嘴挡块不得碰到先涂的贴片胶
如下图中 1. 所示，即使点胶嘴挡块只碰到一点点焊盘，挡块前端也会黏附焊锡膏，不断地生产会使黏附的焊锡膏越来越多，
点胶嘴与基板的距离也会越来越大，最终导致点胶不良。
下图中 2. 为将上下胶点的点胶角度旋转 90 度，使挡块不会碰到焊盘的图。此外，为断开拉丝在元件中央点的空点因打在
了通孔处，所以修改了 X 坐标使空点不会点在通孔处。
回流焊基板例
1. NG例 2. 修改例
664E5-S7-00
4-131
4

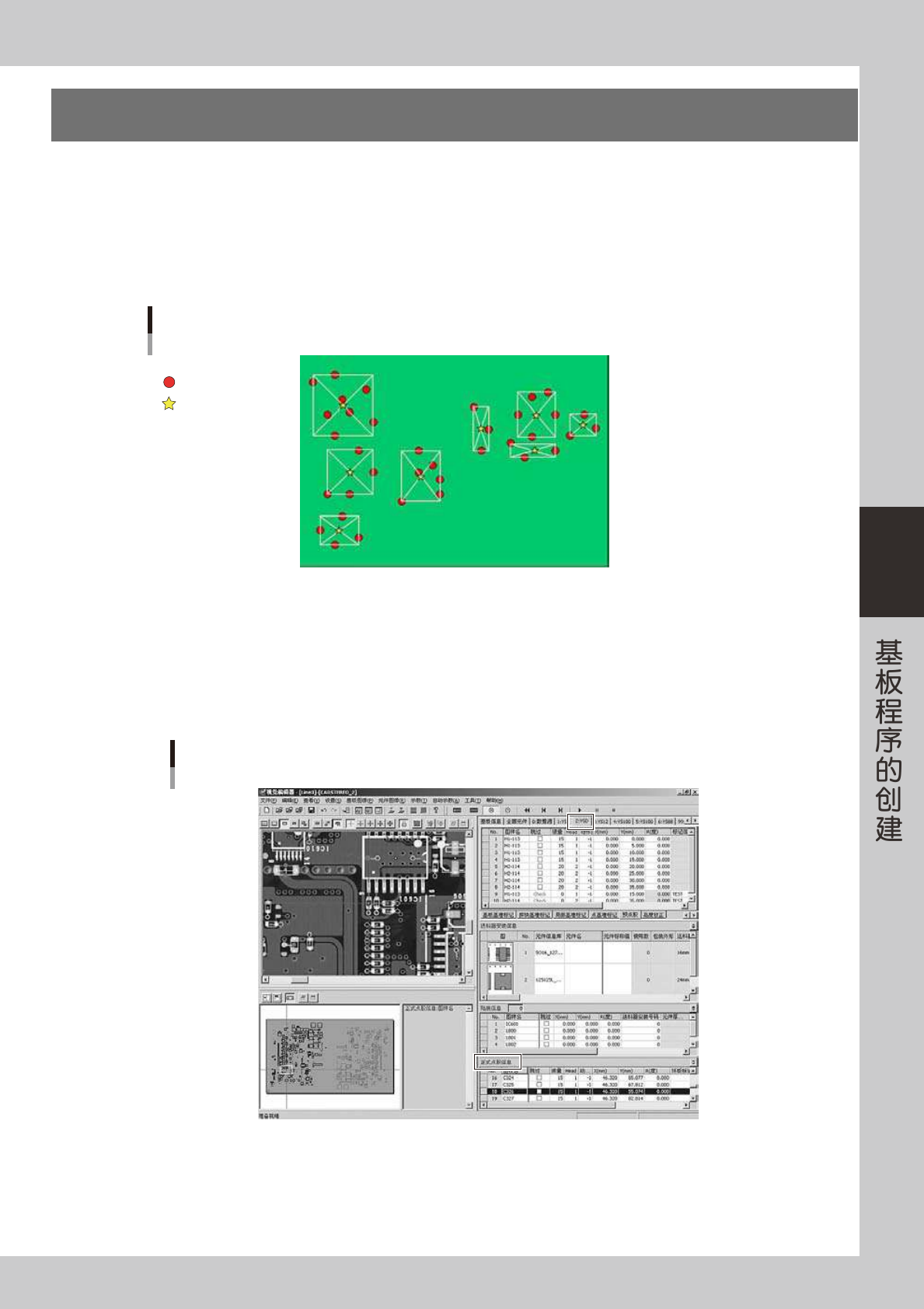

12.高度校正扩展
高度校正扩展，是从正式点胶数据自动创建高度校正数据的功能。
‧
可以指定对哪个点胶头 (1 〜 3) 创建「高度校正」数据。
‧
可以在「高度校正」数据中指定必要的「高度校正信息库」( 标记信息库 )。
‧
可以设置用 1 个激光高度测量点校正多大范围内的胶点。例如，校正范围输入为「10mm」时，如下图所示，可以自动创建
星号「激光高度测量位置」和以此测量点为中心的 10mm 正方型范围内的「校正对象胶点」。使用此高度校正扩展功能，既
可以在不降低产品质量的基础上减少激光高度测量点的个数，又可以使生产节拍高速化。
高度校正扩展
胶点的位置
激光高度测量位置
664E6-S7-00
‧
扩展后的高度校正数据的行号码会自动输入正式点胶数据的「高度校正」单元格。
■操作步骤
1
创建正式点胶数据。
参照点胶扩展的内容创建正式点胶数据。
正式点胶数据的创建
664E7-S7-00
4-132
4
2

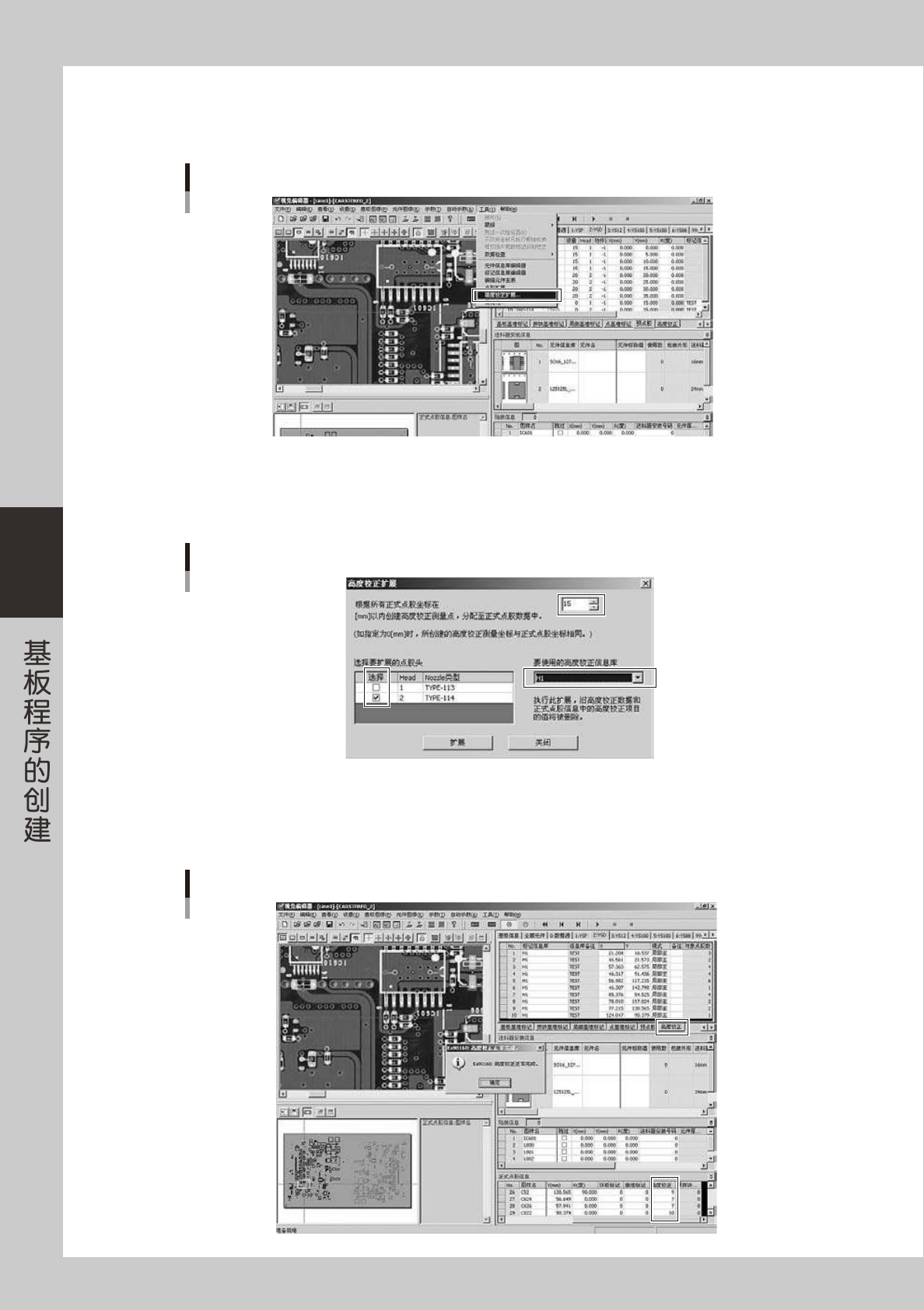

打开高度校正扩展对话框。
从「工具 (T)」菜单选择「高度校正扩展」，打开「高度校正扩展」对话框。
「高度校正扩展」选项卡的打开
664E8-S7-00
3
设置高度校正扩展的条件。
设置 3 处扩展条件后，点击 [ 扩展 ] 按钮。
设置高度校正扩展的条件
664E9-S7-00
4
自动执行高度校正扩展。
「高度校正数据」被自动创建，同时正式点胶信息的「高度校正」列中自动被输入相应的行号。
高度校正扩展的完成
664F0-S7-00
