4-85

确认结果。

引脚和电极的位置被变更后，确认对称的引脚已变为交错排列。

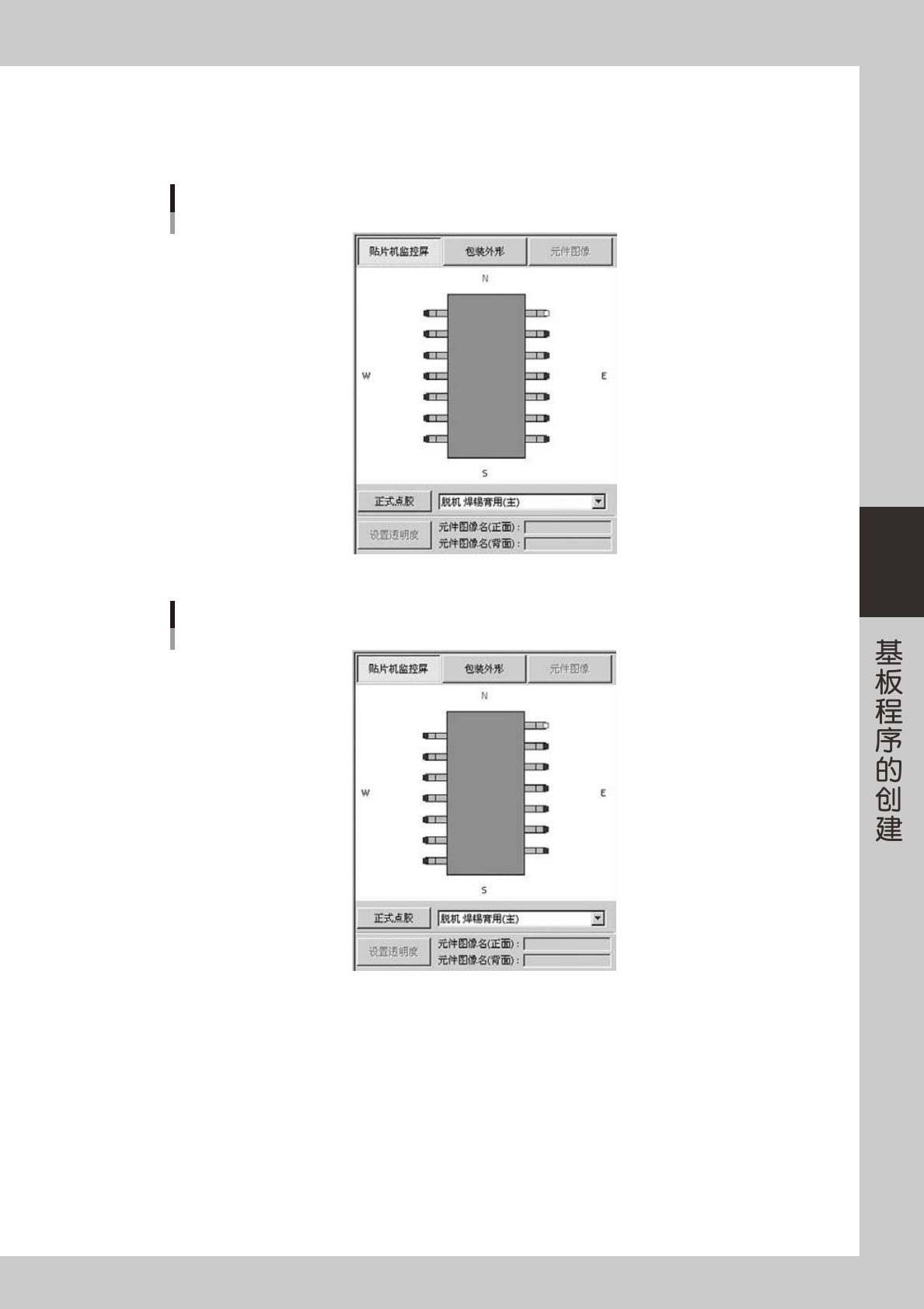

下图，为在「贴片机监控屏」看 SOP 时执行「调整电极位置」-「交错排列 ( 向左旋转 )」的图例。

执行交错排列(向左旋转)前

66489-S7-00

执行交错排列(向左旋转)后

66490-S7-00

4-86

4.9 引脚间距的修约处理

使用「引脚间距的修约处理」功能，可以使引脚间距修约为设定的值。

「引脚间距的修约处理」，是按照修约处理的设置修约引脚的间距。

参考

「引脚间距的修约处理」，在校正类型为「SOP」、「SOJ」、「QFP」、「PLCC」、「引脚缺损」、「接插件 E」、「不规则接插件」时可以使用。

对引脚间距的修约处理进行设置。

选择「工具 (T)」菜单中的「引脚间距的修约处理」-「设置」，打开「设置修约处理」对话框。设置修约

引脚间距时的值、修约范围等。

引脚间距修约处理，是「引脚间距」列表框中的任何 1 个值如在 " 引脚间距 ±「修约范围中设定的值」"

范围以内时，将引脚间距修约为「引脚间距」列表框中的该值。

参考

如已设置了修约处理时，请直接进入 Step2。

「设置修约处理」对话框

修约范围分组框

引脚间距列表框

[删除]按钮[添加]按钮 [保存关闭]按钮 [取消]按钮

66491-S7-00

■「引脚间距」列表框

一览显示修约引脚间距时的值。

■ [ 添加 ] 按钮

在「引脚间距」列表框中添加值。

■ [ 删除 ] 按钮

删除在「引脚间距」列表框中选择的值。

■「修约范围」分组框

指定采用哪种方式决定修约范围。

‧

用相对于引脚间距的比率决定

如采用此方法，选择「百分比」单选按钮后，在右侧的编辑框中输入比率。

例如，在编辑框中输入 10 时，修约范围为「元件的引脚间距 ±( 元件引脚间距的 10%)」。

‧

用长度决定

如采用此方法，选择「mm」单选按钮后，在右侧的编辑框中输入长度。

例如，在编辑框中输入 0.100 时，修约范围为「元件的引脚间距 ±0.100mm」。

4-87

■「自动测量元件尺寸时执行修约处理」选择框

如想要在测量元件尺寸后自动执行引脚间距的修约处理时，勾选此选择框。

■ [ 保存关闭 ] 按钮

保存设置后，关闭「设置修约处理」对话框。

■ [ 取消 ] 按钮

不保存设置，直接关闭「设置修约处理」对话框。

执行引脚间距的修约处理。

点击工具栏的 [ 修约处理 ] 按钮。自动按照设置修约引脚间距后显示修约的结果。

参考
