4-1 13 4 4 执行拼块扩展。 确认设置的内容，点击 [OK] 按钮。 扩展后的贴装信息 参考数据 664C3-S7-00
4-112
4
2
选择「扩展 ( 有 YAMAHA 格式的参考数据 )」。

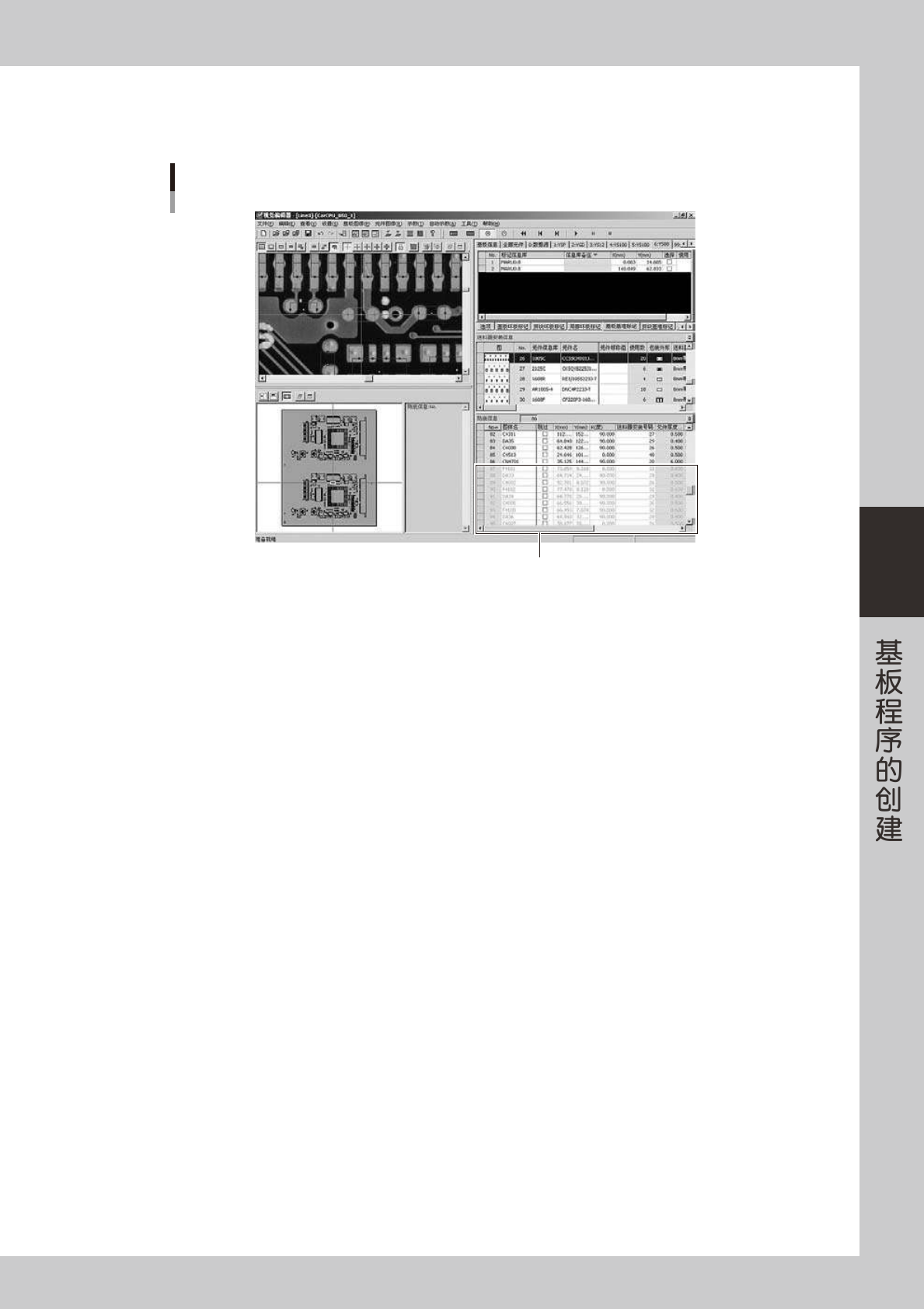

选择「编辑 (E)」菜单中的「拼块处理」-「扩展 ( 有 YAMAHA 格式的参考数据 )」，显示确认画面。
选择确认画面的 [ 是 (Y)] 按钮后，显示「设置拼块扩展 ( 有 YAMAHA 格式的参考数据 )」对话框。
拼块扩展
664C2-S7-00
3
选择反复的方法。
可以选择「图样反复」或「逐步反复」。
图样反复
逐步反复
反复方法
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P01
P01
P01
P01
P01
P02
P02
P02
P02
P02
P02
P03
P03
P03
P03
P03
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
贴装信息的整个记录按位移个数
进行重复。
扩展前
扩展前 扩展后
贴装信息的各个记录分别按位移个数
进行重复。
65409-S7-00
4-113
4
4
执行拼块扩展。
确认设置的内容，点击 [OK] 按钮。
扩展后的贴装信息
参考数据
664C3-S7-00
4-114
4
7.2.2 带拼块 No. 编号的扩展
此扩展方法，是自动在扩展后的贴装信息的图样名等中添加拼块编号的扩展方法。
拼块编号
扩展前的贴装信息 扩展后的贴装信息
664C4-S7-00
1
确认是否有拼块位移信息。
2
选择「扩展 ( 带拼块 No. 编号 )」。
选择「编辑 (E)」菜单中的「拼块处理」-「扩展 ( 带拼块 No. 编号 )」，显示确认画面。

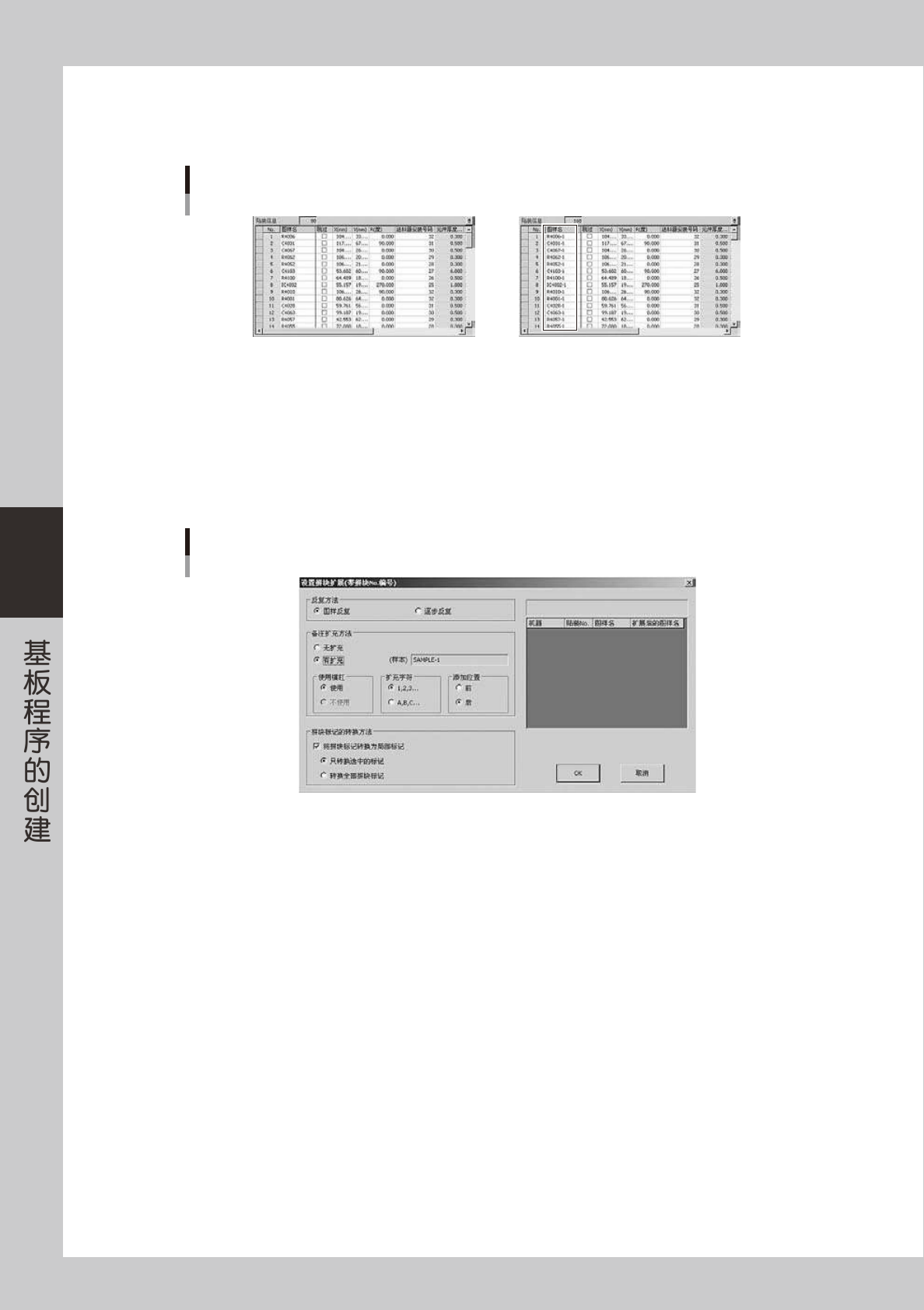

选择确认画面的 [ 是 (Y)] 按钮后，显示「设置拼块扩展 ( 带拼块 No. 编号 )」对话框。
设置拼块扩展的对话框
664C5-S7-00
3
选择反复的方法。
4
选择备注的扩充方法。
点击「有扩充」单选按钮后，选择「使用横杠」、「扩充字符」、「添加位置」。
5
执行拼块扩展。
确认设置的内容后，点击 [OK] 按钮。
