4.15 检查错误
检查正在编辑的元件信息库是否有错误。
1
检查错误。
选择「工具 (T)」菜单中的「检查错误」，对正在编辑的元件信息库检查是否有错误，检查结果显示在
「错误检查」对话框中。

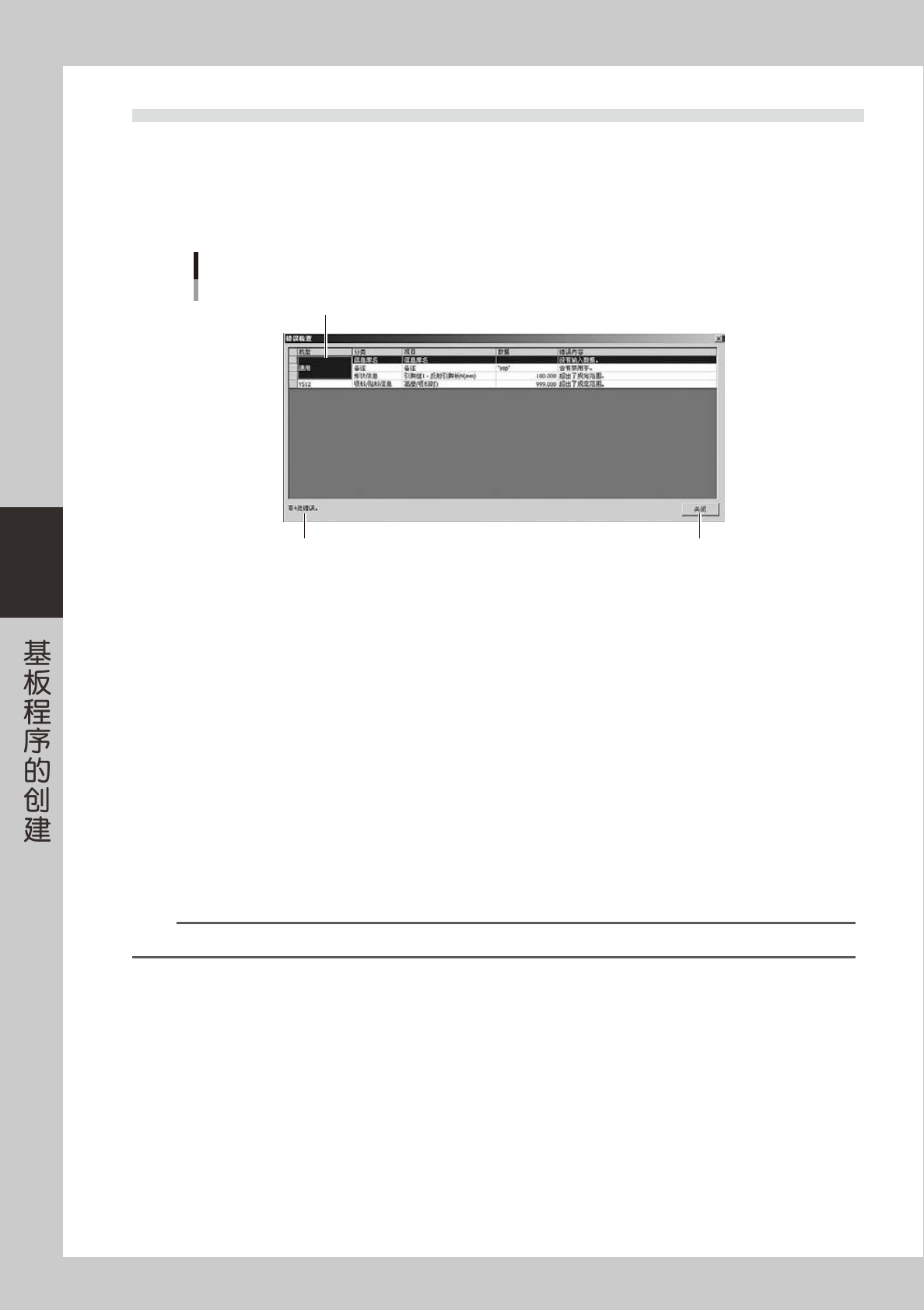

「错误检查」对话框
错误内容表格
错误数量 [关闭] 按钮
664A3-S7-00
■「错误内容」表格
如下所示，显示错误的内容。
「机型」列 ：显示有错误的机型。
「分类」列 ：显示错误所在的信息。
「项目」列 ：显示错误所在的数据项目。
「数据」列 ：显示错误值。
「错误内容」列：显示错误的原因。
■ 错误数量
显示有几处错误。
■ [ 关闭 ] 按钮
关闭「错误检查」对话框。
2
修改错误。
确认错误内容，修改有错的项目。
参考
如再次选择「工具 (T)」菜单中的「检查错误」，「错误检查」对话框的内容会更新为最新状态。
4-97
4
5.标记信息库的创建
标记信息库在标记信息库编辑器创建和编辑。
5.1 标记信息库的新建
要创建新的标记信息库，可以从标记表格的右键弹出菜单启动标记信息库编辑器。
1
在视觉编辑器画面选择机器选项卡。
点击机器选项卡后，会显示标记表格。

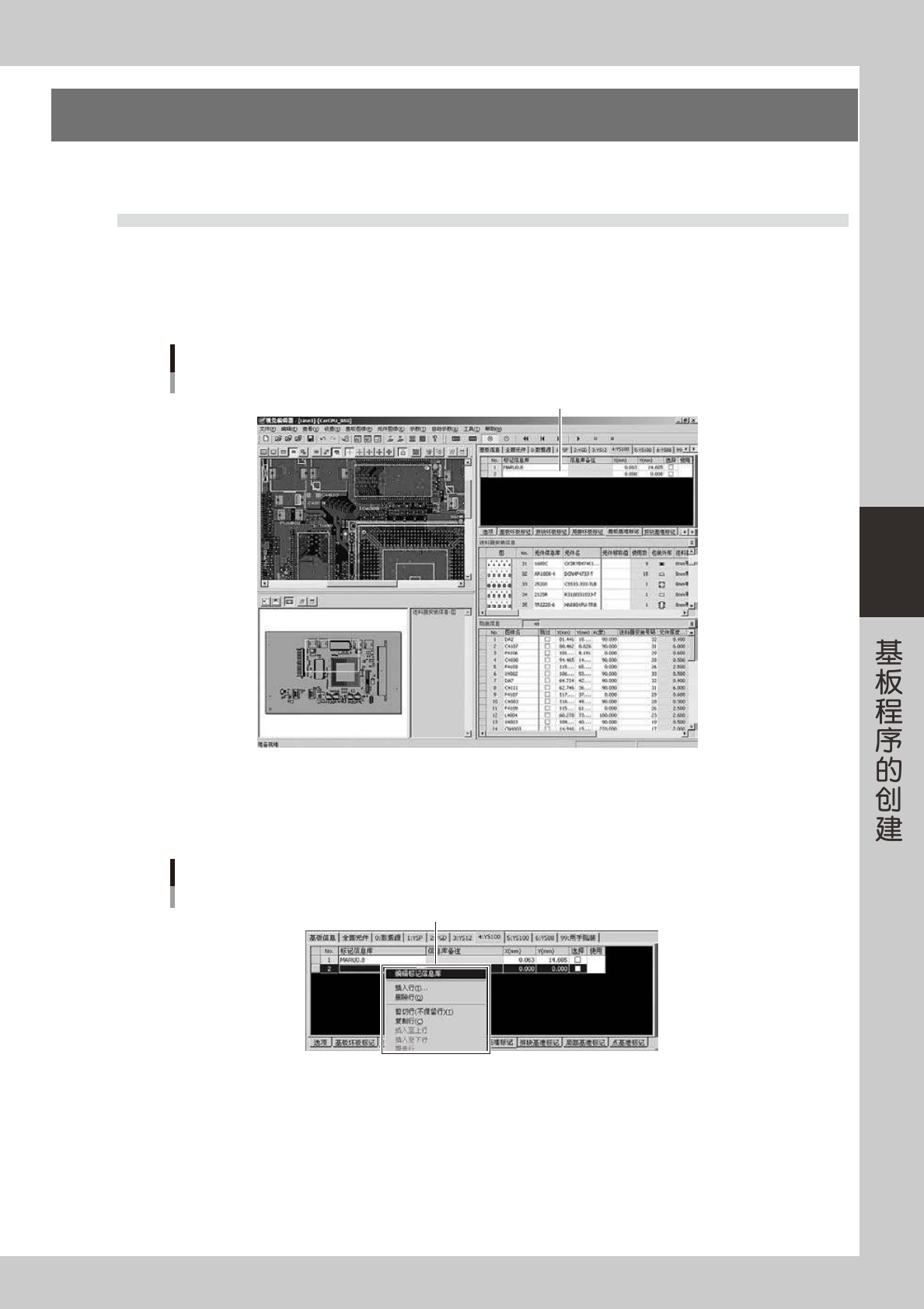

标记表格
标记表格
664A4-S7-00
2
选择标记信息。
用鼠标右键点击标记表格中「标记信息库」为空格的行，打开右键弹出菜单。
标记表格的右键弹出菜单
右键弹出菜单
664A5-S7-00
4-98
4
3
启动标记信息库编辑器。
点击右键弹出菜单中的「编辑标记信息库」，标记信息库编辑器启动后，显示初始画面。

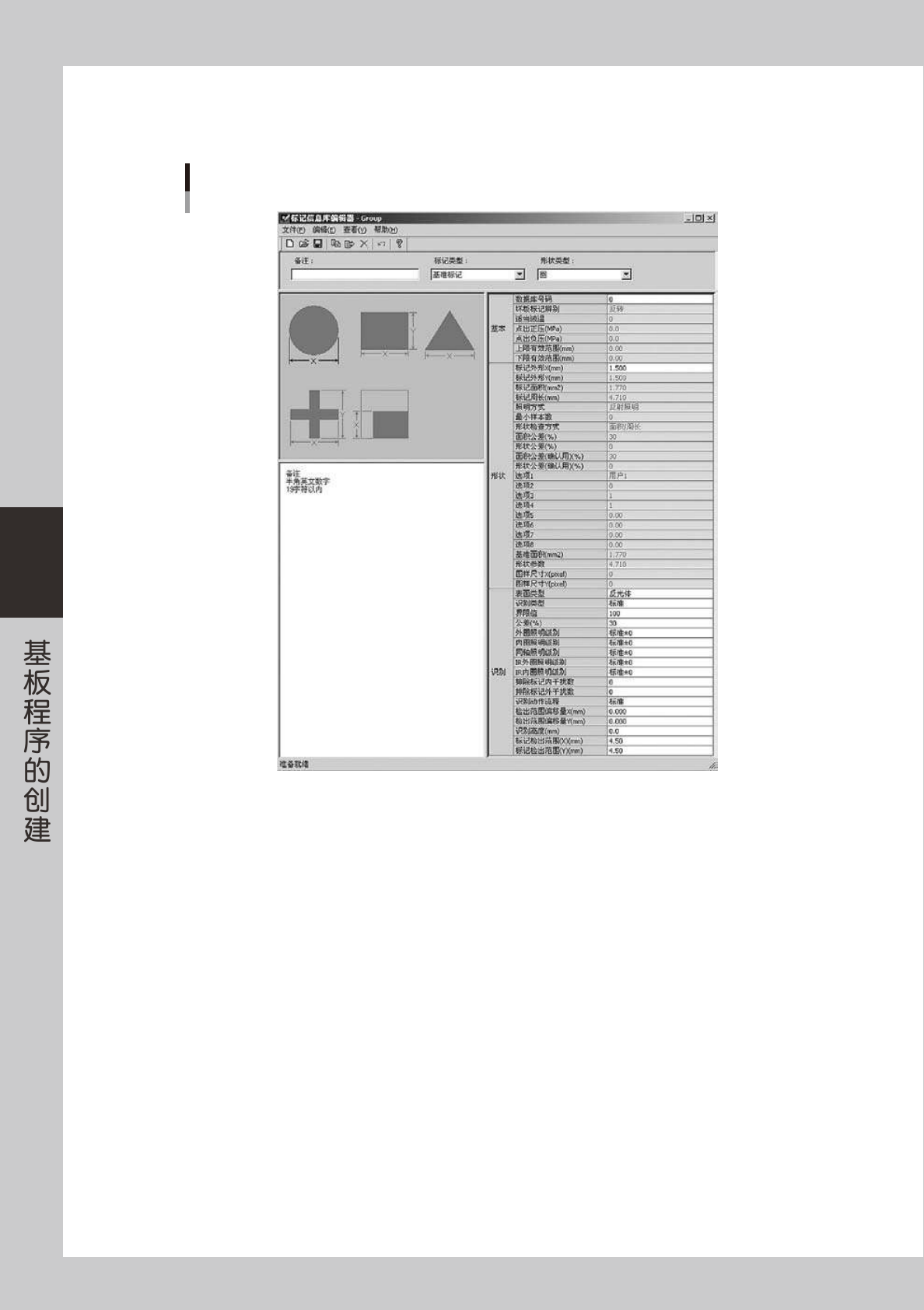

标记信息库编辑器
664A6-S7-00
4
输入「备注」。
根据需要，在「备注」输入框中输入备注 ( 也可以不输入 )。
5
设置「标记类型」、「形状类型」。
先在「标记类型」下拉框中选择标记的类型，再在「形状类型」下拉框中选择形状的类型。
6
设置参数。
在「参数」表格内设置各项参数。
7
保存数据。
点击「文件 (F)」菜单中的「保存 (S)」或工具栏的 [ 保存 ] 按钮，保存数据。
