4-102 4 6. 元件主表的创建 元件主表， 是元件名与元件信息库的一览表。在此表给各元件名设置元件信息库名、 元件标称值、 包装外形、 备注、 CAD 单元格偏移量。创建基板程序时，自动根据此元件主表的信息分配元件信息库。 6.1 一览表的输入 1 选择「元件主表」 。 选择视觉编辑器的「工具 (T)」菜单中的「编辑元件主表」 ，打开「元件主表」画面。 编辑元件主表 664B1-S7-00
4-101
4
3
启动标记信息库编辑器。
点击右键弹出菜单中的「编辑标记信息库」，标记信息库编辑器启动后，显示初始画面。
标记信息库编辑器
664B0-S7-00
4
编辑参数。
编辑「参数」表格内的各项参数。
5
保存数据。
点击「文件 (F)」菜单中的「保存 (S)」或工具栏的 [ 保存 ] 按钮，保存数据。
6
退出标记信息库编辑器。
点击「文件 (F)」菜单中的「退出 (X)」或标题栏右端的 [×] 按钮，退出标记信息库编辑器。
修改的内容反映在视觉编辑器的「标记信息」表格和「基板图像」窗口。
4-102
4
6.元件主表的创建
元件主表，是元件名与元件信息库的一览表。在此表给各元件名设置元件信息库名、元件标称值、包装外形、备注、
CAD 单元格偏移量。创建基板程序时，自动根据此元件主表的信息分配元件信息库。
6.1 一览表的输入
1
选择「元件主表」。
选择视觉编辑器的「工具 (T)」菜单中的「编辑元件主表」，打开「元件主表」画面。
编辑元件主表
664B1-S7-00
4-103
4
2

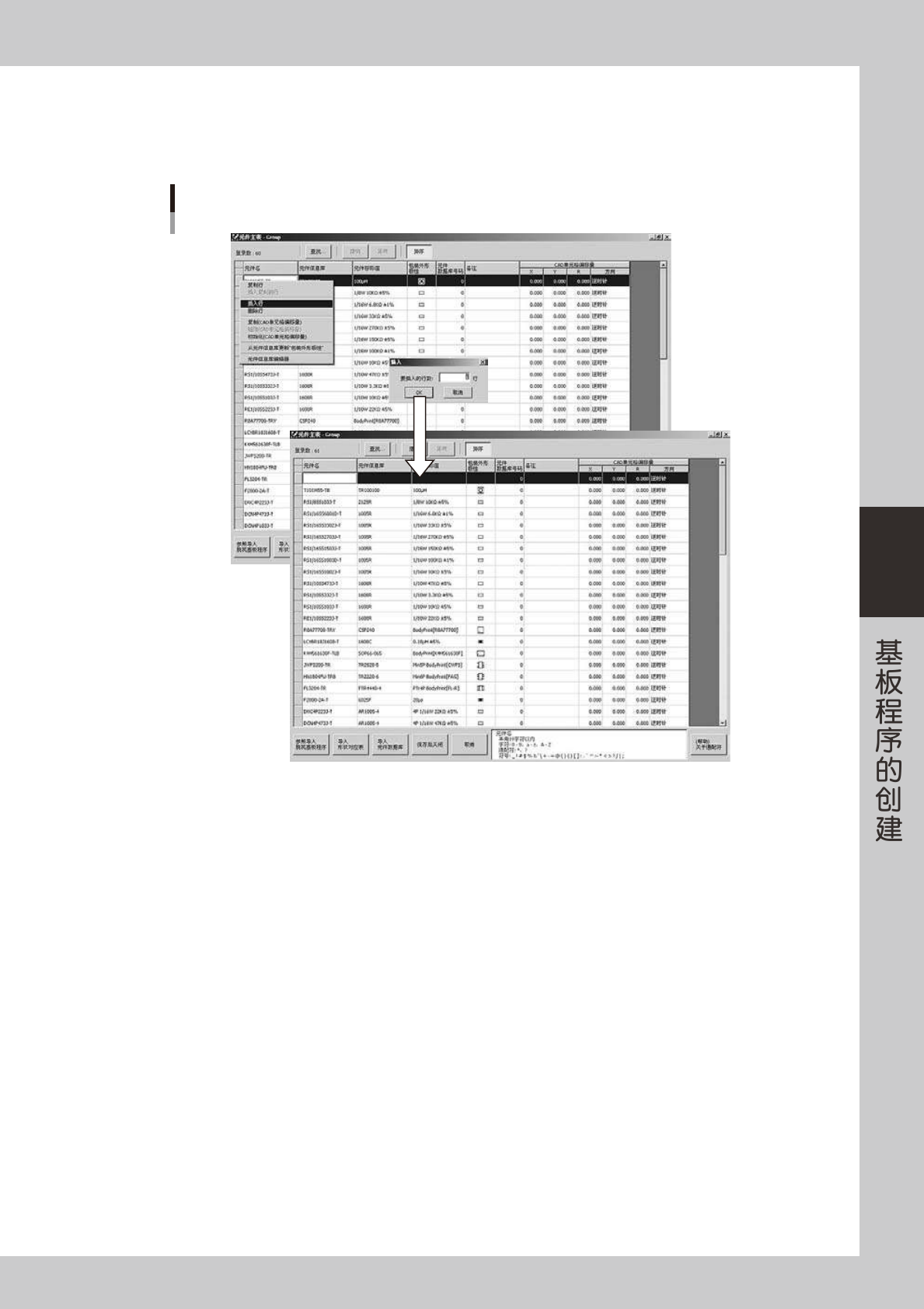

添加行。
将光标对准行头 ( 最左端的列 ) 点击鼠标右键，选择右键弹出菜单中的「插入行」。
在「要插入的行数」输入框中输入行数，点击 [OK] 按钮后，空行被插入。
添加行
664B2-S7-00
3
输入「元件名」。
点击「元件名」单元格，输入元件名。
