4-72 4 ■ 元件图 ( 贴片机监控屏 ) 显示在「元件信息库」中查找到的元件信息库在贴片机监控屏中的示意图。 ■ 元件图 ( 包装外形 ) 显示在「元件信息库」中查找到的元件信息库的包装外形示意图。 ■ [ 用元件信息库编辑器打开 ] 按钮 用元件信息库编辑器打开在「元件信息库」列表中选中的元件信息库。 c 注意 点击 [ 用元件信息库编辑器打开 ] 按钮后，会自动退出元件尺寸测量器。所测量的尺寸信息不会被保存。 w 保存…
4-71
4
q
查找类似元件。
想要查找类似元件时，点击 [ 查找类似元件 ] 按钮。查找并显示尺寸近似的元件。
查找类似元件
[查找类似元件] 按钮
66470-S7-00
查找到类似元件后显示的画面
[用元件信息库编辑器打开] 按钮
元件图
(贴片机监控屏)
元件信息库
元件信息
元件图
(包装外形)
66471-S7-00
■ 元件信息库
显示与测量的元件类似的元件信息库列表。
■ 元件信息
显示与测量的元件类似的元件的尺寸。「测量结果」列中显示测量的元件的尺寸，「元件信息」列中显示在「元件信息库」
查找到的元件信息库的尺寸。
4-72
4
■ 元件图 ( 贴片机监控屏 )
显示在「元件信息库」中查找到的元件信息库在贴片机监控屏中的示意图。
■ 元件图 ( 包装外形 )
显示在「元件信息库」中查找到的元件信息库的包装外形示意图。
■ [ 用元件信息库编辑器打开 ] 按钮
用元件信息库编辑器打开在「元件信息库」列表中选中的元件信息库。
c
注意
点击 [ 用元件信息库编辑器打开 ] 按钮后，会自动退出元件尺寸测量器。所测量的尺寸信息不会被保存。
w
保存测量结果。
点击 [ 保存退出 ] 按钮，测量的尺寸会被登录至元件信息库编辑器后退出元件尺寸测量器。
保存测量结果
[保存退出] 按钮
66472-S7-00
4-73
4

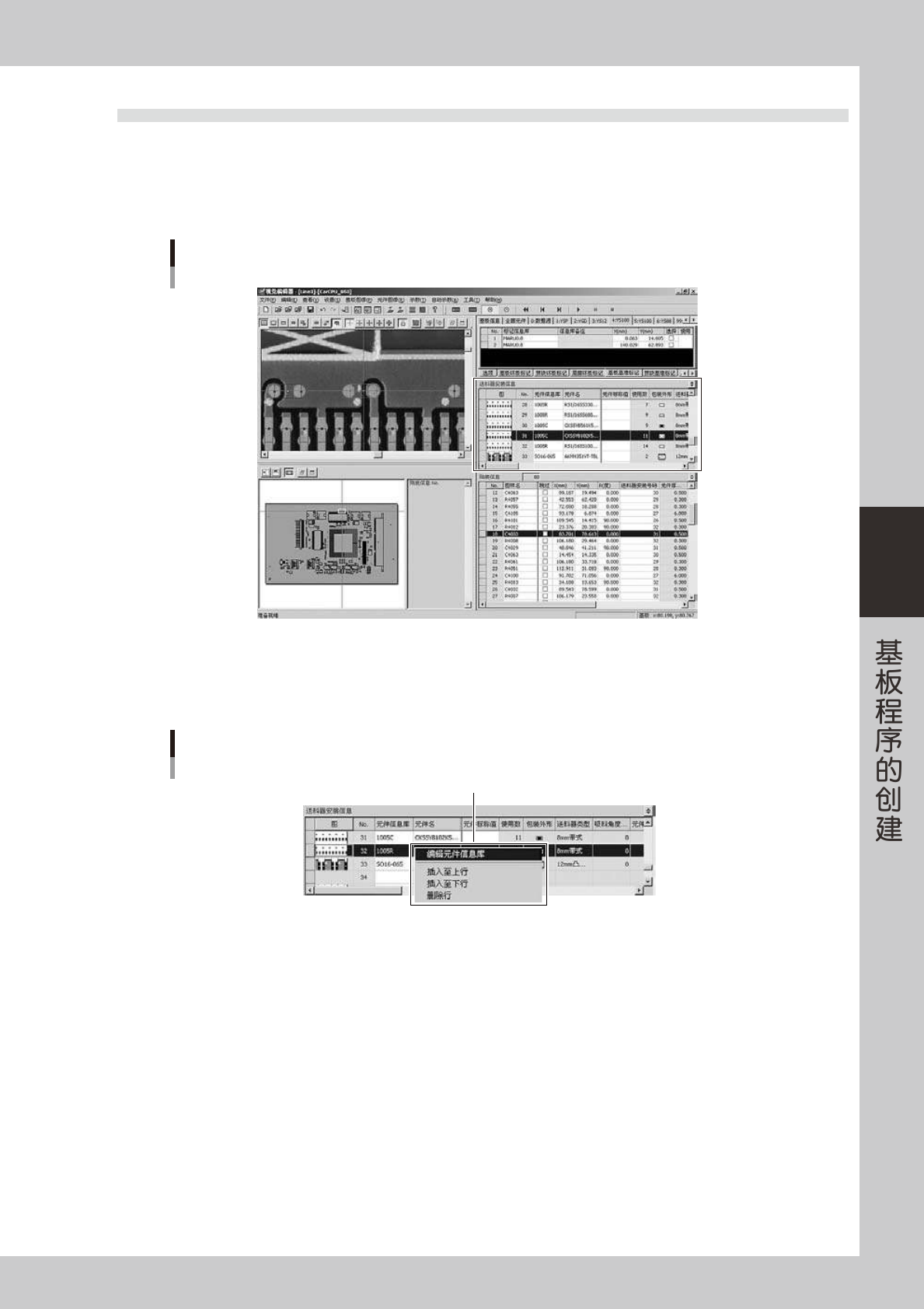

4.4 编辑已有的元件信息库
编辑已有的元件信息库时，从送料器安装信息表格的右键弹出菜单启动元件信息库编辑器。
1
在视觉编辑器画面选择机器选项卡。
点击机器选项卡后，会显示送料器安装信息表格。
送料器安装信息表格
66473-S7-00
2
选择送料器安装信息。
用鼠标右键点击送料器安装信息表格中想要编辑的有元件信息库名的行，打开右键弹出菜单。
送料器安装信息表格的右键弹出菜单
右键弹出菜单
66474-S7-00
