4-105 4 6.2 参照脱机基板程序 从已有的脱机基板程序的送料器安装信息创建元件主表。 参照脱机基板程序 Step3 Step2 Step1 664B5-S7-00 1 选择「参照导入脱机基板程序」 。 点击「元件主表」对话框画面的 [ 参照导入脱机基板程序 ] 按钮， 打开「选择脱机基板程序」对话框。 2 选择脱机基板程序。 从「选择脱机基板程序」对话框中选择脱机基板程序，点击 [ 打开 ] 按钮后，显示「选择机器」对话框。 …
4-104
4
4

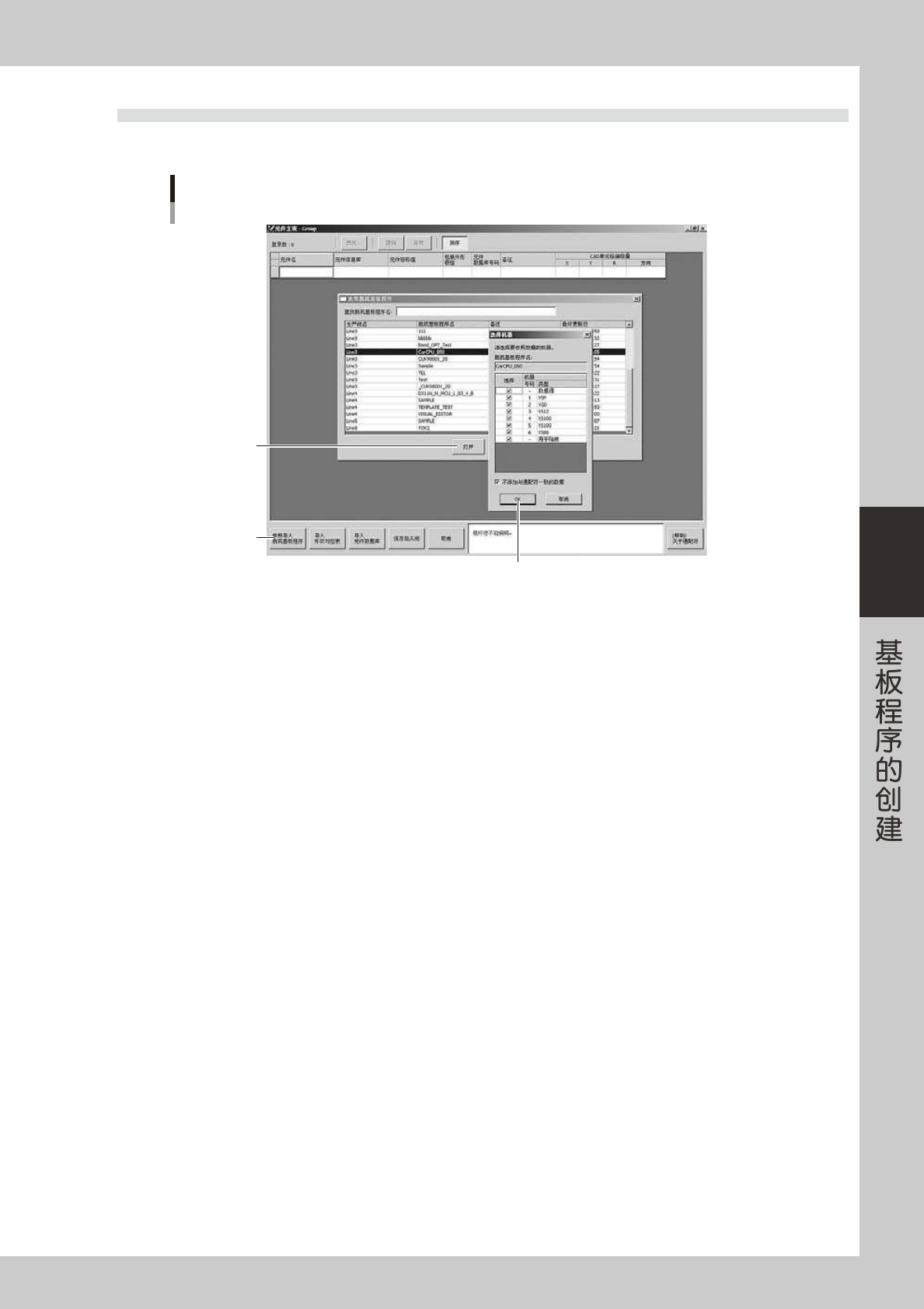

选择「元件信息库」。
选择「元件信息库」单元格，点击右端的按钮，打开「选择元件信息库」对话框。
从一览表中选择元件信息库，点击 [OK] 按钮后，所选元件信息库名显示在「元件信息库」单元格中。
元件信息库的选择
664B3-S7-00
参考
「元件信息库」单元格也可以通过键盘直接输入。
5
选择「包装外形极性」。
选择「包装外形极性」单元格，点击右端的按钮，打开「选择包装外形极性」对话框。
从一览表中选择包装外形极性，点击 [OK] 按钮后，所选包装外形极性显示在「包装外形极性」单元格中。
「选择包装外形极性」对话框
664B4-S7-00
参考
要显示包装外形极性，必须安装造字程序。安装方法，请参照安装 CD 的「
╲
Support
╲
VisualEditor
╲
EUDC」文件夹中的安装
步骤书。
6
输入其它项目。
分别在「元件标称值」、「元件信息库号码」、「备注」、「CAD 单元格偏移量」各单元格内输入值。
4-105
4
6.2 参照脱机基板程序
从已有的脱机基板程序的送料器安装信息创建元件主表。
参照脱机基板程序
Step3
Step2
Step1
664B5-S7-00
1
选择「参照导入脱机基板程序」。
点击「元件主表」对话框画面的 [ 参照导入脱机基板程序 ] 按钮，
打开「选择脱机基板程序」对话框。
2
选择脱机基板程序。
从「选择脱机基板程序」对话框中选择脱机基板程序，点击 [ 打开 ] 按钮后，显示「选择机器」对话框。
3
选择机器。
在「选择机器」对话框中选择要参照数据的机器后，点击 [OK] 按钮。
4-106
4
6.3 导入形状对应表
从形状对应表创建元件主表。
导入形状对应表
Step1 Step2
664B6-S7-00

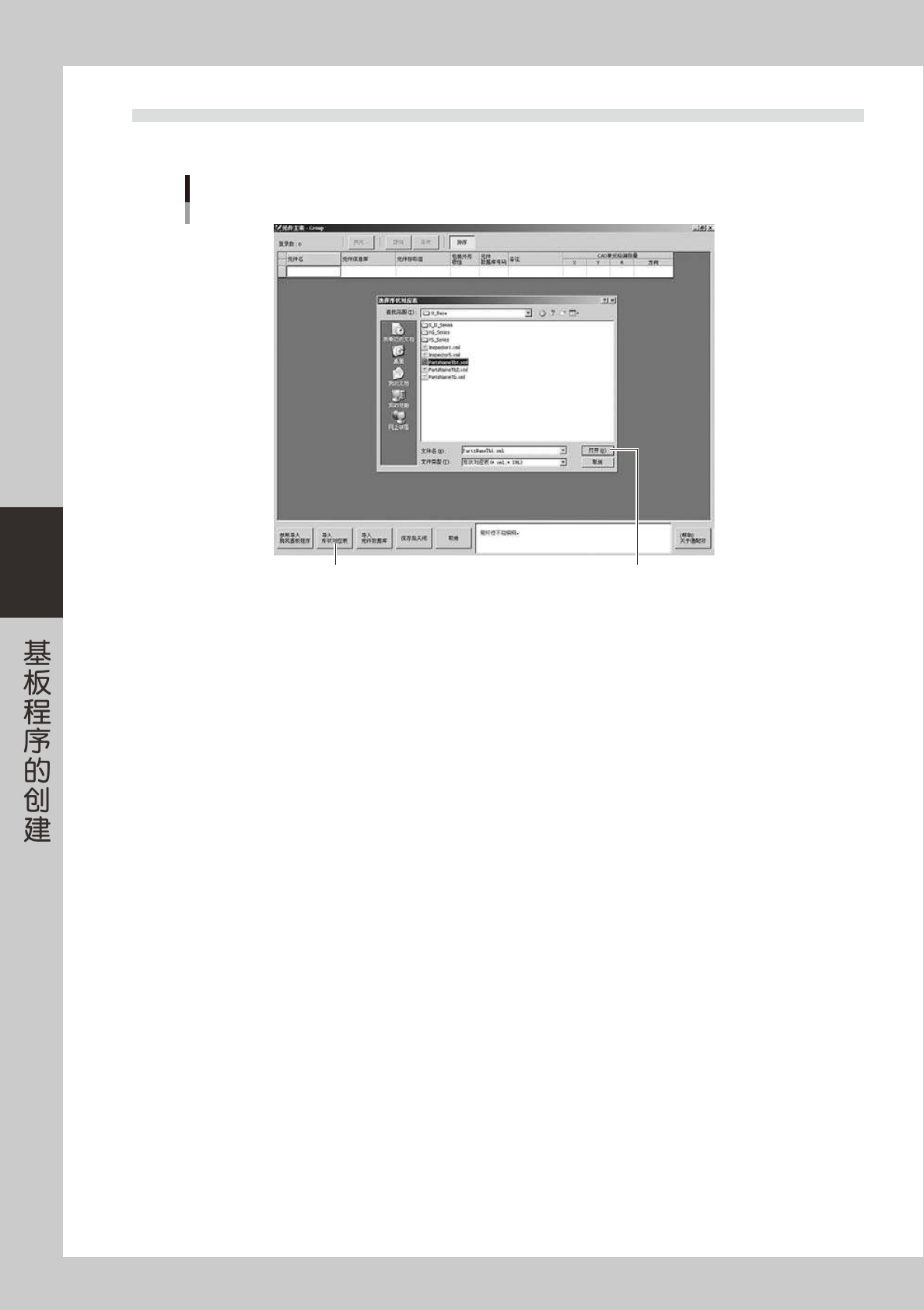

1
选择「导入形状对应表」。
点击「元件主表」对话框中的 [ 导入形状对应表 ] 按钮，打开「选择形状对应表」对话框。
2
选择形状对应表。
在「选择形状对应表」对话框中选择形状对应表后，点击 [ 打开 (O)] 按钮。
