1-7 1 基板图像工具栏 操作基板图像画面时使用。 1 2 3 4 5 6 7 8 9 10 11 基板图像工具栏 66110-S7-00 1. [ 图像倍率 ] 按钮 放大或缩小基板图像的显示。 2. [ 自动变焦有效 / 无效 ] 按钮 在表格、基板图像、整体图中选择了元件时，自动变焦使整个元件全部显示在基板图像画面内。 3. [ 只显示动态元件 ] 按钮 只显示当前为动态的元件。 4. [ 只显示动态送料器 ] 按钮 只…
1-6
1
4. [ 打开基板图像 ] 按钮
打开基板图像，使之显示在基板图像画面。
参考
[ 打开基板图像 ] 按钮与「基板图像 (P)」菜单中的「打开基板图像 (O)」功能相同。
5. [ 保存 ] 按钮
覆盖保存正在编辑的脱机基板程序。
参考
[ 保存 ] 按钮与「文件 (F)」菜单中的「保存 (S)」功能相同。
6. [ 撤销 ] 按钮
撤销上一次操作。
参考
[ 撤销 ] 按钮与「编辑 (E)」菜单中的「撤销 (U)」功能相同。
7. [ 重做 ] 按钮
重做撤销的操作。
参考
[ 重做 ] 按钮与「编辑 (E)」菜单中的「重做 (R)」功能相同。
8. [ 添加至元件主表 ] 按钮
将送料器信息添加至元件主表。
参考
[ 添加至元件主表 ] 按钮与「编辑 (E)」菜单中的「添加至元件主表」功能相同。
9. [ 放大基板图像窗口 ] 按钮
放大基板图像的窗口。再次点击则复原。
参考
[ 放大基板图像窗口 ] 按钮与「查看 (V)」菜单中的「放大基板图像窗口 (B)」功能相同。
10.[ 放大整体图窗口 ] 按钮
放大整体图的窗口。再次点击则复原。
参考
[ 放大整体图窗口 ] 按钮与「查看 (V)」菜单中的「放大整体图窗口 (M)」功能相同。
11.[ 排列窗口 ] 按钮
使窗口大小被调整了的基板图像画面、整体图画面、数据编辑画面返回默认状态。
参考
[ 排列窗口 ] 按钮与「查看 (V)」菜单中的「排列窗口 (A)」功能相同。
12.[ 版本信息 ] 按钮
显示视觉编辑器的版本。
参考
[ 版本信息 ] 按钮与「帮助 (H)」菜单中的「版本信息 (A)」功能相同。
1-7
1
基板图像工具栏
操作基板图像画面时使用。
1 2 3 4 5 6 7 8 9 10 11
基板图像工具栏
66110-S7-00
1. [ 图像倍率 ] 按钮
放大或缩小基板图像的显示。
2. [ 自动变焦有效 / 无效 ] 按钮
在表格、基板图像、整体图中选择了元件时，自动变焦使整个元件全部显示在基板图像画面内。
3. [ 只显示动态元件 ] 按钮
只显示当前为动态的元件。
4. [ 只显示动态送料器 ] 按钮
只显示当前为动态的送料器元件。
5. [ 显示跳过元件 ] 按钮
显示被设置为跳过的元件。
6. [ 十字光标宽 ] 按钮
指定十字光标的线宽。
7. [ 解除窗口最大化 ] 按钮
使用窗口多显示器时，将最大化的基板图像窗口还原至最大化之前的大小。
c
注意
[ 解除窗口最大化 ] 按钮，只有 PC-5 可以使用。
8. [ 窗口最大化 ] 按钮
使用窗口多显示器时，将基板图像窗口放大到最大。
c
注意
[ 窗口最大化 ] 按钮，只有 PC-5 可以使用。
9. [ 显示元件图像光标的正面 ] 按钮
显示元件图像光标的正面。
c
注意
[ 显示元件图像光标的正面 ] 按钮，只有 PC-5 可以使用。
10.[ 显示元件图像光标的背面 ] 按钮
显示元件图像光标的背面。
c
注意
[ 显示元件图像光标的背面 ] 按钮，只有 PC-5 可以使用。
11.[ 元件图像光标透明度 ] 按钮
显示元件图像光标的透明度。
c
注意
[ 元件图像光标透明度 ] 按钮，只有 PC-5 可以使用。
1-8
1

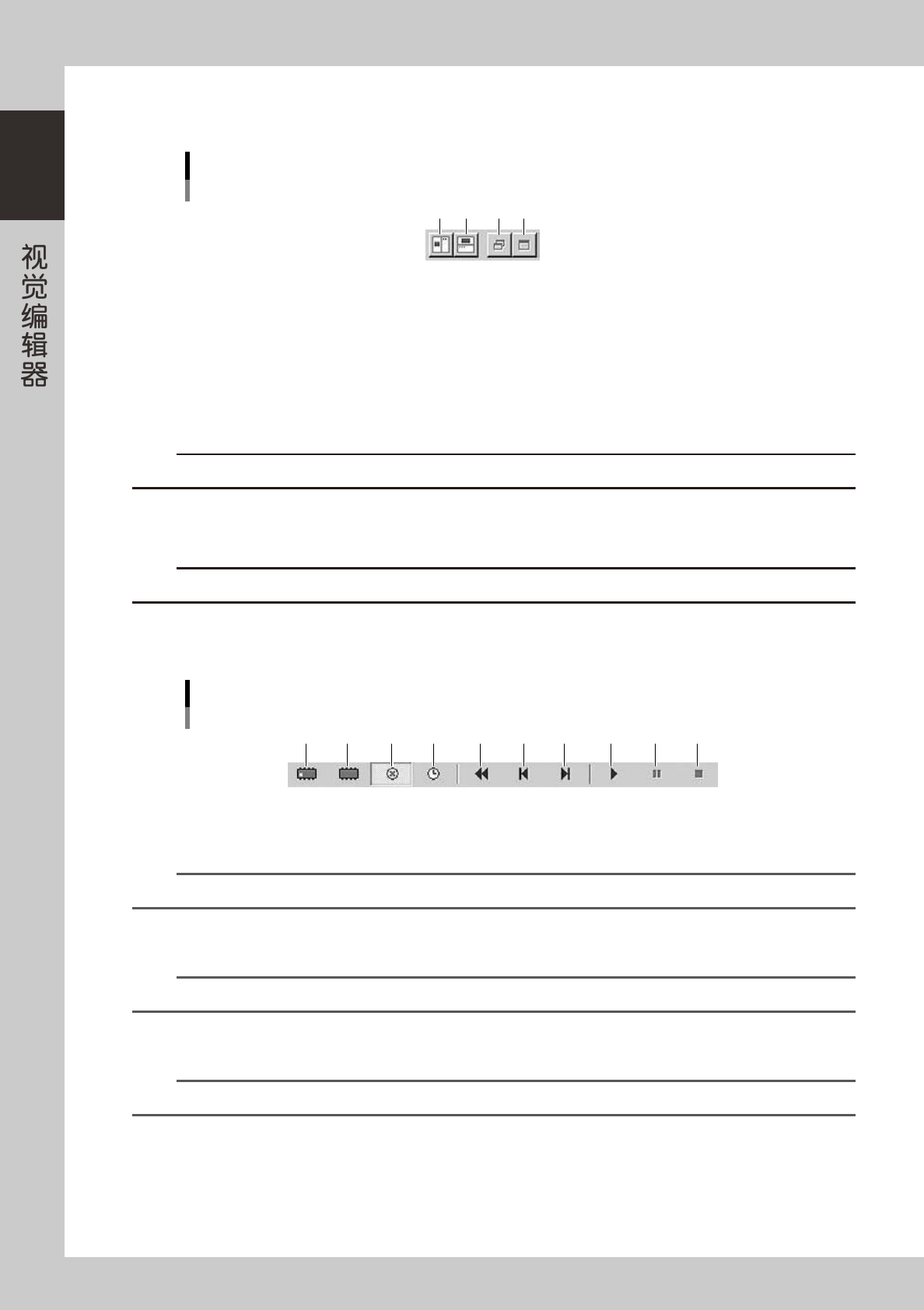

整体图工具栏
操作整体图画面时使用。
1 2 3 4
整体图工具栏
66111-S7-00
1. [ 垂直分割整体图 / 帮助 ] 按钮
垂直排列整体图像和帮助。
2. [ 水平分割整体图 / 帮助 ] 按钮
水平排列整体图像和帮助。
3. [ 解除窗口最大化 ] 按钮
使用窗口多显示器时，将最大化的整体图像窗口还原至最大化之前的大小。
c
注意
[ 解除窗口最大化 ] 按钮，只有 PC-5 可以使用。
4. [ 窗口最大化 ] 按钮
使用窗口多显示器时，将整体图像窗口放大到最大。
c
注意
[ 窗口最大化 ] 按钮，只有 PC-5 可以使用。
跟踪用工具栏
操作数据编辑画面时使用。
1 2 3 4 5 6 7 8 9 10
跟踪用工具栏
66112-S7-00
1. [ 在有极性的元件处停下 ] 按钮
设置是否在有极性的元件处停下。
参考
[ 在有极性的元件处停下 ] 按钮与「工具 (T)」菜单中的「跟踪」-「在有极性的元件处停下」功能相同。
2. [ 在 " 跳过 " 元件处停下 ] 按钮
设置是否在被设置为跳过的元件处停下。
参考
[ 在 " 跳过 " 元件处停下 ] 按钮与「工具 (T)」菜单中的「跟踪」-「在 " 跳过 " 元件处停下」功能相同。
3. [ 在未使用的标记处停下 ] 按钮
设置是否在未使用的标记处停下。
参考
[ 在未使用的标记处停下 ] 按钮与「工具 (T)」菜单中的「跟踪」-「在未使用的标记处停下」功能相同。
