3.18 贴片机数据的导入
以下，介绍将贴片机数据转换为脱机数据的方法。
1
选择贴片机的基板程序。

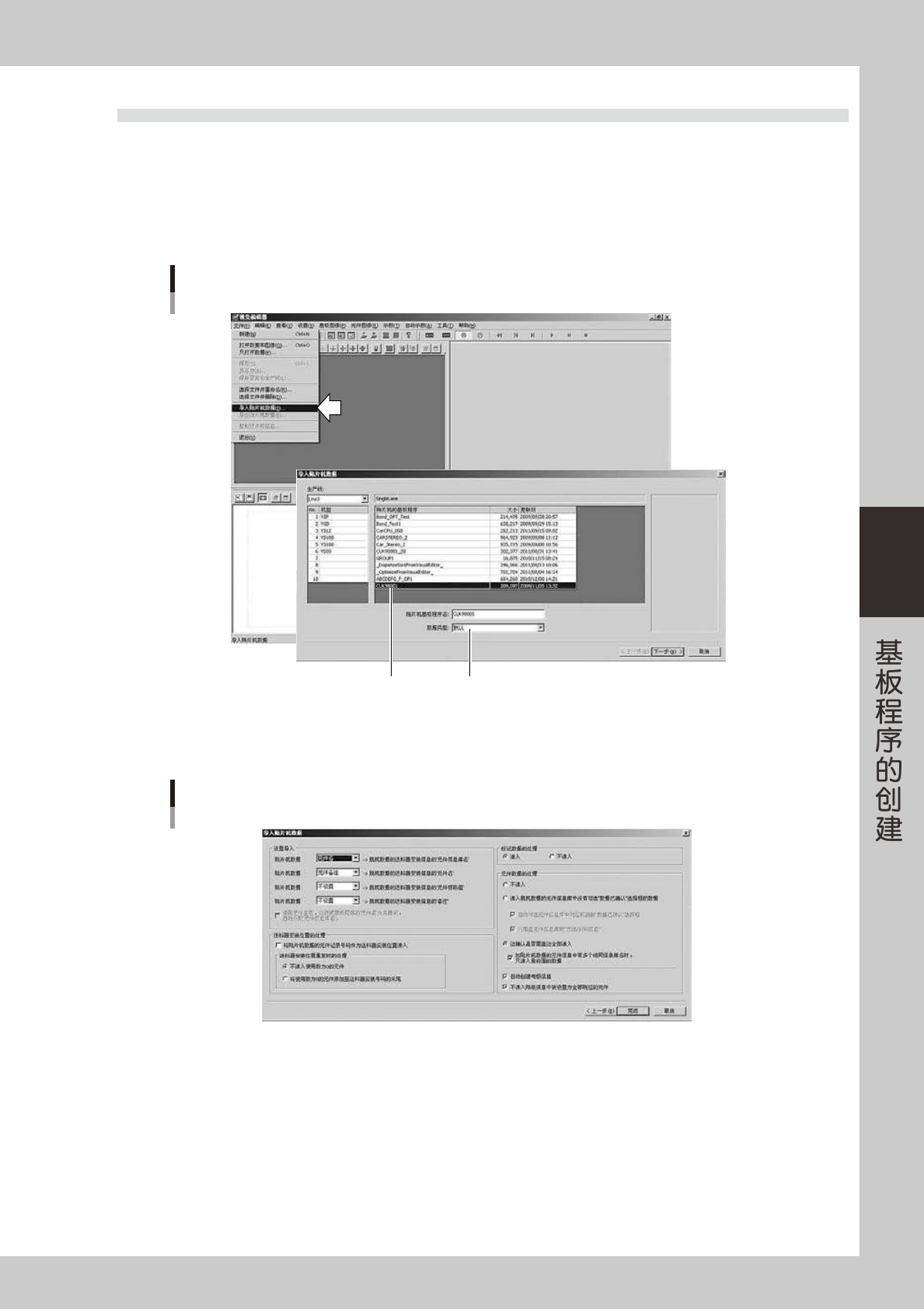

1. 选择「文件 (F)」菜单中的「导入贴片机数据 (I)」后，显示「导入贴片机数据」对话框。
2. 选择贴片机的基板程序、数据类型后，点击 [ 下一步 (N)] 按钮。
贴片机数据的导入
选择数据类型选择基板程序
66444-S7-00
2
设置导入条件。
导入条件
66445-S7-00
4-54
4
■「设置导入」
指定将贴片机数据的「元件名」和「元件备注」分配至脱机数据的哪项数据。
■「使用元件主表，以脱机基板程序的‘元件名’为关键词，自动分配‘元件信息库名’」
在视觉编辑器执行「导入贴片机数据」时，会自动在「元件名」与「元件信息库」之间建立关联。旧版本的视觉编辑器不具
备此功能，因此即使执行「导入贴片机数据」也不会在「元件名」与「元件信息库」之间建立关联，导入后必须手动使其建
立关联。
参考
‧
本功能只在「导入贴片机数据」对话框的「脱机数据的送料器安装信息的‘元件信息库名’」为「不设置」时才有效。
‧
与旧版本的功能比较 ：
旧版本
导入时无法自动分配元件信息库。
因此，分配了临时的元件信息库后，必须执行「编辑」-「分配元件信息库」。用「元件名」查找「元件主表」，找到时分配
建立了关联的元件信息库。
本功能
导入时利用「元件主表」的关联，可以不必创建临时的元件信息库而直接分配目的元件信息库。
与旧版本的功能比较
贴装数据
脱机基板程序
元件主表
元件名
元件名
临时的元件信息库
元件信息库 元件名
1. [导入贴片机数据]
此时还没有分配目的元件信息库。
(临时的元件信息库)
2. [编辑] - [分配元件信息库]
用元件名查找元件信息库，如找到，则在
「临时的元件信息库」中分配目的元件信
息库
贴装数据
脱机基板程序
元件主表
元件名
元件名
元件信息库
元件信息库
元件名
1. [导入贴片机数据]
此时已分配目的元件信息库
* 不必执行旧版本中的上述 2 ，直接分配
目的信息库。
自动分配
旧版本
本功能
65407-S7-00
4-55
4
■「送料器安装位置的处理」
如想要将贴片机数据的元件记录号码作为送料器安装位置读入时，勾选「将贴片机数据的元件记录号码作为送料器安装位置
读入」的选择框。如想要直接按照创建的送料器安装位置导入时，删除选择框中的勾号。
■「送料器安装位置重复时的处理」
按照送料器安装位置导入时，选择当送料器安装位置重复时的导入方法。
参考
如「送料器安装位置」重复的元件在 1 个以上时，作为「多杆 / 多盘送料器化」导入。此外，盘装元件时，会确认料架的开始位置
和结束位置是否重复，如重复时，作为「多杆 / 多盘送料器化」导入。
■「标记数据的处理」
要导入标记数据时，选择「读入」。
■「元件数据的处理」
如不想导入元件数据时，选择「不读入」。当脱机数据中有相同的元件信息库名时如想确认是否覆盖时，选择「边确认是否
覆盖边全部读入」的选择框。如只想导入已有元件信息库中没有勾选「数据已确认」选择框的数据时，勾选「读入脱机数据
的元件信息库中没有勾选″数据已确认″选择框的数据」。
■「自动创建电极信息」
如要在读入的元件信息库自动创建电极信息时，勾选「自动创建电极信息」的选择框。
■「不读入贴装信息中被设置为全部跳过的元件」
如不想读入在贴装信息中被设置为全部跳过的元件时，勾选「不读入贴装信息中被设置为全部跳过的元件」。同一元件在贴
装信息中有部分被设置为跳过时，会被读入。
3
执行导入。
点击 [ 完成 ] 按钮，开始导入。导入完后，显示「数据编辑画面」和「基板图像画面」。
