2.基本操作
以下，介绍元件信息库编辑器的基本操作方法。
2.1 元件信息库编辑器画面

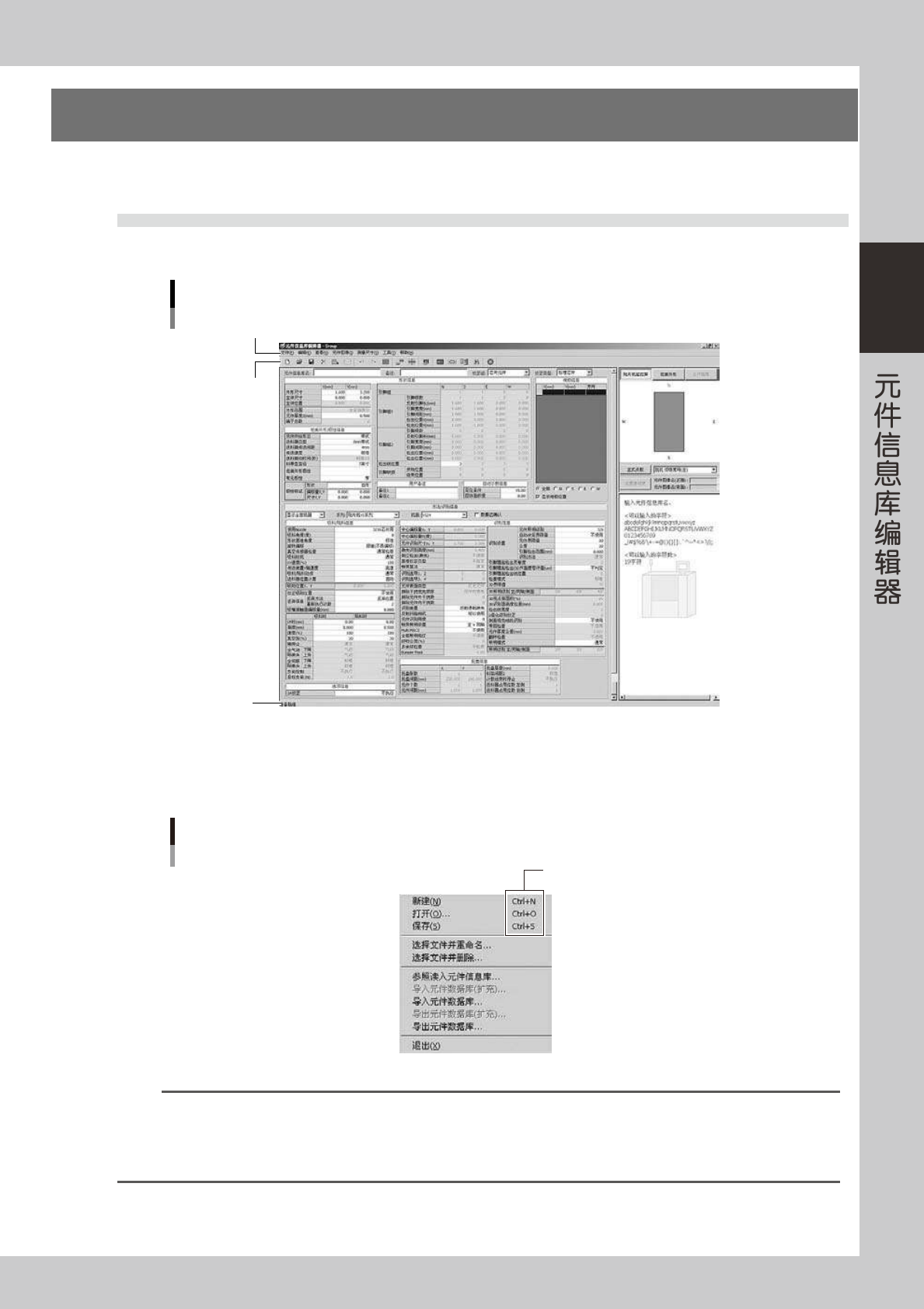

启动元件信息库编辑器后，显示如下图所示的画面。
元件信息库编辑器的初始画面
菜单
工具栏
状态栏
66203-S7-00
●菜单
元件信息库编辑器的命令已按项目被分类并作为菜单登录在菜单栏。点击菜单的文字部分，可以显示各项命令。
菜单
快捷键
66204-S7-00
参考
同时按键盘上多个键或单独按 [F1] 等功能键，也可以执行命令，这些键称为「快捷键」。
可以用快捷键操作的命令，在菜单中的项目边上都有快捷键的显示。
例如 ：「新建 (N)」命令，也可以通过同时按键盘的 [Ctrl] 键和 [N] 键的快捷方式执行。
熟练掌握元件信息库编辑器的操作后，熟记快捷键可以进一步提高编辑数据的效率。
2-4
2

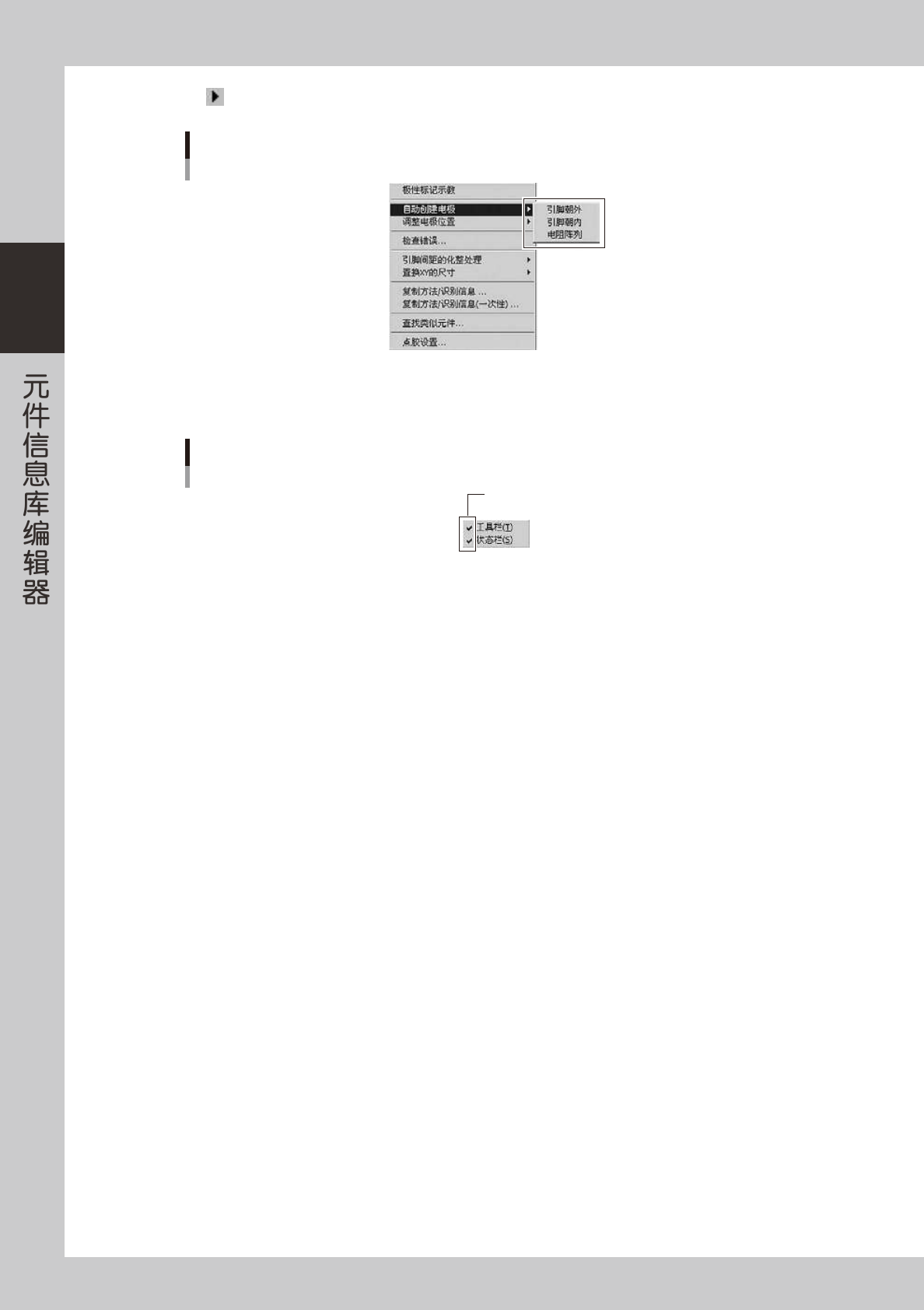

菜单中有 标记的命令，表示该命令有下设菜单。下设菜单称为「子菜单」。
子菜单
66205-S7-00
如菜单前有勾号，表示此菜单命令已被选中。
通过选择菜单，可以使菜单命令在选与不选之间切换。
勾号
勾号
66206-S7-00
2-5
2

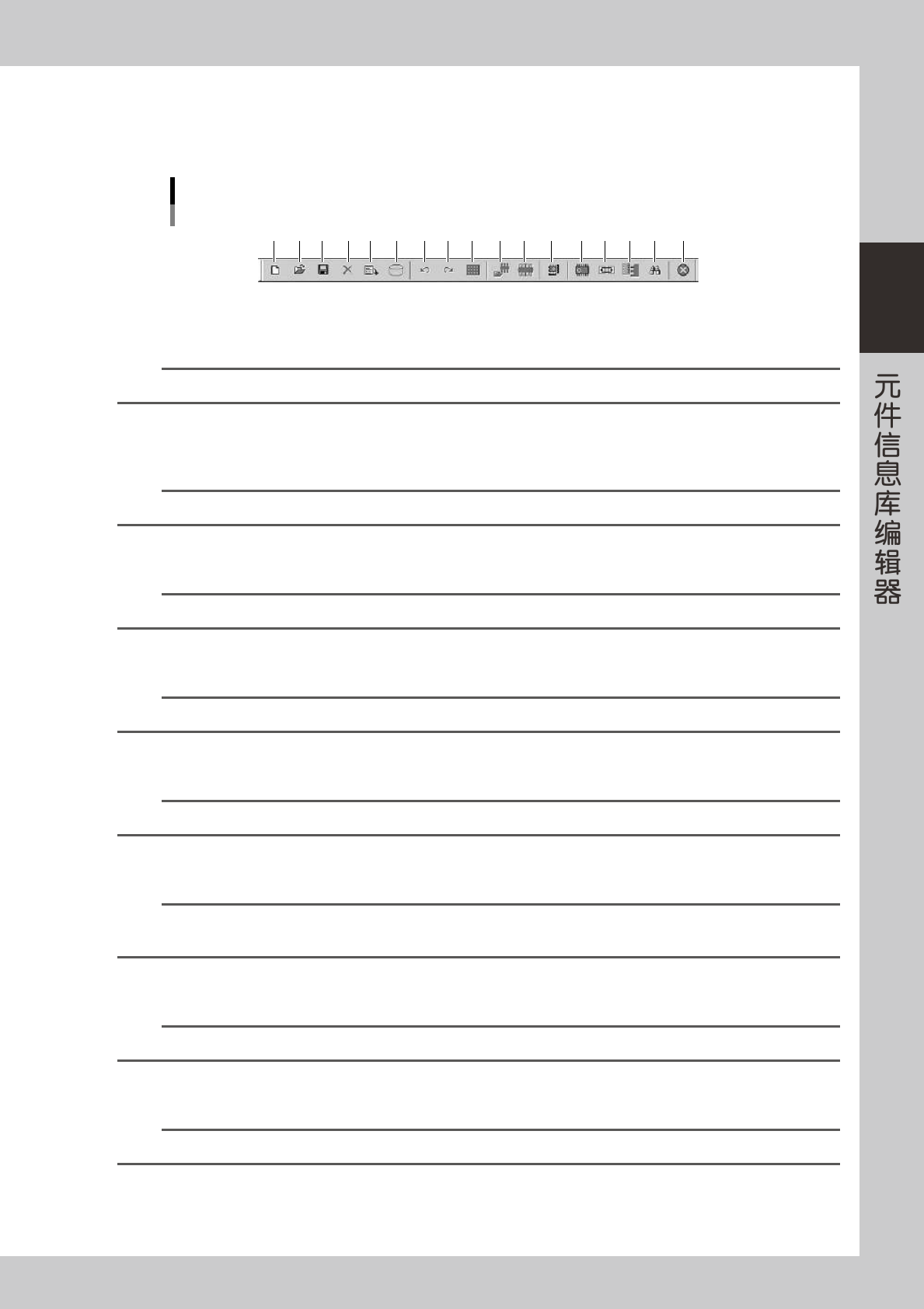

●工具栏
元件信息库编辑器中经常使用的功能已用按钮形式登录在工具栏。
选择「查看 (V)」菜单中的「工具栏 (T)」，可以使「工具栏」在显示与隐藏之间切换。
1 2 3 4 5 6 7 8 9 10 12 13
工具栏
14 15 16 1711
66207-S7-00
1. [ 新建 ] 按钮
创建新的元件信息库。
参考
[ 新建 ] 按钮与「文件 (F)」菜单中的「新建 (N)」功能相同。
2. [ 打开 ] 按钮
打开登录的元件信息库。
显示「打开元件信息库」对话框。
参考
[ 打开 ] 按钮与「文件 (F)」菜单中的「打开 (O)」功能相同。
3. [ 保存 ] 按钮
保存正在编辑的元件信息库。
参考
[ 保存 ] 按钮与「文件 (F)」菜单中的「保存 (S)」功能相同。
4. [ 删除 ] 按钮
删除所选的元件信息库。
参考
[ 删除 ] 按钮与「文件 (F)」菜单中的「选择文件并删除」功能相同。
5. [ 参照信息库 ] 按钮
参照所选的元件信息库。
参考
[ 参照信息库 ] 按钮与「文件 (F)」菜单中的「参照读入元件信息库」功能相同。
6. [ 导入数据库 ] 按钮
从元件数据库导入元件数据。
参考
[ 导入数据库 ] 按钮与「文件 (F)」菜单中的「导入元件数据库」功能相同。关于导入元件数据库的详细内容，参照后述第 4 章「基
板程序的创建」中的「8.参照元件数据库」。
7. [ 撤销 ] 按钮
撤销上一次操作。
参考
[ 撤销 ] 按钮与「编辑 (E)」菜单中的「撤销 (U)」功能相同。
8. [ 重做 ] 按钮
重做撤销的操作。
参考
[ 重做 ] 按钮与「编辑 (E)」菜单中的「重做 (R)」功能相同。
