4-100
4

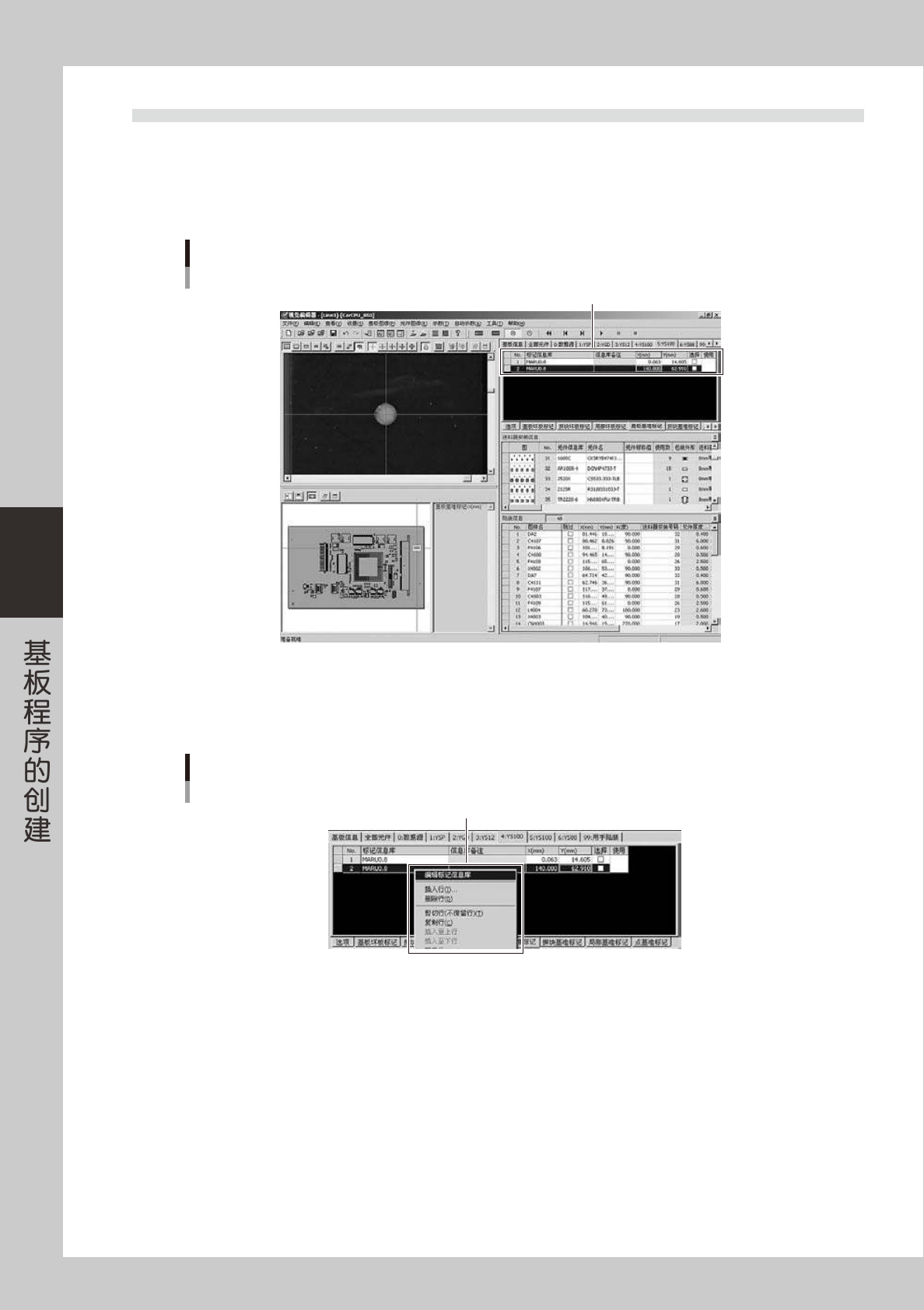

5.2 编辑已有的标记信息库
要编辑已有的标记信息库，可以从标记表格的右键弹出菜单启动标记信息库编辑器。
1
在视觉编辑器画面选择机器选项卡。
点击机器选项卡后，会显示标记表格。
标记表格
标记表格
664A8-S7-00
2
选择标记信息。
用鼠标右键点击想要编辑的「标记信息库」单元格中有标记信息库名的行，打开右键弹出菜单。
标记表格的右键弹出菜单
右键弹出菜单
664A9-S7-00
4-101
4
3

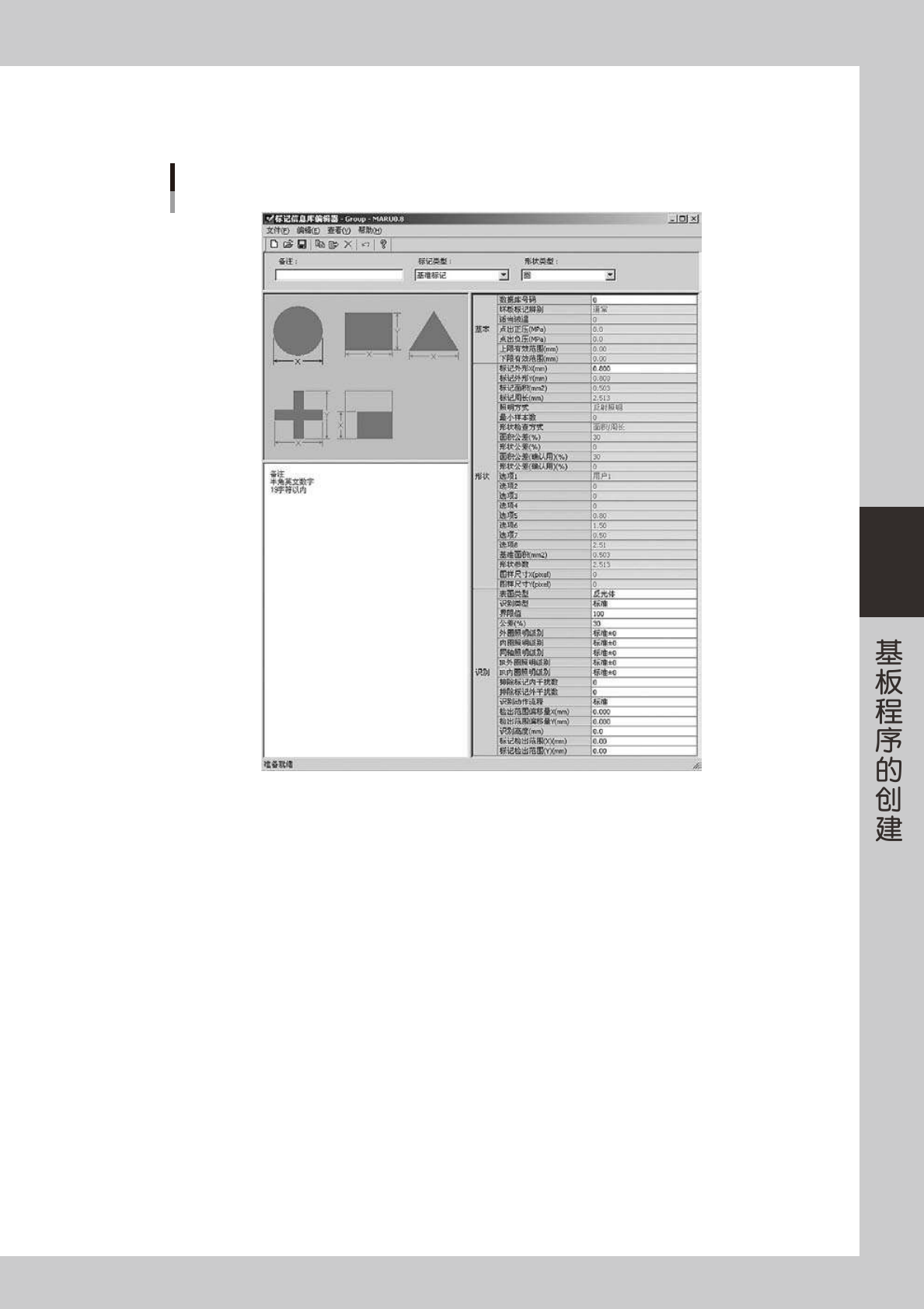

启动标记信息库编辑器。
点击右键弹出菜单中的「编辑标记信息库」，标记信息库编辑器启动后，显示初始画面。
标记信息库编辑器
664B0-S7-00
4
编辑参数。
编辑「参数」表格内的各项参数。
5
保存数据。
点击「文件 (F)」菜单中的「保存 (S)」或工具栏的 [ 保存 ] 按钮，保存数据。
6
退出标记信息库编辑器。
点击「文件 (F)」菜单中的「退出 (X)」或标题栏右端的 [×] 按钮，退出标记信息库编辑器。
修改的内容反映在视觉编辑器的「标记信息」表格和「基板图像」窗口。
4-102
4
6.元件主表的创建
元件主表，是元件名与元件信息库的一览表。在此表给各元件名设置元件信息库名、元件标称值、包装外形、备注、
CAD 单元格偏移量。创建基板程序时，自动根据此元件主表的信息分配元件信息库。

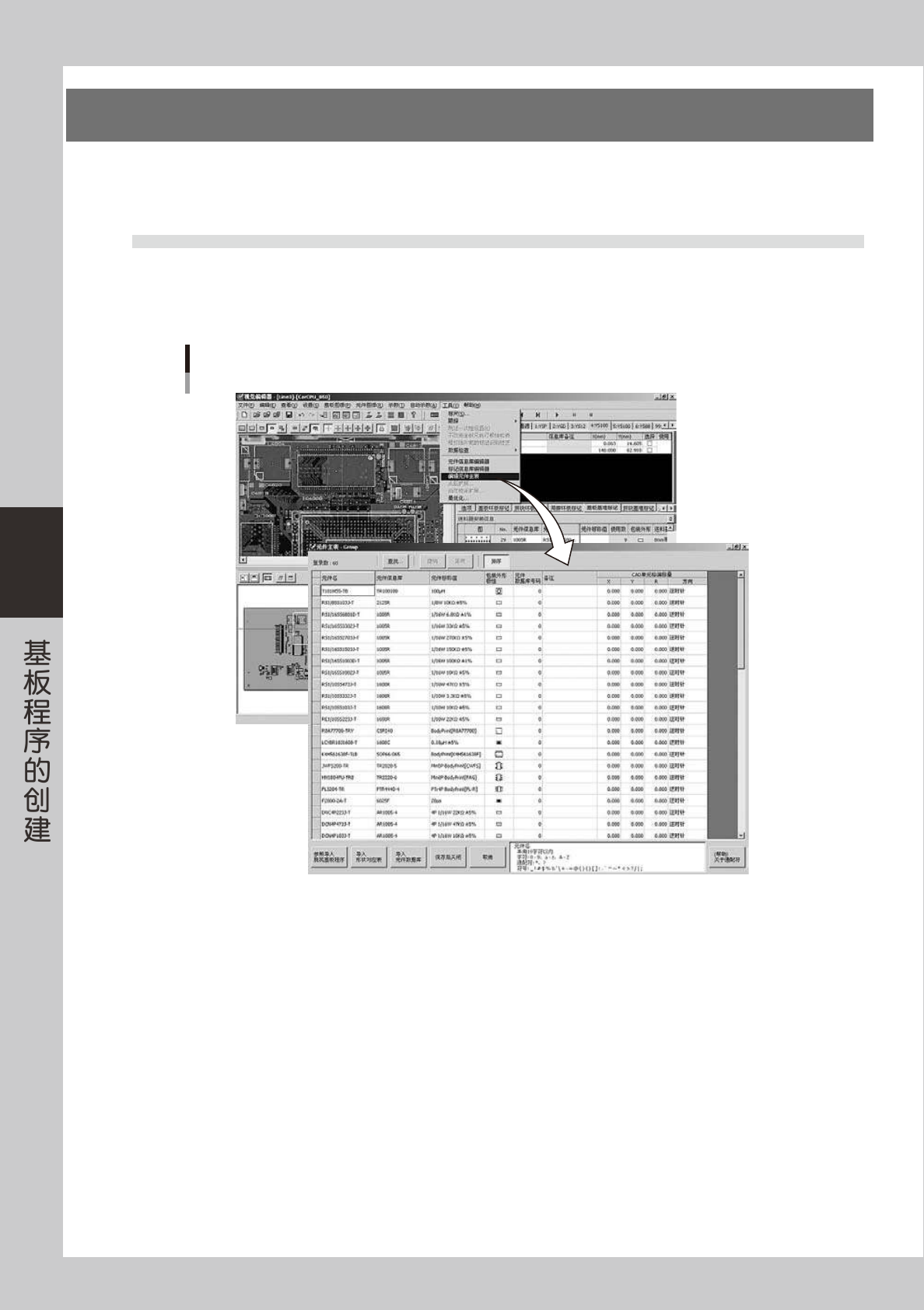

6.1 一览表的输入
1
选择「元件主表」。
选择视觉编辑器的「工具 (T)」菜单中的「编辑元件主表」，打开「元件主表」画面。
664B1-S7-00
