4.元件主表
以下，介绍元件主表的基本操作。
4.1 元件主表的启动
以下，介绍元件主表的启动方法。
1
启动元件主表。
选择「工具 (T)」菜单中的「编辑元件主表」。
元件主表的启动
66132-S7-00
2
元件主表启动，显示初始画面。
元件主表初始画面
66133-S7-00
1-24
1

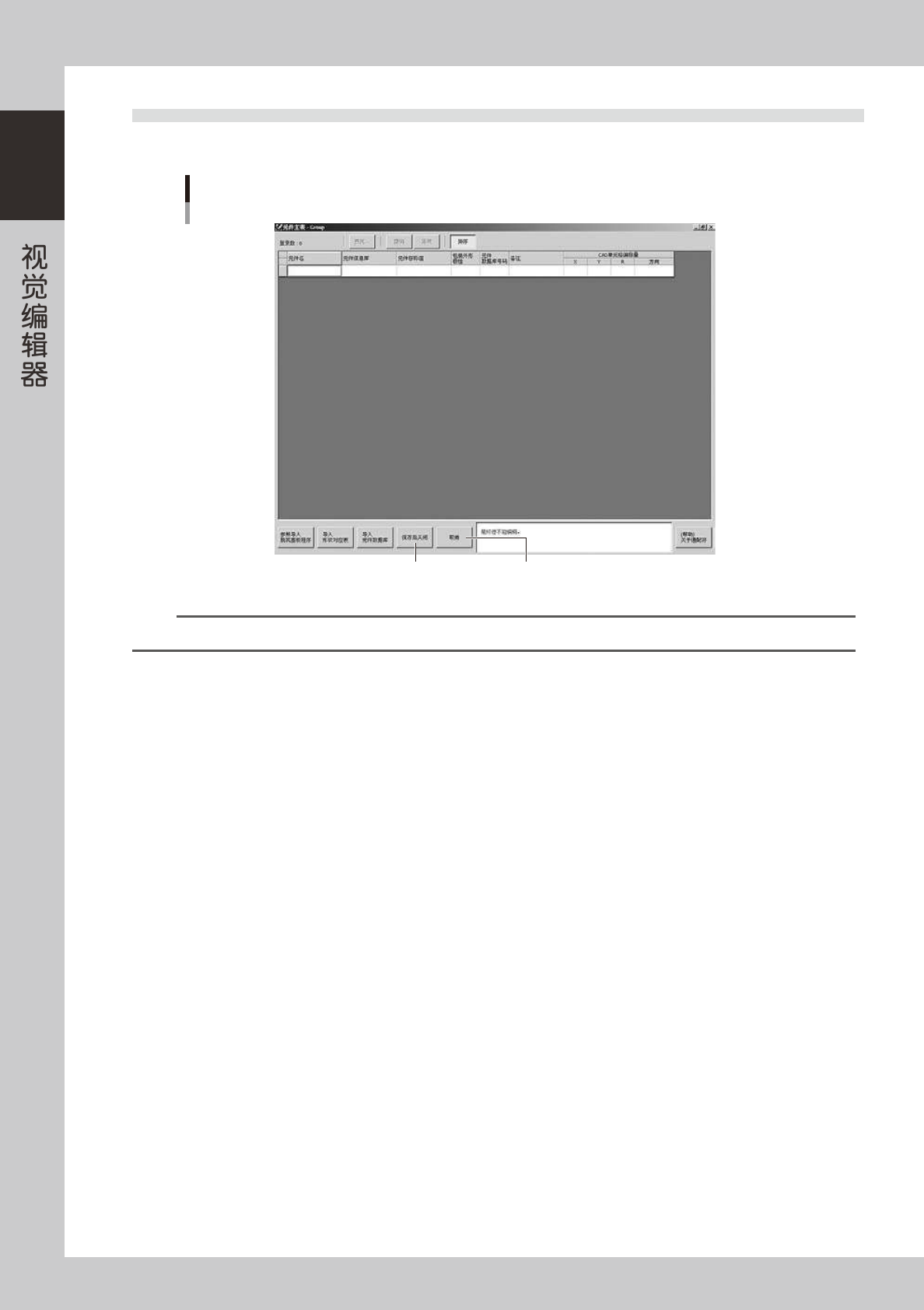

4.2 元件主表的退出
如需要保存数据后退出时，点击 [ 保存后关闭 ] 按钮，如不需保存数据直接退出时，点击 [ 取消 ] 按钮。
元件主表的退出
[保存后关闭]按钮 [取消]按钮
66134-S7-00
参考
点击窗口标题栏右端的 [×] 按钮也可以退出元件主表。此时，数据不会被保存。
1-25
1
4.3 元件主表画面

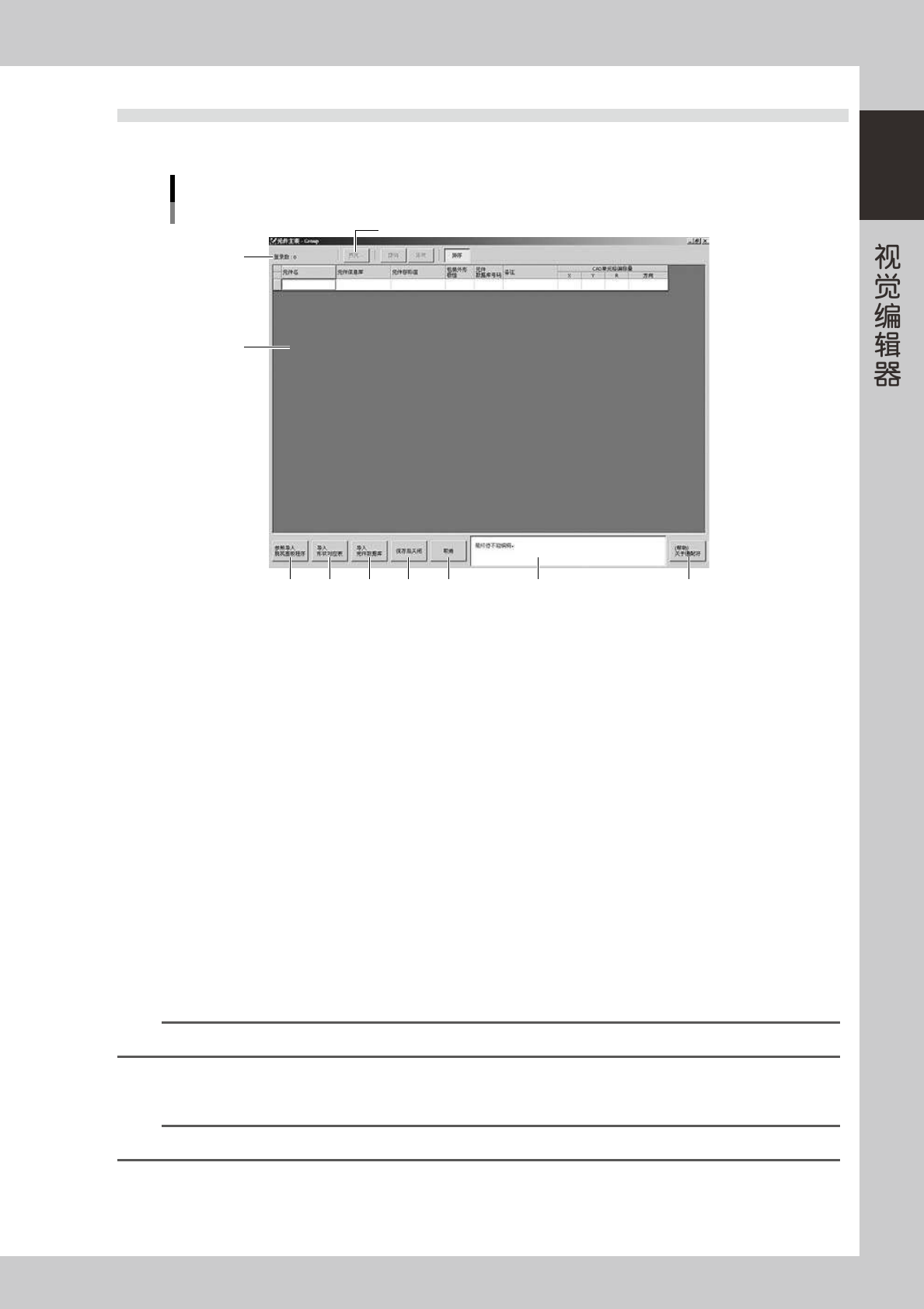

元件主表启动后，显示如下图所示的画面。
1
2
3
4
5 6 7 8 9 10
元件主表的初始画面
66135-S7-00
1. 登录数
显示登录在元件主表的数据个数。
2. [ 查找 ] 按钮
查找登录在元件主表的数据。
3. 数据编辑表格
编辑登录在元件主表的数据。
4. [ 参照导入脱机基板程序 ] 按钮
导入脱机基板程序。
5. [ 导入形状对应表 ] 按钮
导入形状对应表。
6. [ 导入元件数据库 ] 按钮
导入元件数据库。
7. [ 保存后关闭 ] 按钮
保存编辑中的元件主表后关闭元件主表。
8. [ 取消 ] 按钮
不保存编辑中的元件主表直接关闭元件主表。
参考
点击窗口标题栏右端的 [×] 按钮也可以关闭元件主表。
9. 提示栏
显示各数据项目的说明。
参考
显示在数据编辑表格内光标所在项目的说明。
10.[ 关于通配符 ]
显示关于通配符的说明。
