4-1 1 4 4. 点击 [ 执行旋转校正 ] 按钮， 显示「指定旋转后的图像文件名」对话框。输入文件名后， 点击 [OK] 按钮。 执行旋转校正后 66414-S7-00
4-10
4

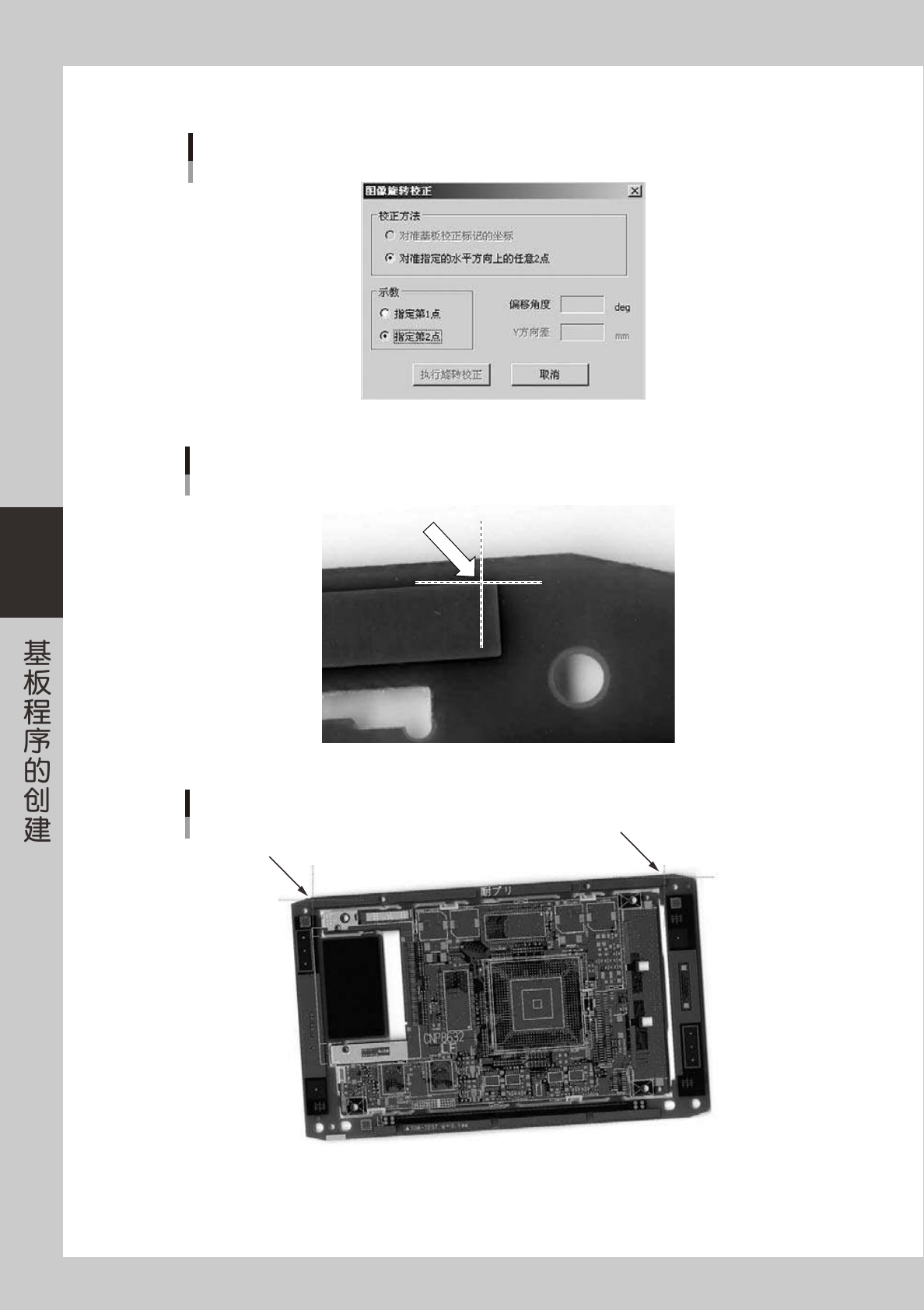

3. 选择「图像旋转校正」对话框中的「指定第 2 点」后，点击基板图像上的第 2 点。
选择[指定第2点]
66411-S7-00
在基板图像上点击想要指定为第2点的点
66412-S7-00
指定为第1点、第2点的位置
66413-S7-00
4-11
4

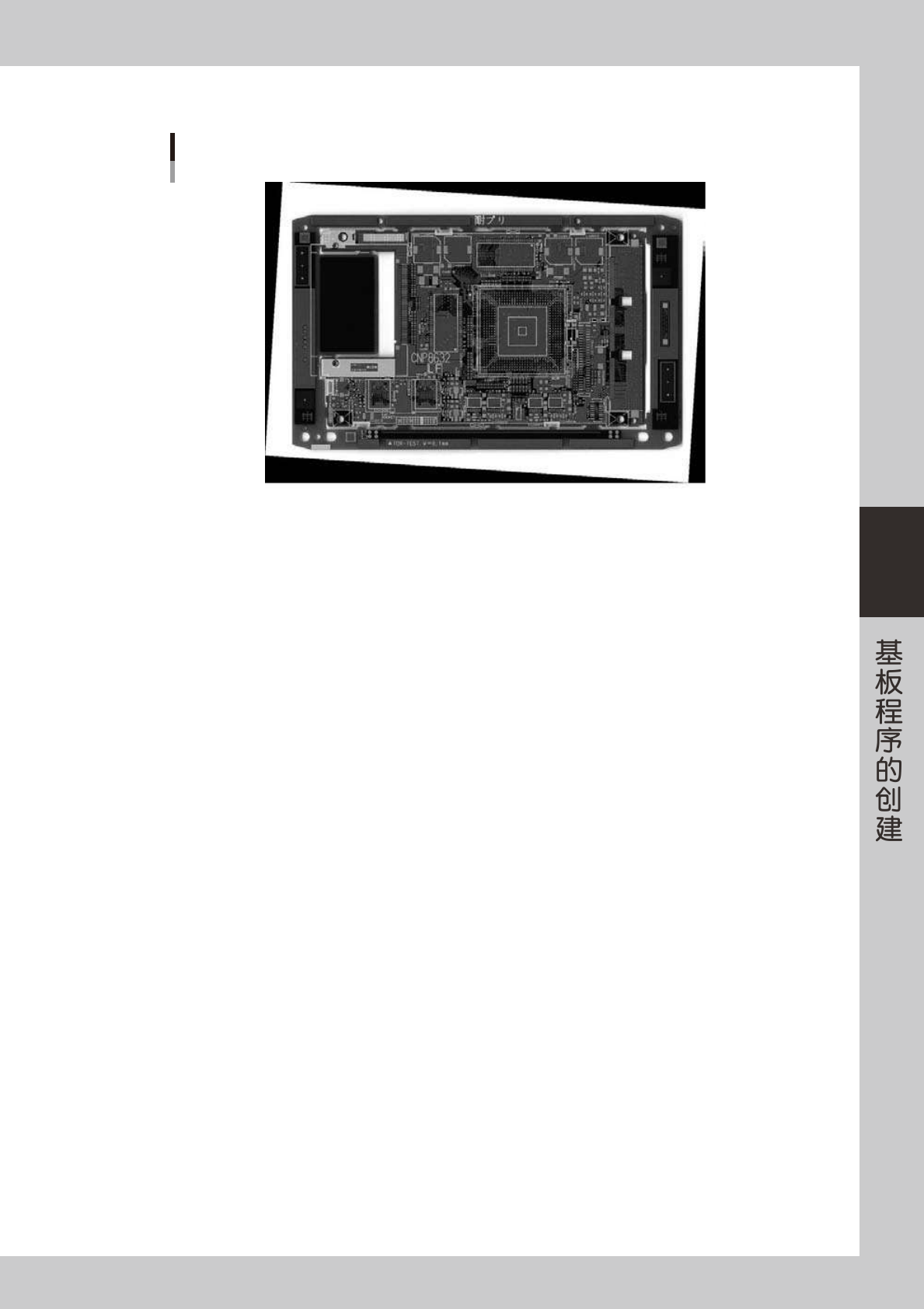

4. 点击 [ 执行旋转校正 ] 按钮，显示「指定旋转后的图像文件名」对话框。输入文件名后，点击 [OK] 按钮。
执行旋转校正后
66414-S7-00
4-12
4
5
指定图像原点。
指定基板图像的图像原点。

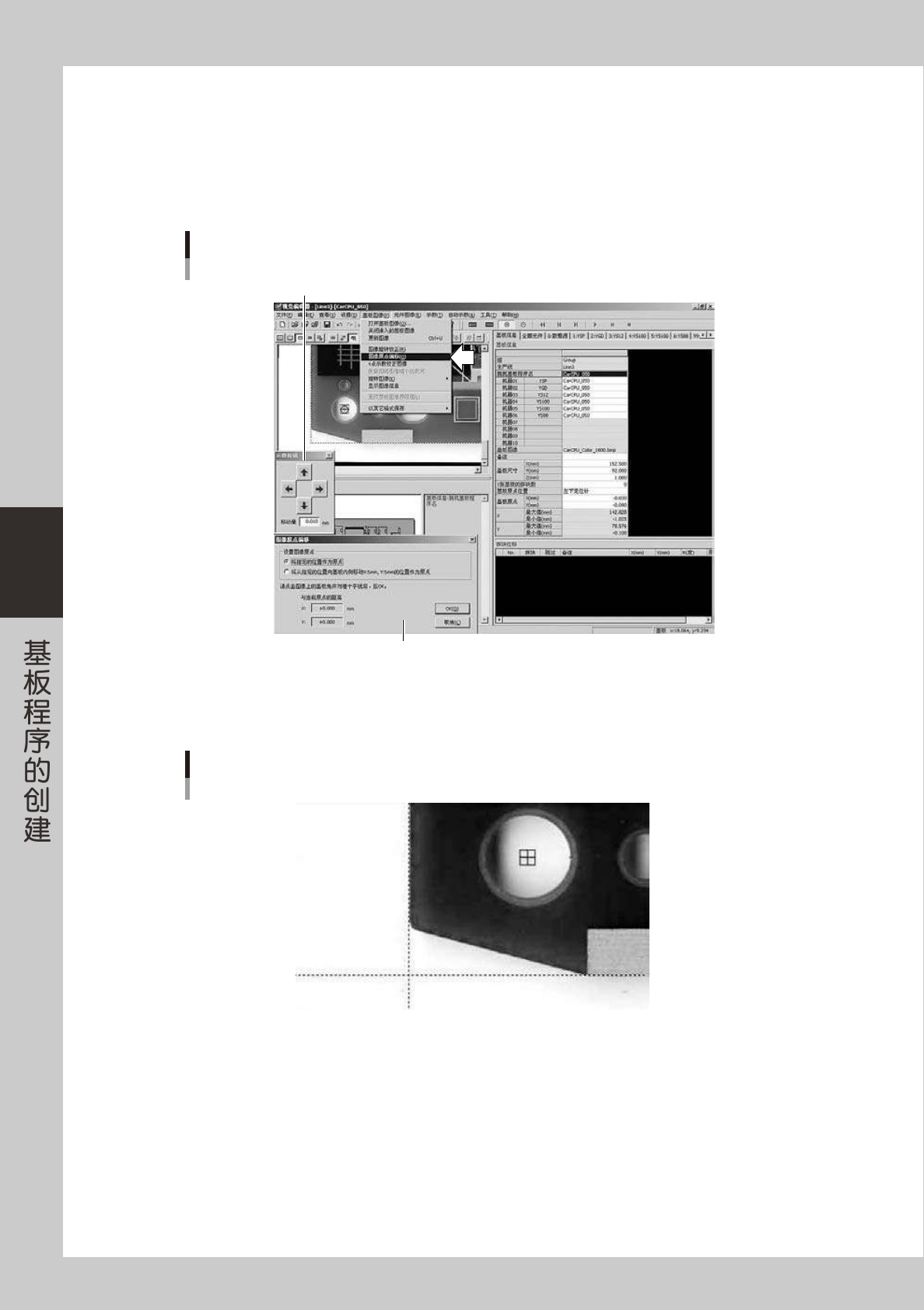

1. 选择「基板图像 (P)」菜单中的「图像原点偏移 (O)」，显示「图像原点偏移」对话框和「示教按钮」对
话框。选择图像原点的位置，是在基板图像上的任意位置还是在从指定的位置向基板内侧移动 (5mm，
5mm) 的位置。
图像原点偏移
「示教按钮」对话框
「图像原点偏移」对话框
66415-S7-00
2. 点击基板图像，基板图像上显示红色十字线。根据需要，可以使用「示教按钮」对话框中的箭头按钮
对红色十字线进行微调。
原点的指定
66416-S7-00
