1-16 1 3.4 整体图窗口 整体图窗口，显示全部元件的图形。 整体图窗口的黄色方框表示基板图像的视野范围。 整体图窗口 整体图窗口 基板图像视野范围 66122-S7-00
1-15
1

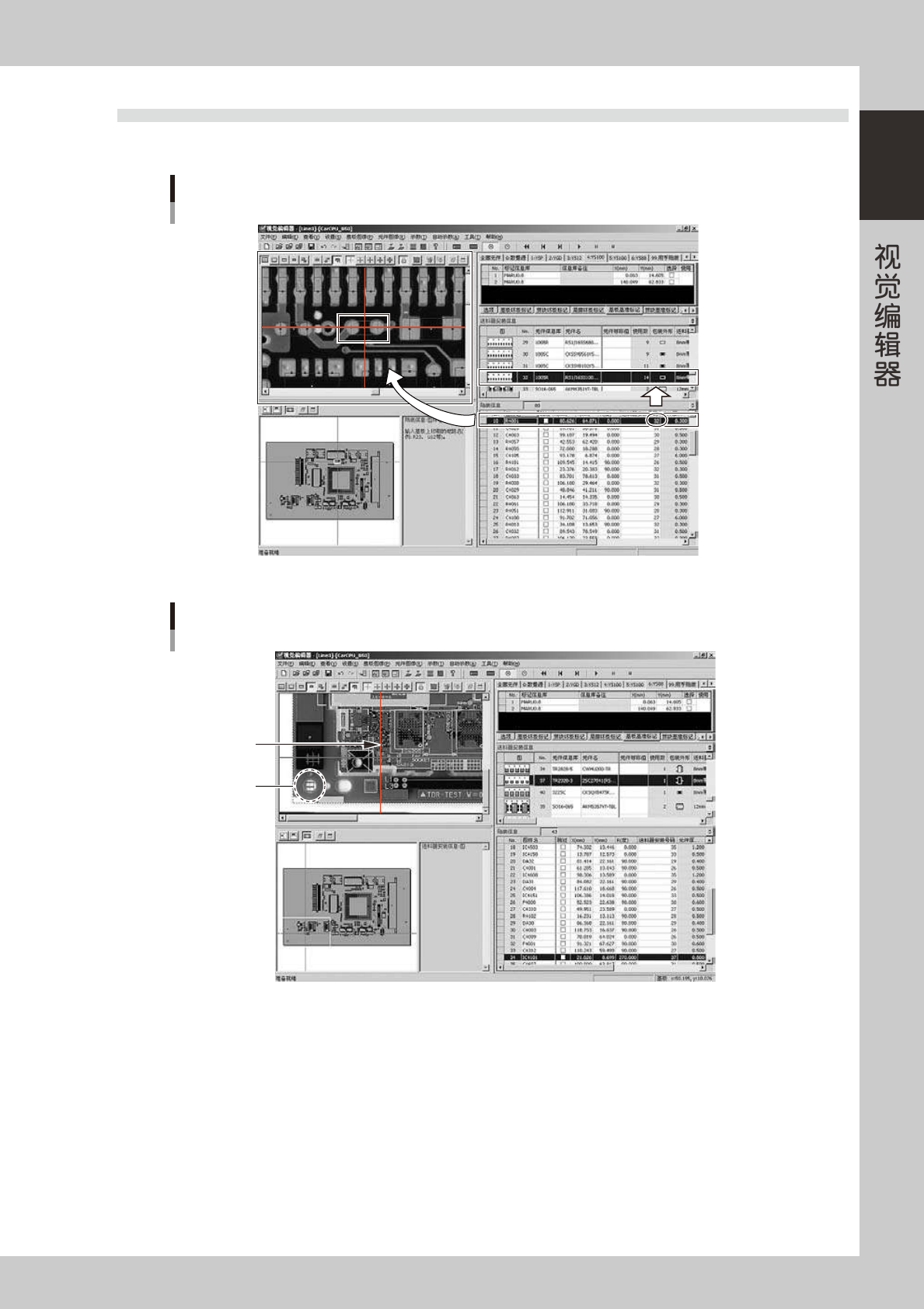

3.3 基板图像窗口
基板图像窗口，根据贴装信息和元件尺寸信息显示元件的图形。
基板图像窗口
66120-S7-00
基板原点与活动光标
1
2
66121-S7-00
1. 基板原点
红色「田」字表示基板原点。
2. 活动光标
以红色十字准线显示在当前贴装信息中选中的元件。
1-16
1

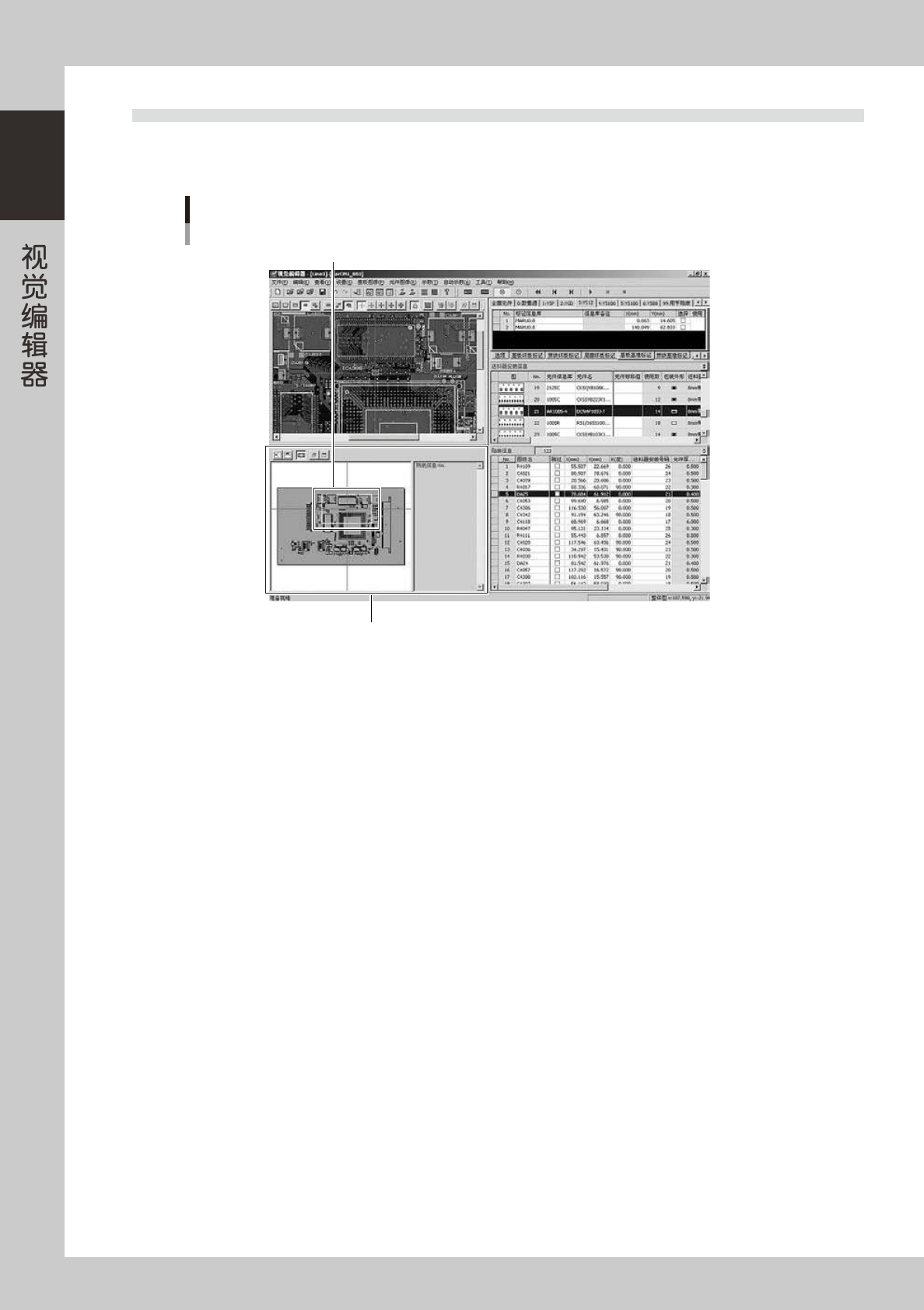

3.4 整体图窗口
整体图窗口，显示全部元件的图形。
整体图窗口的黄色方框表示基板图像的视野范围。
整体图窗口
整体图窗口
基板图像视野范围
66122-S7-00
1-17
1

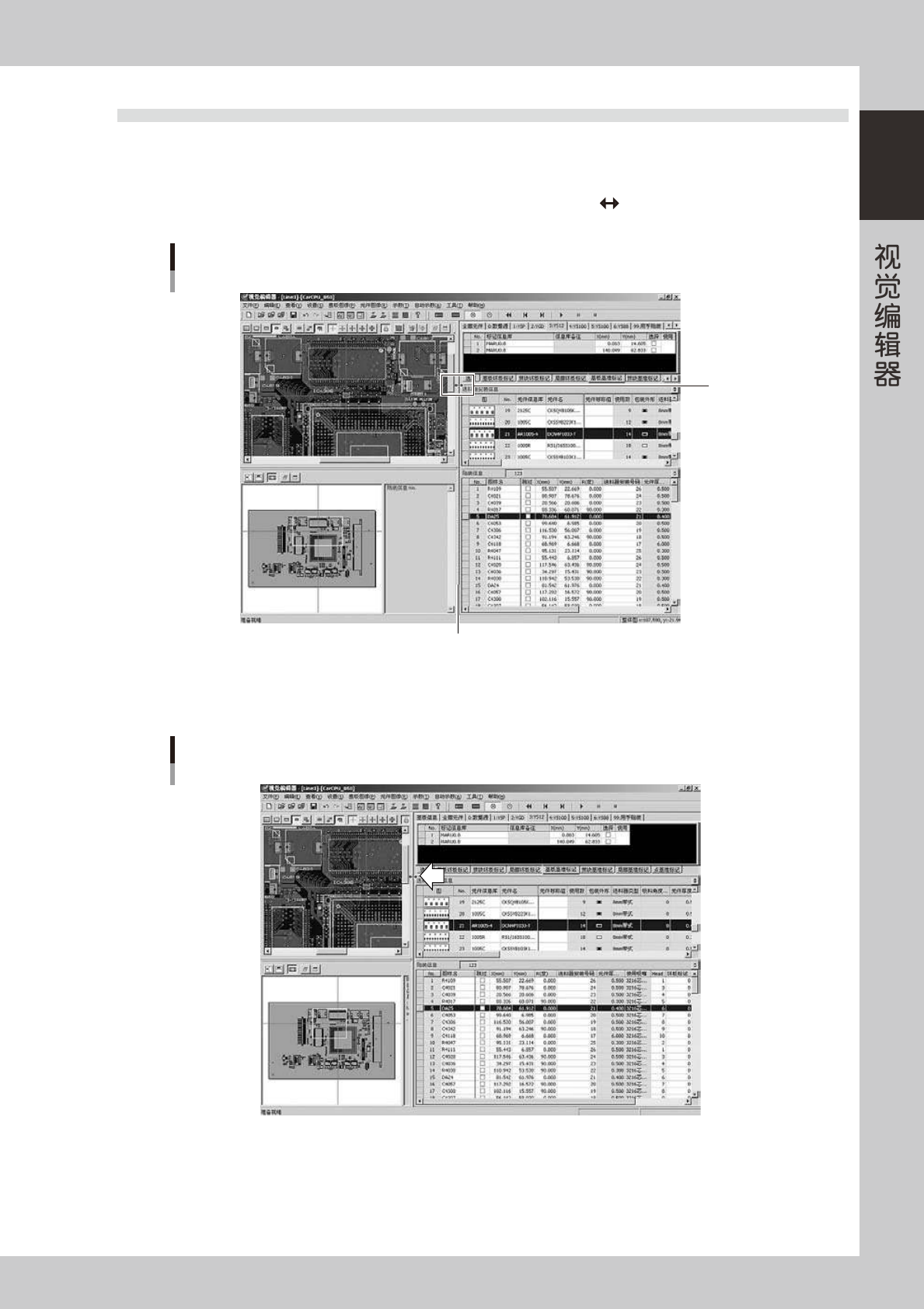

3.5 调大脱机基板程序编辑窗口
拖动脱机基板程序编辑窗口左端的垂直拆分条，可以调大脱机基板程序编辑窗口。
1
将光标移至垂直拆分条上。
将光标移至脱机基板程序编辑窗口左端的垂直拆分条上。光标变为 。
将光标移至垂直拆分条上
垂直拆分条
光标
66123-S7-00
2
边按住鼠标左键边向左拖动鼠标。
向左拖动鼠标
66124-S7-00
