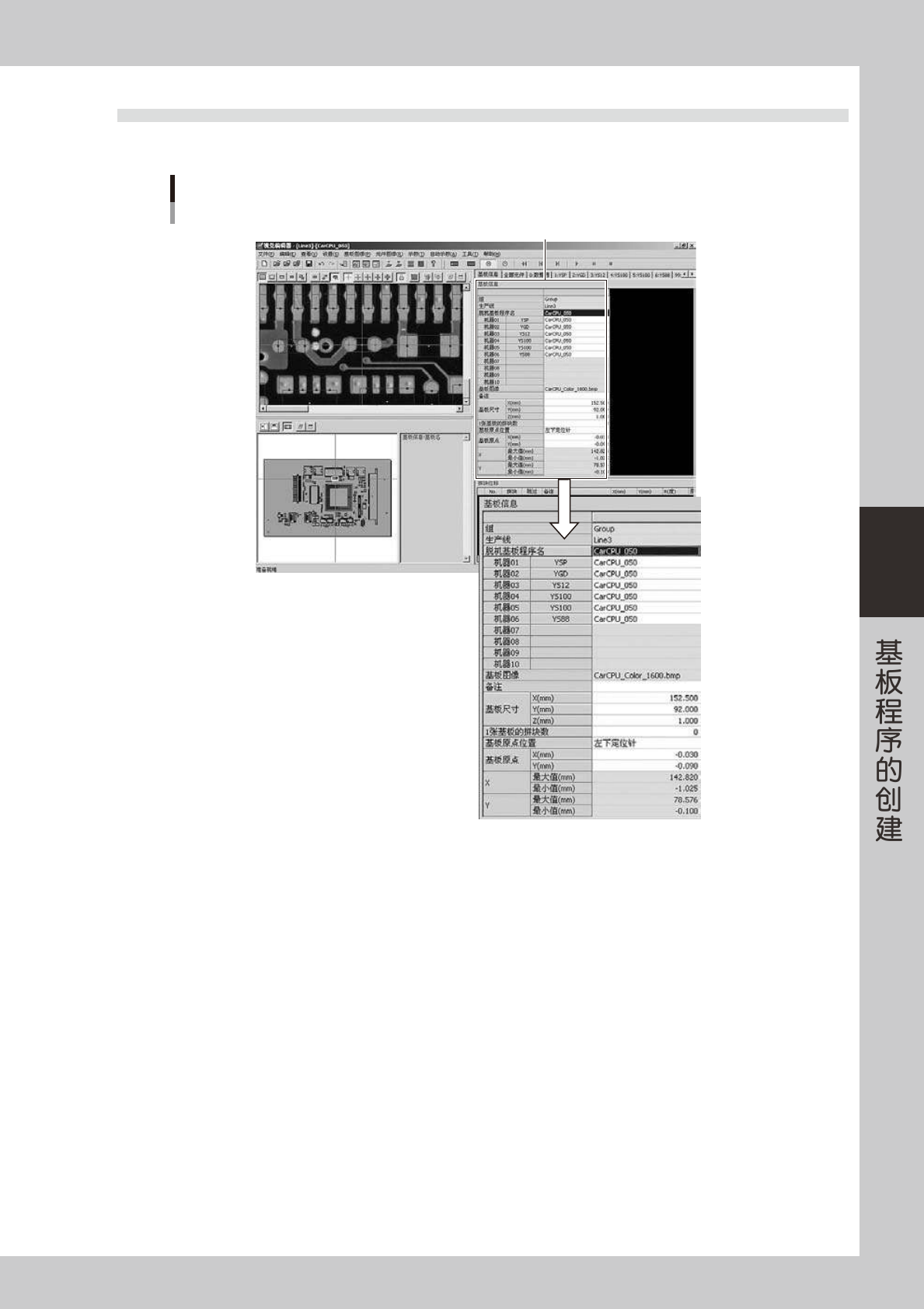

3.2 基板信息
选择数据编辑画面的「基板信息」选项卡。在基板信息表格中确认或设置基板尺寸等信息。
基板信息表格
基板信息表格
66417-S7-00
4-14
4

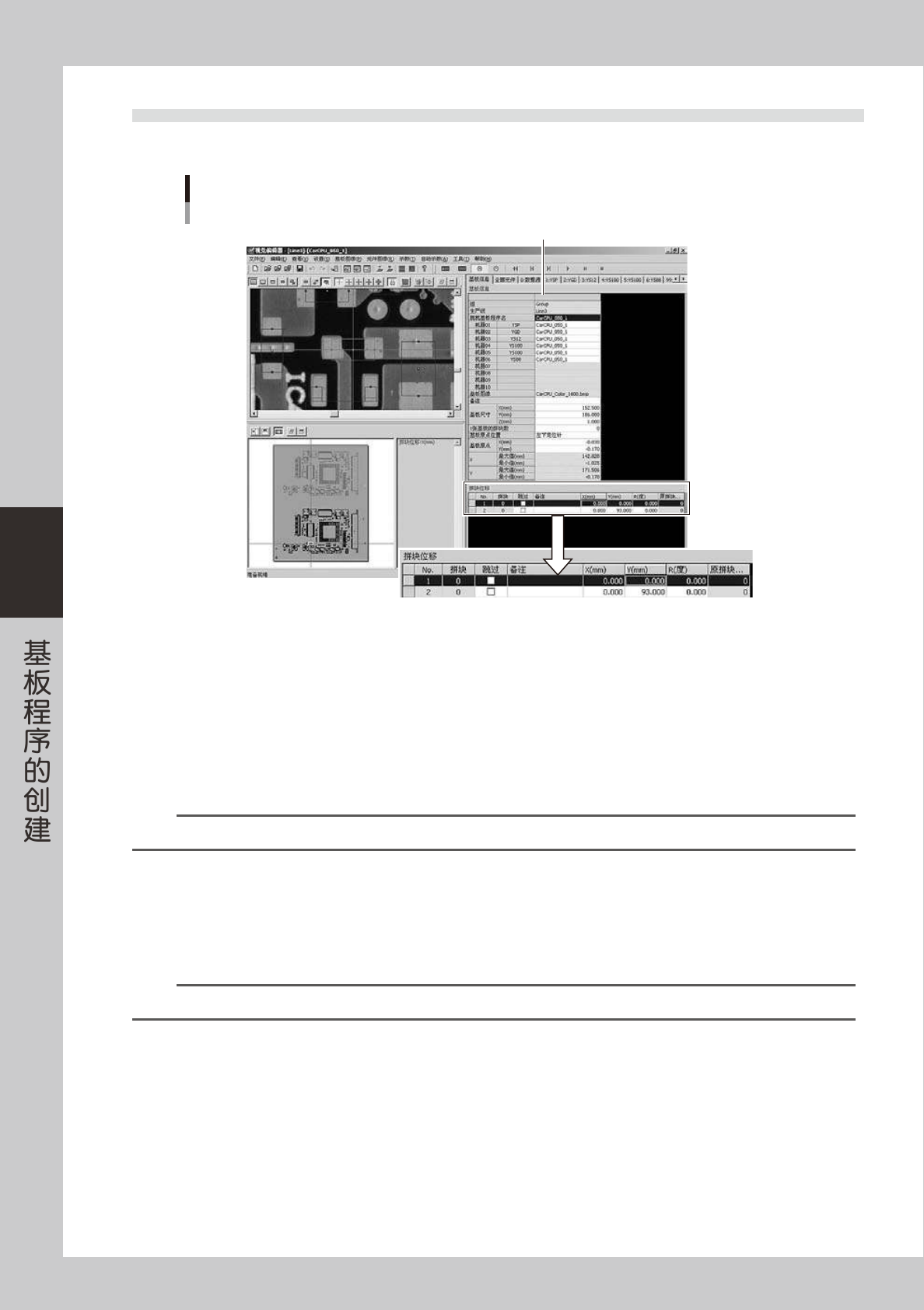

3.3 拼块位移
选择数据编辑画面的「基板信息」选项卡。在拼块位移表格确认或设置拼块位移。
基板信息表格
基板信息表格
66418-S7-00
■添加拼块位移行
1
将光标对准拼块位移的行，点击鼠标右键，打开右键弹出菜单。
2
选择右键弹出菜单中的「插入行 (I)」，打开「插入行」对话框。
3
在「行数」输入框中输入行数后，点击 [OK] 按钮。
点击 [OK] 按钮后，所选行之上被插入所指定行数的空行。
参考
如想在表格的末尾行后添加行时，勾选「插入行」对话框中的「添加至末尾」选择框。
■删除拼块位移行
1
选择想要删除的行。
2
点击鼠标右键，选择右键弹出菜单中的「删除行 (D)」。
参考
选择行时，如边按 [Shift] 键边拖动鼠标可以选择连续的多行。如边按 [Ctrl] 键边点击鼠标可以选择不连续的多行。
4-15
4
3.4 贴装信息
选择数据编辑画面的机器选项卡。
在贴装信息表格中确认或设置贴装位置、要贴装的元件等与贴装相关的数据。

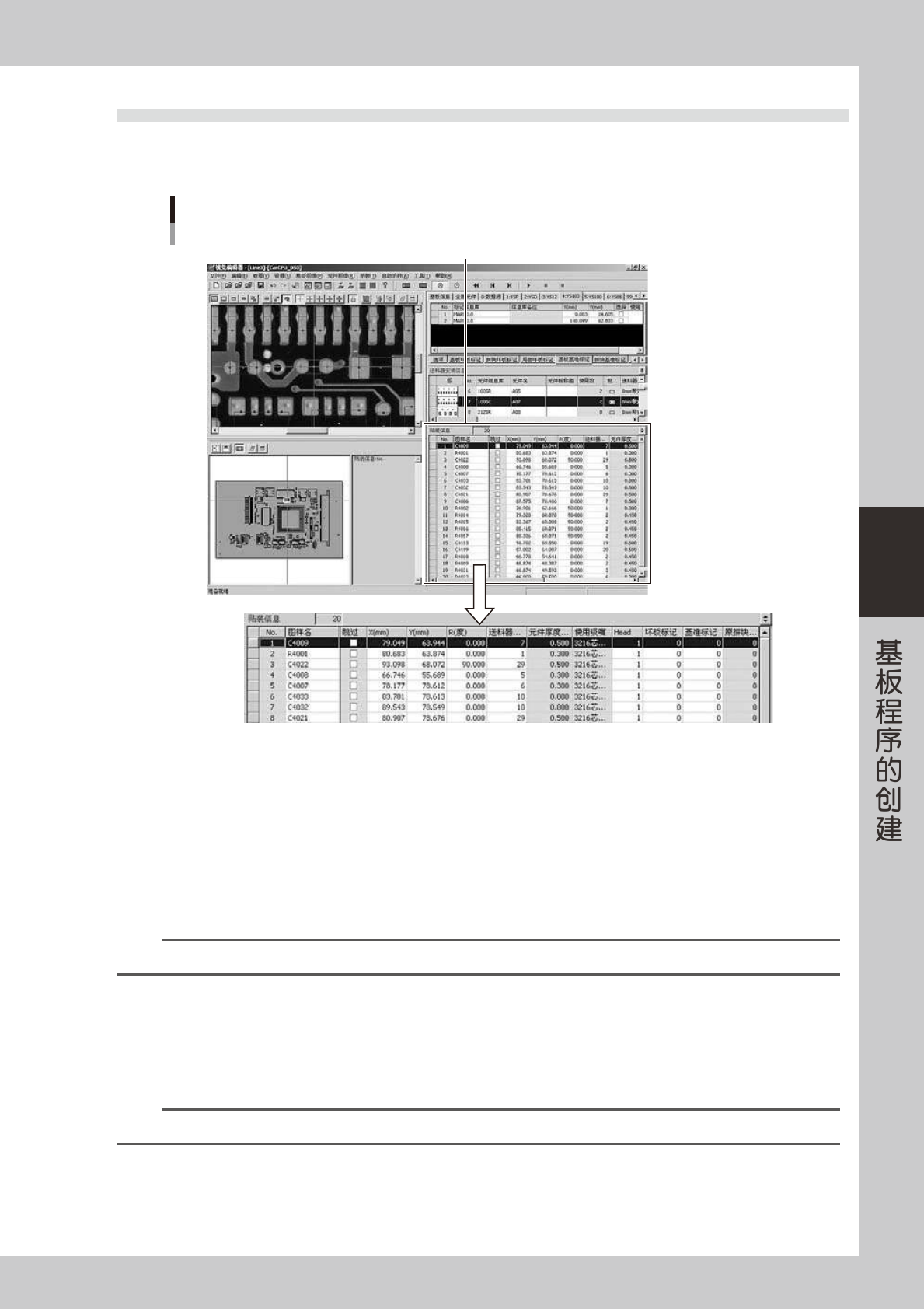

贴装信息表格
贴装信息表格
66419-S7-00
■添加贴装信息行
1
将光标对准拼块位移的行，点击鼠标右键，打开右键弹出菜单。
2
选择右键弹出菜单中的「插入行 (I)」，打开「插入行」对话框。
3
在「行数」输入框中输入行数后，点击 [OK] 按钮。
点击 [OK] 按钮后，所选行之上被插入所指定行数的空行。
参考
如想在表格的末尾行后添加行时，勾选「插入行」对话框中的「添加至末尾」选择框。
■删除贴装信息行
1
选择想要删除的行。
2
点击鼠标右键，选择右键弹出菜单中的「删除行 (D)」。
参考
选择行时，如边按 [Shift] 键边拖动鼠标可以选择连续的多行。如边按 [Ctrl] 键边点击鼠标可以选择不连续的多行。
