4.2 利用参照读入元件信息库创建元件信息库
也可以参照已有的元件信息库的数据，创建新的元件信息库。
1
点击参照读入元件信息库。
点击「文件 (F)」菜单中的「参照读入元件信息库」或工具栏中的 [ 参照信息库 ] 按钮，打开「参照元件信
息库」画面。
2
选择要参照的元件信息库。
选择要参照的元件信息库，点击 [ 参照 ] 按钮。所选元件信息库的数据显示在元件信息库编辑器画面。
c
注意
参照元件信息库的数据，但不会参照元件信息库名和元件备注。
4-61
4
4.3 利用元件尺寸测量器创建元件信息库
从元件的图像测量元件尺寸，也可以创建元件信息库。
1
启动元件尺寸测量器。
点击「测量尺寸 (S)」菜单中的「元件尺寸测量器」或工具栏中的 [ 测量尺寸 ] 按钮。
元件尺寸测量器
66452-S7-00
2
设置元件的有效值。
点击「设置 (S)」菜单中的「设置有效值 (V)」，在「设置」对话框中分别对各种校正类型设置有效值。
如已经设置，则没有必要重新设置。

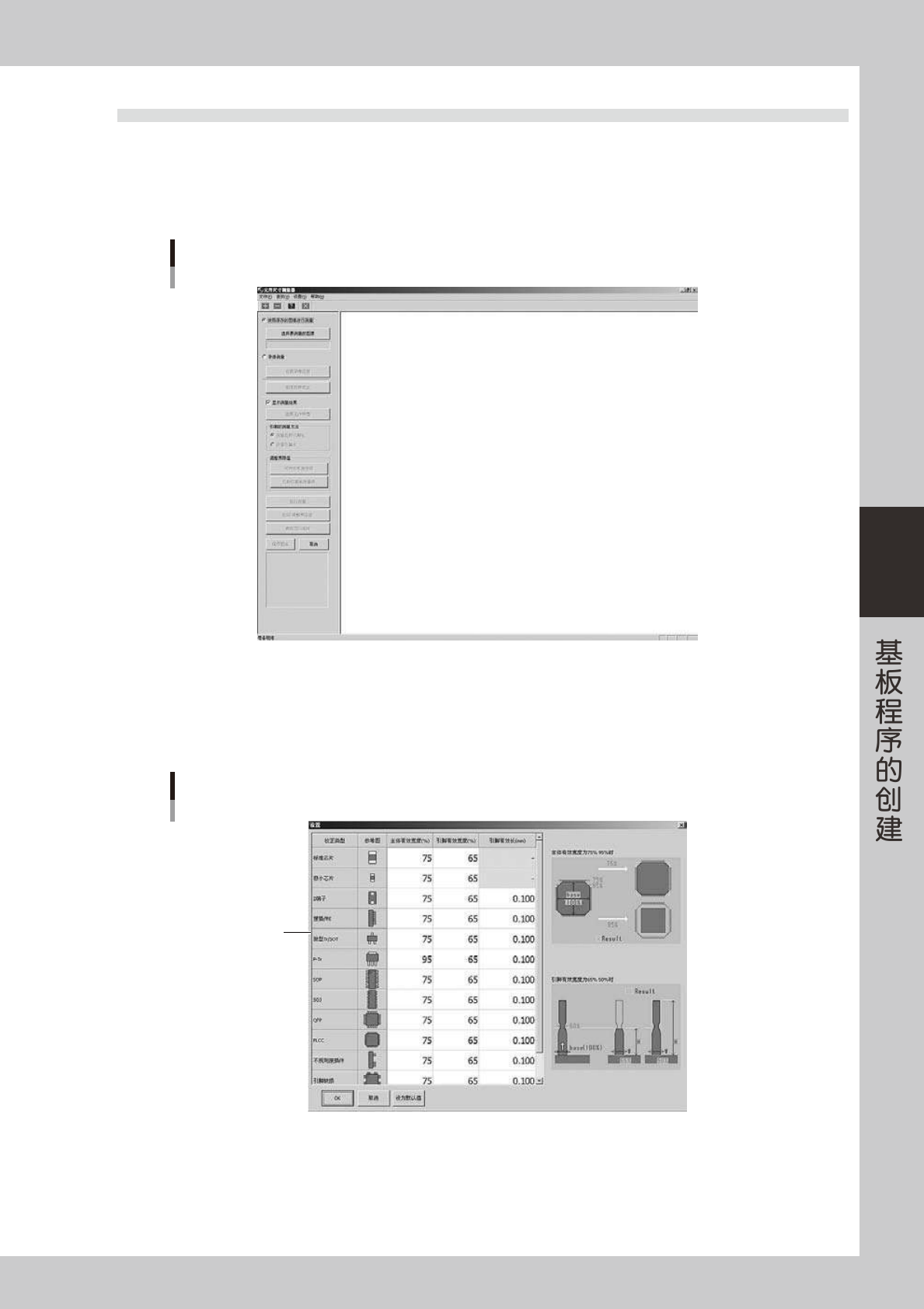

设置
「设置」表格
66453-S7-00
4-62
4
■ 设置「主体有效宽度」
在「设置」表格的「主体有效宽度 (%)」列中设置元件主体的有效宽度。元件主体的有效宽度，是指以元件主体的宽度为基
准
(
100%) 时想要作为主体有效的主体宽度的比率。不满此比率的部分，在测量尺寸时不会作为引脚进行识别。
■ 设置「引脚有效宽度」
在「设置」表格的「引脚有效宽度 (%)」列中设置引脚的有效宽度。引脚的有效宽度，是指以引脚宽度为基准
(
100%) 时想要
作为引脚有效的引脚宽度的比率。不满此比率的部分，在测量尺寸时不会作为引脚进行识别。
■ 设置「引脚有效长度」
在「设置」表格的「引脚有效长度 (mm)」列中设置引脚的有效长度。不满此设定值时，在测量尺寸时不会作为引脚进行识别。
■ 设置为默认值
如点击 [ 设为默认值 ] 按钮，全部数据会返回默认值。
如要保持设定的值时，点击 [OK] 按钮，不想保持时，点击 [ 取消 ] 按钮或对话框的 [×] 按钮。
参考
设置的有效值也可以在测量完元件尺寸之后更改。
3
选择要测量尺寸的元件的图像。
点击 [ 选择要测量的图像 ] 按钮，打开「选择元件图像」对话框。选择想要测量尺寸的图像后，点击 [ 打
开 (O)] 按钮。所选择的图像显示在元件尺寸测量器画面上。

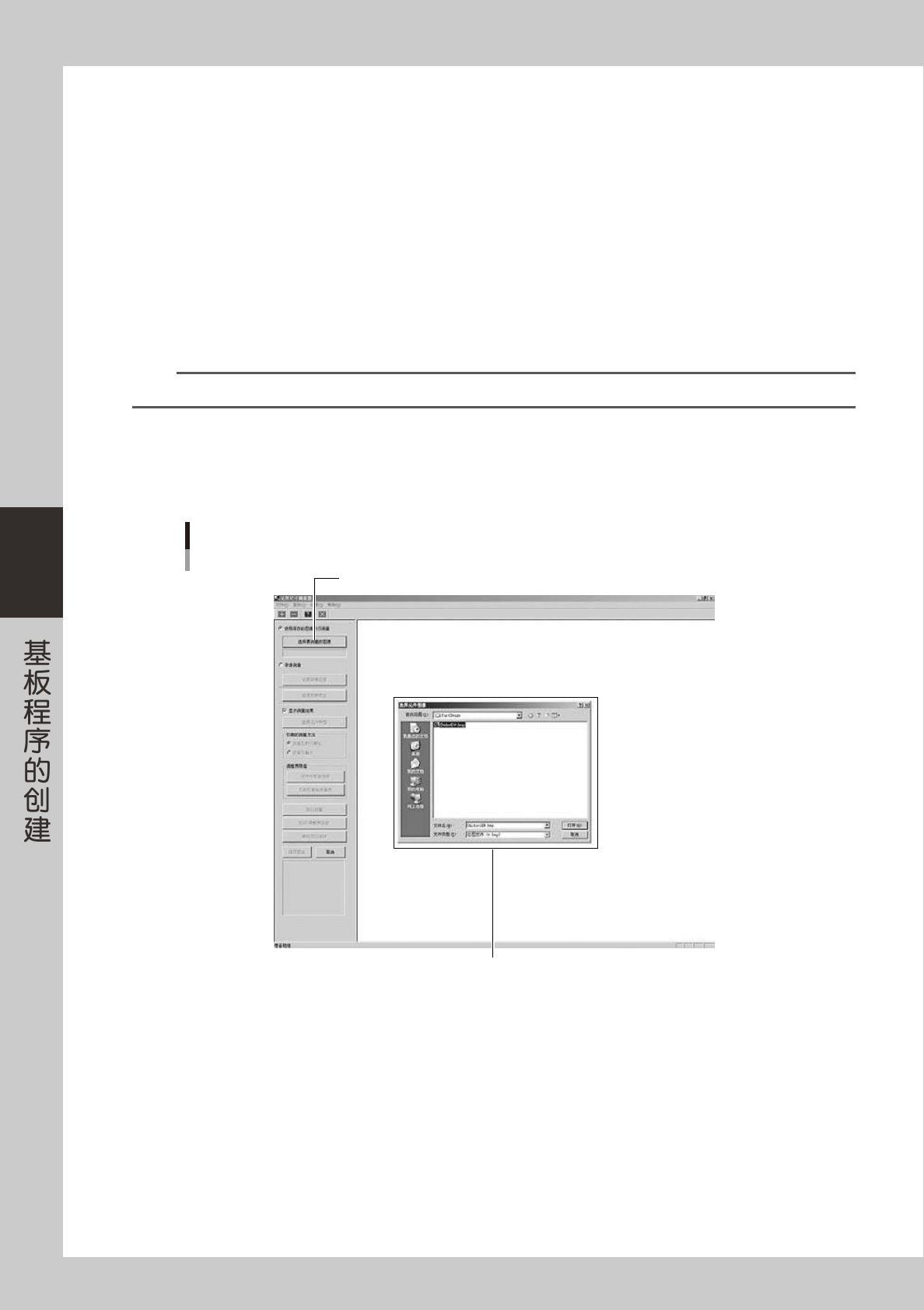

选择图像
[选择要测量的图像]按钮
「选择元件图像」对话框
