旋转校正图像。
如元件图像有倾斜，必须对图像进行旋转校正。
1. 点击 [ 图像旋转校正 ] 按钮，显示「选择背景颜色」对话框。
2. 选择元件图像的背景颜色，点击 [OK] 按钮后，显示「图像旋转校正」对话框。
「图像旋转校正」有 2 种旋转方法。
c
注意
「选择背景颜色」对话框只在彩色图像时显示。
图像旋转校正 (选择背景颜色)
[图像旋转校正]按钮
「选择背景颜色」对话框
66457-S7-00
图像旋转校正对话框
「指定角度」分组框
「2点示教」分组框
66458-S7-00
■ 以 90 度为单位旋转图像
选择「指定角度」单选按钮后，在「指定角度」分组框中选择想要旋转的角度。
点击 [ 执行 ] 按钮，图像被旋转指定的角度。
4-65
4
■ 在图像上指定想要使其垂直的 2 点后旋转
选择「2 点示教」单选按钮后，用「2 点示教」分组框中的「指定第 1 点」、「指定第 2 点」分别指定图像上的 2 点。
点击 [ 执行 ] 按钮，图像被旋转使指定的第 1 点和第 2 点垂直。
图像旋转校正(2点示教)
66459-S7-00
参考
第 1 点以蓝色、第 2 点以红色十字线显示。
6
选择元件种类。
点击 [ 选择元件种类 ] 按钮，打开「选择元件种类」对话框。点击想要测量的元件种类。
选择元件种类
[选择元件种类]按钮
66460-S7-00
4-66
4

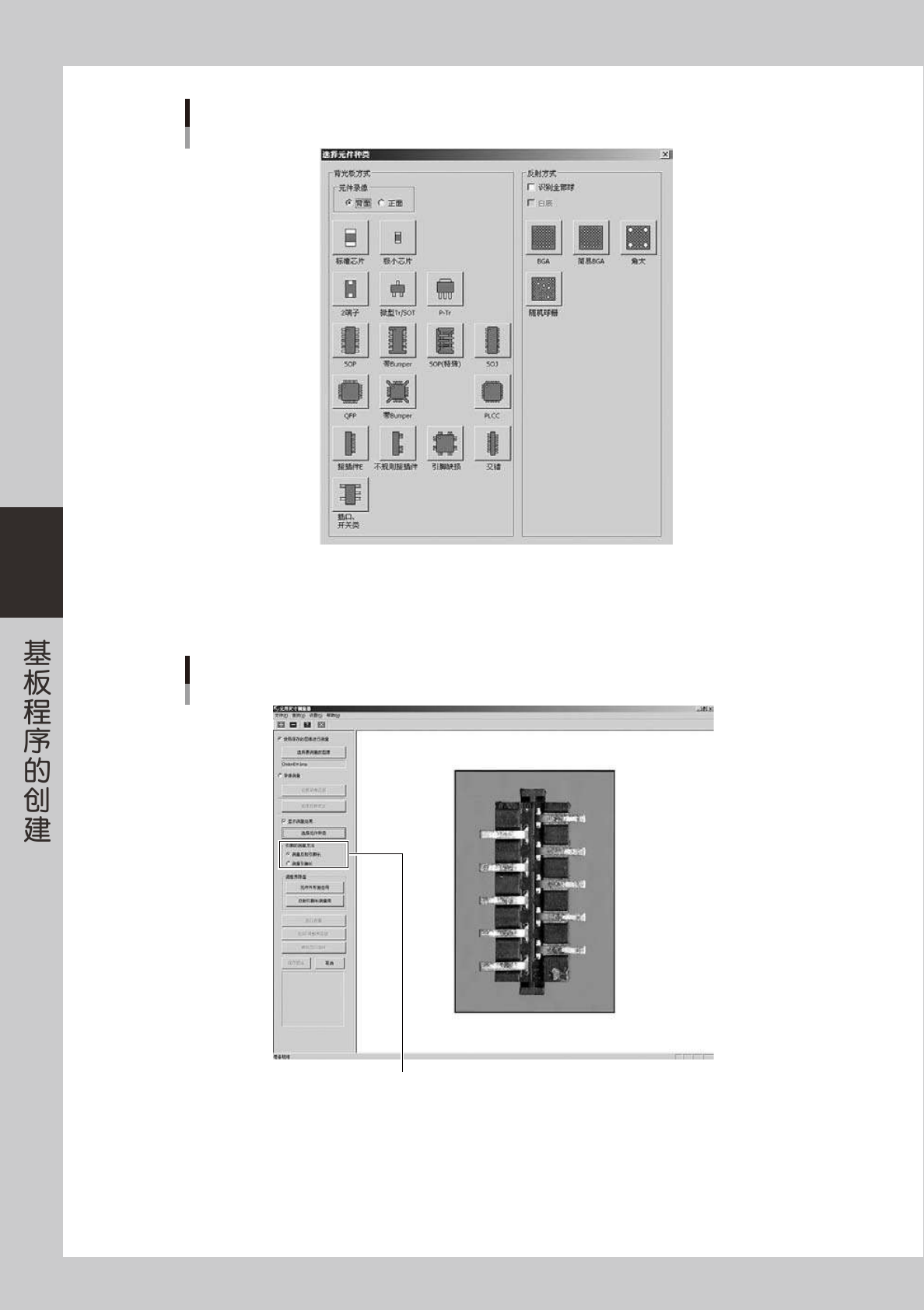

选择元件种类的对话框
66461-S7-00
7
选择测量引脚的方法。
在「引脚的测量方法」分组框中选择测量引脚的方法。
引脚的测量方法
「引脚的测量方法」分组框
66462-S7-00
即使同一元件，采用不同的测量方法，所测定的反射引脚长会不相同。
