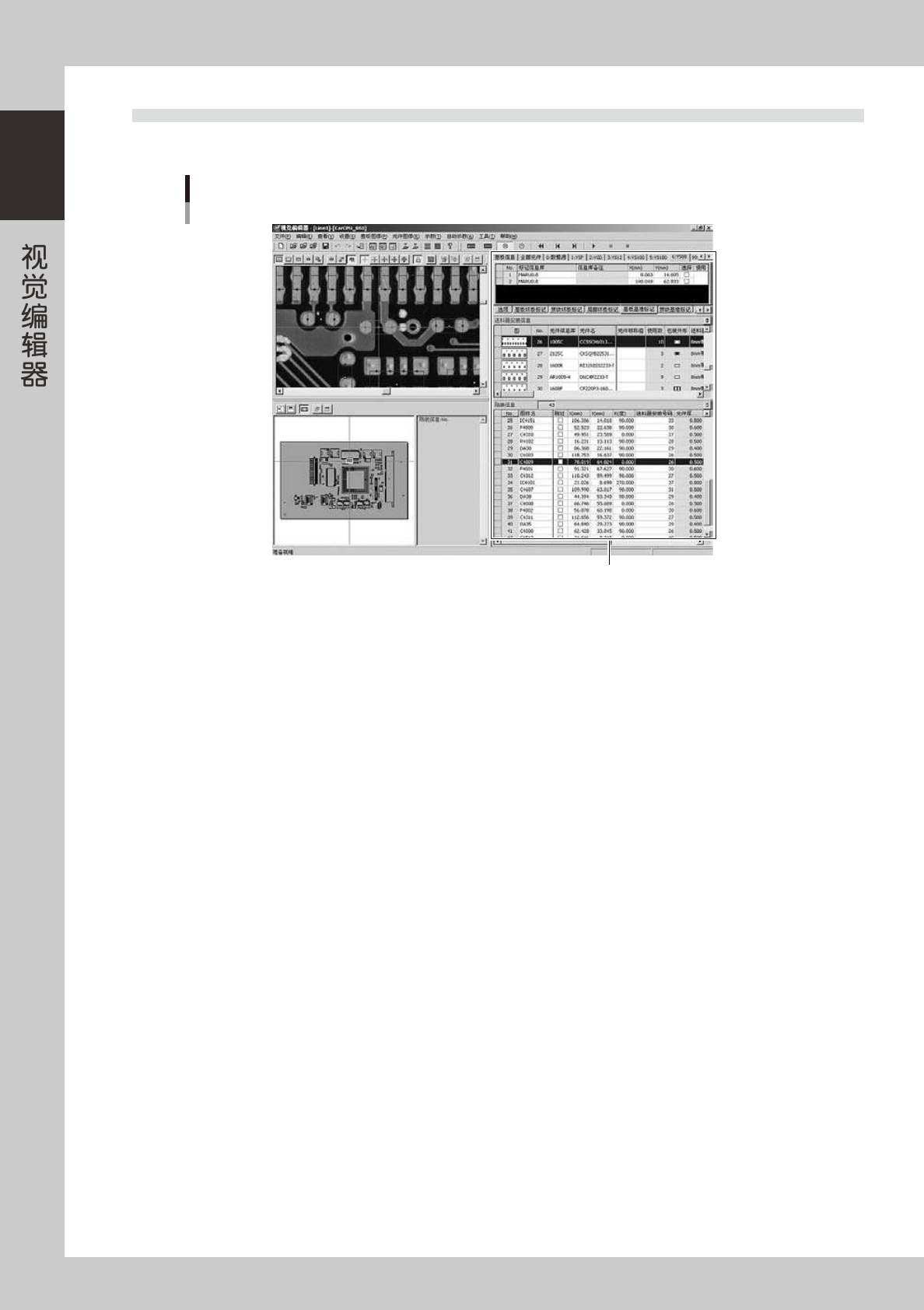

3.2 脱机基板程序编辑窗口
如打开脱机基板程序，会显示脱机基板程序编辑窗口。脱机基板程序编辑窗口由选项卡和表格组成。
脱机基板程序编辑窗口
脱机基板程序编辑窗口
66113-S7-00
1-11
1

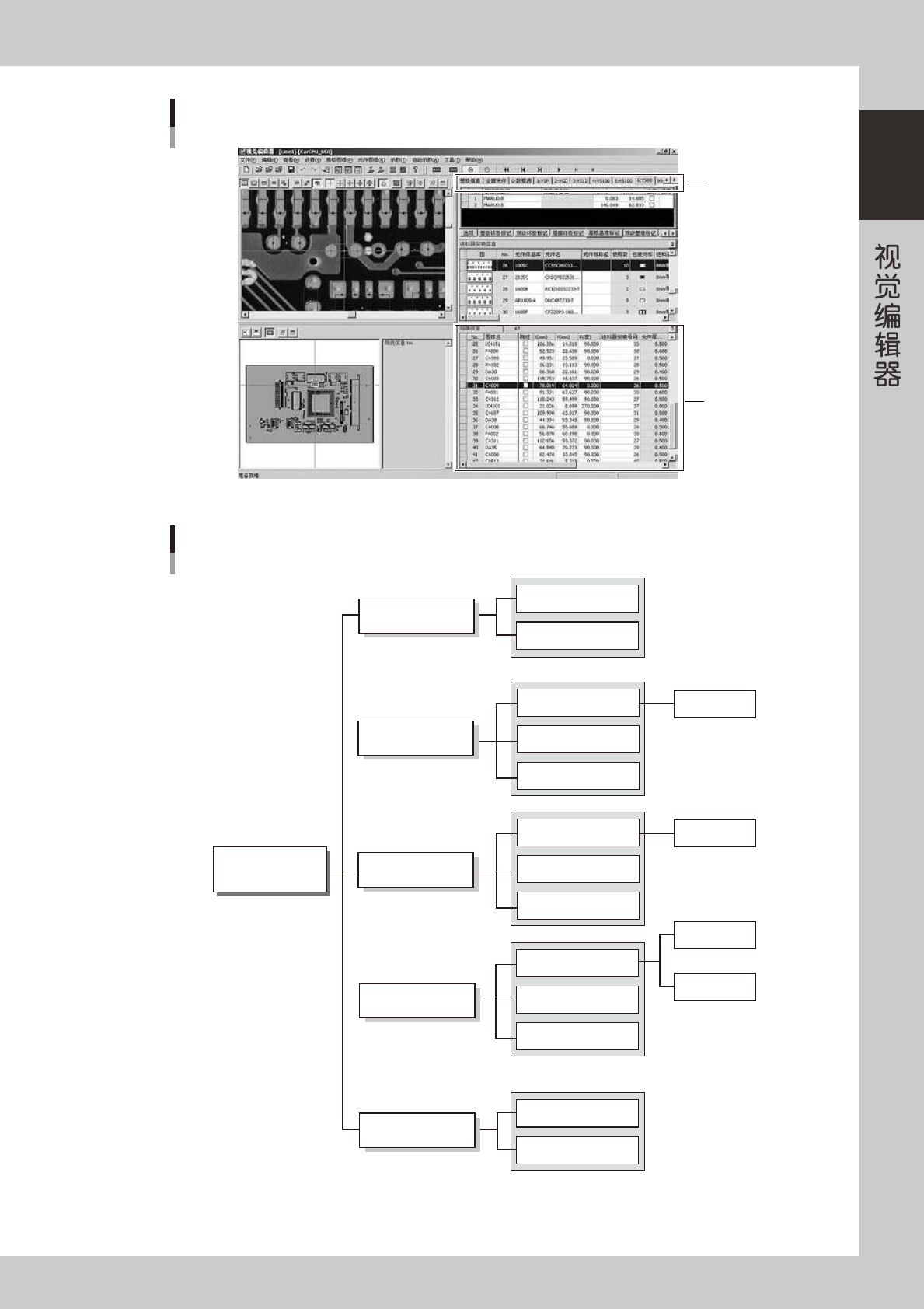

选项卡与表格
选项卡
表格
66114-S7-00
脱机基板程序
编辑窗口
数据源选项卡
拼块位移表格
基板信息表格
贴装信息表格
送料器安装信息表格
标记窗口
标记表格
标记表格
选项表格
标记表格
送料器安装信息表格
贴装信息表格
标记窗口
送料器安装信息表格
贴装信息表格
标记窗口
送料器安装信息表格
贴装信息表格
全部元件选项卡
基板信息选项卡
选项卡与表格的构成
机器选项卡
用手贴装选项卡
65100-S7-00
1-12
1

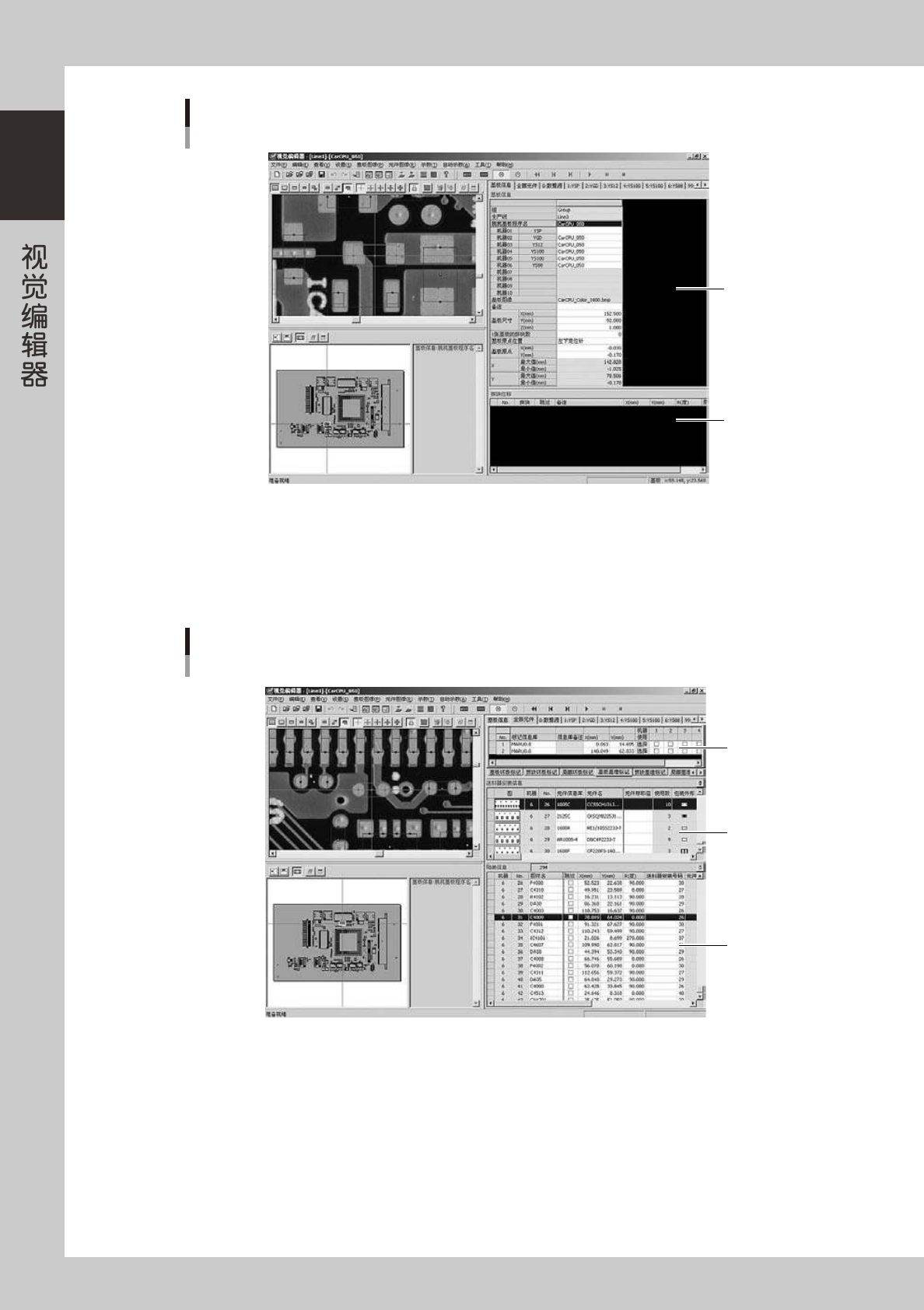

基板信息选项卡
1
2
各部名称
66115-S7-00
1. 基板信息表格
编辑基板的尺寸和原点。
2. 拼块位移表格
编辑拼块位移。
全部元件选项卡
2
3
1
各部名称
66116-S7-00
1. 标记窗口
全部元件选项卡的标记窗口有基板坏板标记表格、拼块坏板标记表格、局部坏板标记表格、基板基准标记表格、拼块基准标
记表格、局部基准标记表格、点基准表格。
点击标记窗口下部的选项卡，可以显示各表格。
2. 送料器安装信息表格
设置有关送料器的信息。
3. 贴装信息表格
设置元件的贴装位置和角度。
