4-95
4
4.14 查找类似元件
给正在编辑的元件信息库形状查找类似的元件信息库。
1
查找类似元件。
点击工具栏的 [ 查找元件 ] 按钮，开始查找类似元件。
参考
「工具 (T)」菜单中的「查找类似元件」也具有相同功能。
2
确认类似元件。
有类似元件时，会显示「类似元件列表」对话框。可以在此对话框确认类似元件的尺寸和形状。

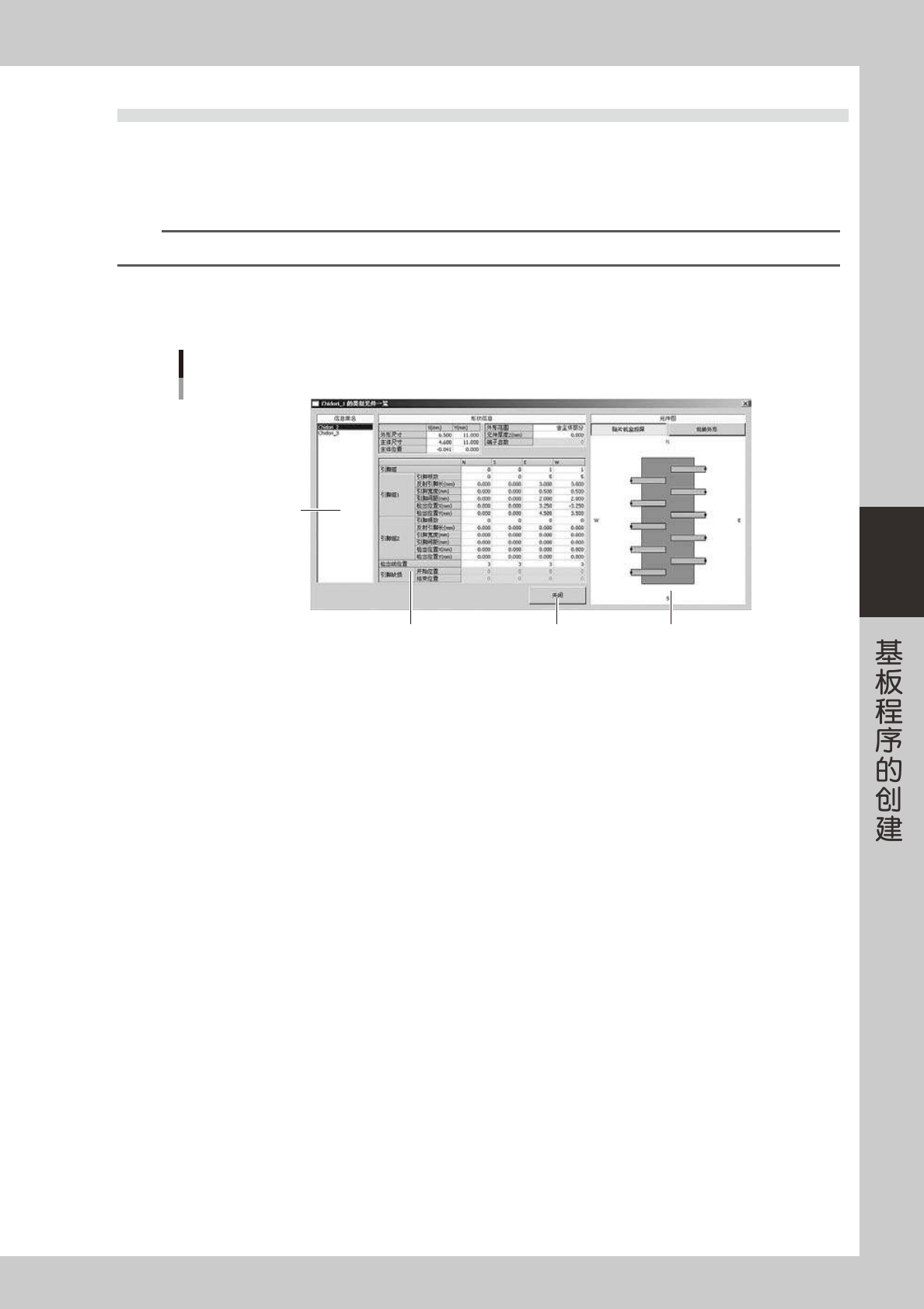

「类似元件一览」对话框
信息库名一览
形状信息
元件示意图[关闭] 按钮
664A2-S7-00
■「类似元件一览」对话框
标题栏显示查找基准的元件信息库名。
■ 信息库名一览
显示查找到的所有类似元件的元件信息库名。
■ 形状信息
显示在「信息库名一览」中选中的元件信息库的形状信息。
■ 元件图
显示在「信息库名一览」中选中的元件信息库的示意图。
■ [ 关闭 ] 按钮
关闭「类似元件一览」对话框。
4-96
4
4.15 检查错误
检查正在编辑的元件信息库是否有错误。
1
检查错误。
选择「工具 (T)」菜单中的「检查错误」，对正在编辑的元件信息库检查是否有错误，检查结果显示在
「错误检查」对话框中。
「错误检查」对话框
错误内容表格
错误数量 [关闭] 按钮
664A3-S7-00
■「错误内容」表格
如下所示，显示错误的内容。
「机型」列 ：显示有错误的机型。
「分类」列 ：显示错误所在的信息。
「项目」列 ：显示错误所在的数据项目。
「数据」列 ：显示错误值。
「错误内容」列：显示错误的原因。
■ 错误数量
显示有几处错误。
■ [ 关闭 ] 按钮
关闭「错误检查」对话框。
2
修改错误。
确认错误内容，修改有错的项目。
参考
如再次选择「工具 (T)」菜单中的「检查错误」，「错误检查」对话框的内容会更新为最新状态。
4-97
4
5.标记信息库的创建
标记信息库在标记信息库编辑器创建和编辑。
5.1 标记信息库的新建
要创建新的标记信息库，可以从标记表格的右键弹出菜单启动标记信息库编辑器。
1
在视觉编辑器画面选择机器选项卡。
点击机器选项卡后，会显示标记表格。
标记表格
标记表格
664A4-S7-00
2
选择标记信息。
用鼠标右键点击标记表格中「标记信息库」为空格的行，打开右键弹出菜单。
标记表格的右键弹出菜单
右键弹出菜单
664A5-S7-00
