4.9 引脚间距的修约处理
使用「引脚间距的修约处理」功能，可以使引脚间距修约为设定的值。
「引脚间距的修约处理」，是按照修约处理的设置修约引脚的间距。
参考
「引脚间距的修约处理」，在校正类型为「SOP」、「SOJ」、「QFP」、「PLCC」、「引脚缺损」、「接插件 E」、「不规则接插件」时可以使用。
1
对引脚间距的修约处理进行设置。
选择「工具 (T)」菜单中的「引脚间距的修约处理」-「设置」，打开「设置修约处理」对话框。设置修约
引脚间距时的值、修约范围等。
引脚间距修约处理，是「引脚间距」列表框中的任何 1 个值如在 " 引脚间距 ±「修约范围中设定的值」"
范围以内时，将引脚间距修约为「引脚间距」列表框中的该值。
参考
如已设置了修约处理时，请直接进入 Step2。
「设置修约处理」对话框
修约范围分组框
引脚间距列表框
[删除]按钮[添加]按钮 [保存关闭]按钮 [取消]按钮
66491-S7-00
■「引脚间距」列表框
一览显示修约引脚间距时的值。
■ [ 添加 ] 按钮
在「引脚间距」列表框中添加值。
■ [ 删除 ] 按钮
删除在「引脚间距」列表框中选择的值。
■「修约范围」分组框
指定采用哪种方式决定修约范围。
‧
用相对于引脚间距的比率决定
如采用此方法，选择「百分比」单选按钮后，在右侧的编辑框中输入比率。
例如，在编辑框中输入 10 时，修约范围为「元件的引脚间距 ±( 元件引脚间距的 10%)」。
‧
用长度决定
如采用此方法，选择「mm」单选按钮后，在右侧的编辑框中输入长度。
例如，在编辑框中输入 0.100 时，修约范围为「元件的引脚间距 ±0.100mm」。
4-87
4
■「自动测量元件尺寸时执行修约处理」选择框
如想要在测量元件尺寸后自动执行引脚间距的修约处理时，勾选此选择框。
■ [ 保存关闭 ] 按钮
保存设置后，关闭「设置修约处理」对话框。
■ [ 取消 ] 按钮
不保存设置，直接关闭「设置修约处理」对话框。
2
执行引脚间距的修约处理。
点击工具栏的 [ 修约处理 ] 按钮。自动按照设置修约引脚间距后显示修约的结果。
参考
「工具 (T)」菜单中的「引脚间距的修约处理」-「执行」也具备相同功能。
4-88
4
4.10 XY 尺寸的互换
互换元件的 XY 的尺寸。一般，使用设置形状基准角度，但因机型不同，也有无法使用形状基准角度的情况，此时
使用「互换 XY 的尺寸」会比较有效。
参考
「互换 XY 的尺寸」，在校正类型为「标准芯片」、「裸芯片」、「简易 BGA」、「BGA」、「简易倒装芯片」、「倒装芯片」、「QFP」、「PLCC」、
「引脚缺损」、「接插件 NSEW」、「特殊形状」、「不规则芯片」、「标记型」、「特殊长方形」、「重心检出」、「不识别」时可以使用。
1
互换 XY 的尺寸。
选择「工具 (T)」菜单中的「互换 XY 的尺寸」-「N → W」或「互换 XY 的尺寸」-「E → E」。
「N → W」是将 N 方向的尺寸调换至 W 方向，「N → E」是将 N 方向的尺寸调换至 E 方向。

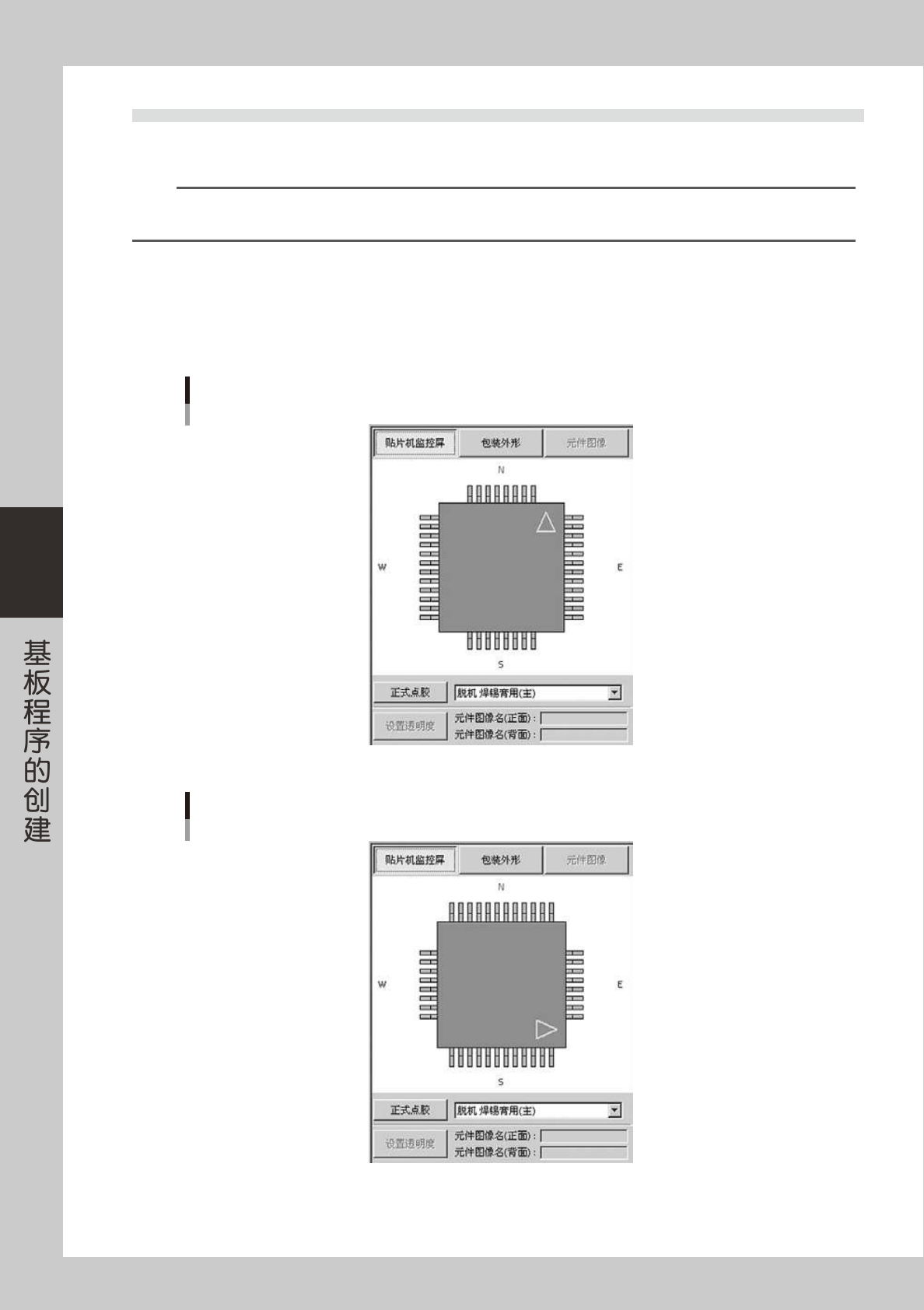

下图，为「互换 XY 的尺寸」-「N → E」的图例。
执行互换XY的尺寸(N→E)前
66492-S7-00
执行互换XY的尺寸(N→E)后
66493-S7-00
