4-70
4
0

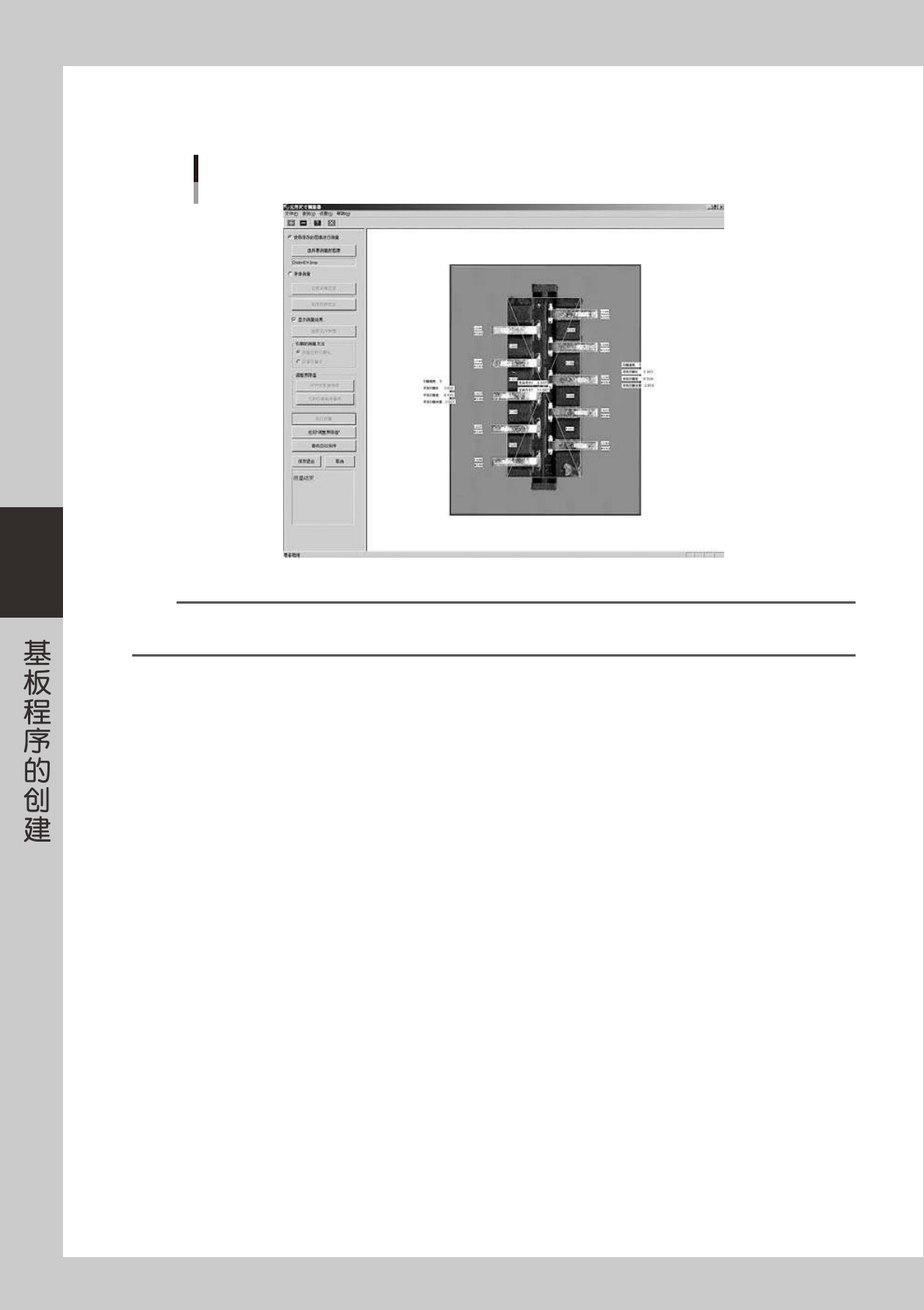

测量尺寸。
点击 [ 执行测量 ] 按钮，显示测量结果。
测量结果画面
66469-S7-00
参考
‧
如想要重新测量时，点击 [ 返回 " 调整界限值 "] 按钮，可以从调整界限值开始重新执行。
‧
通过「显示测量结果」选择框可以使尺寸在显示与隐藏之间切换。要显示尺寸时勾选，要隐藏时删除勾号。
4-71
4
q

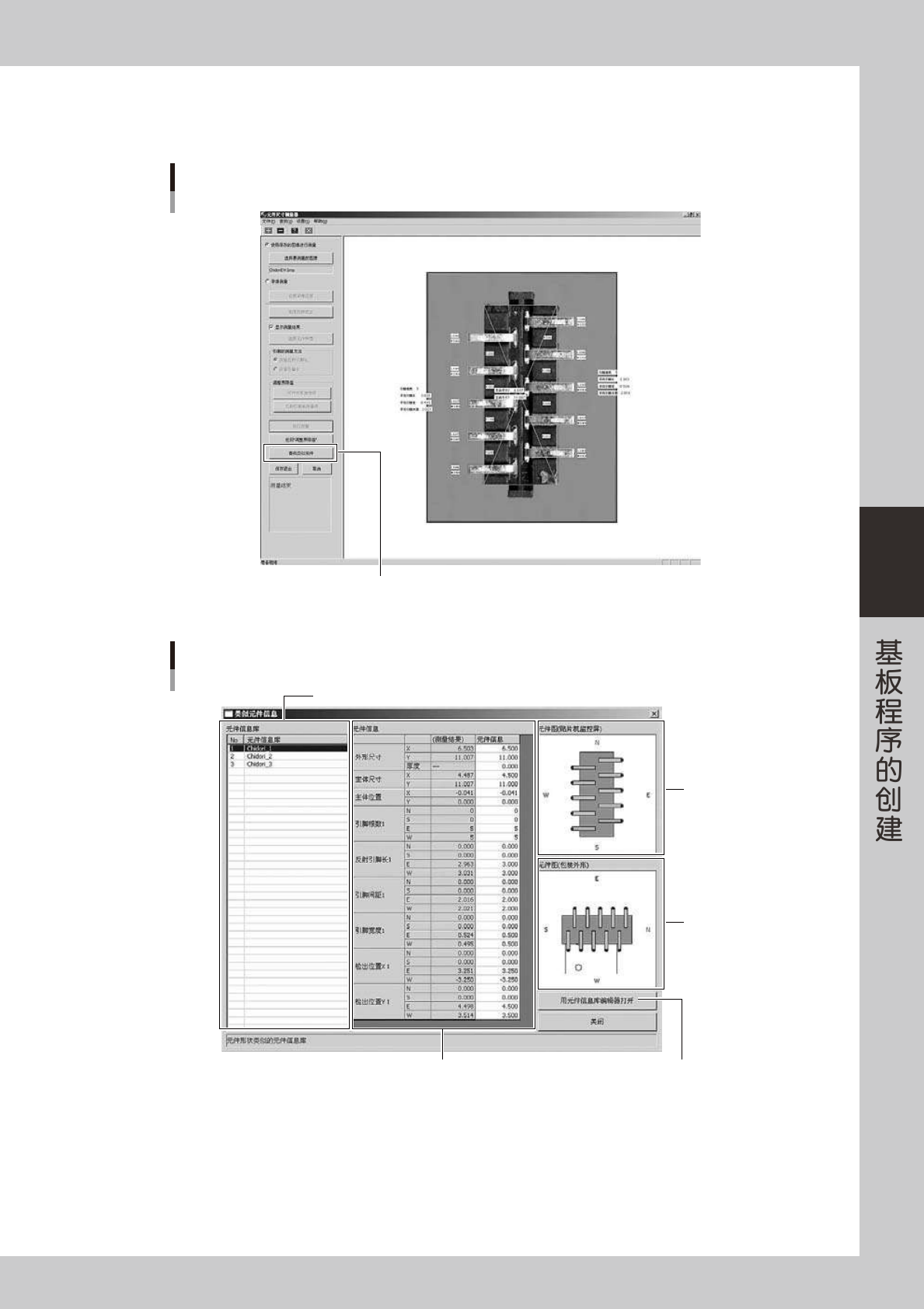

查找类似元件。
想要查找类似元件时，点击 [ 查找类似元件 ] 按钮。查找并显示尺寸近似的元件。
查找类似元件
[查找类似元件] 按钮
66470-S7-00
查找到类似元件后显示的画面
[用元件信息库编辑器打开] 按钮
元件图
(贴片机监控屏)
元件信息库
元件信息
元件图
(包装外形)
66471-S7-00
■ 元件信息库
显示与测量的元件类似的元件信息库列表。
■ 元件信息
显示与测量的元件类似的元件的尺寸。「测量结果」列中显示测量的元件的尺寸，「元件信息」列中显示在「元件信息库」
查找到的元件信息库的尺寸。
4-72
4
■ 元件图 ( 贴片机监控屏 )
显示在「元件信息库」中查找到的元件信息库在贴片机监控屏中的示意图。
■ 元件图 ( 包装外形 )
显示在「元件信息库」中查找到的元件信息库的包装外形示意图。
■ [ 用元件信息库编辑器打开 ] 按钮
用元件信息库编辑器打开在「元件信息库」列表中选中的元件信息库。
c
注意
点击 [ 用元件信息库编辑器打开 ] 按钮后，会自动退出元件尺寸测量器。所测量的尺寸信息不会被保存。
w

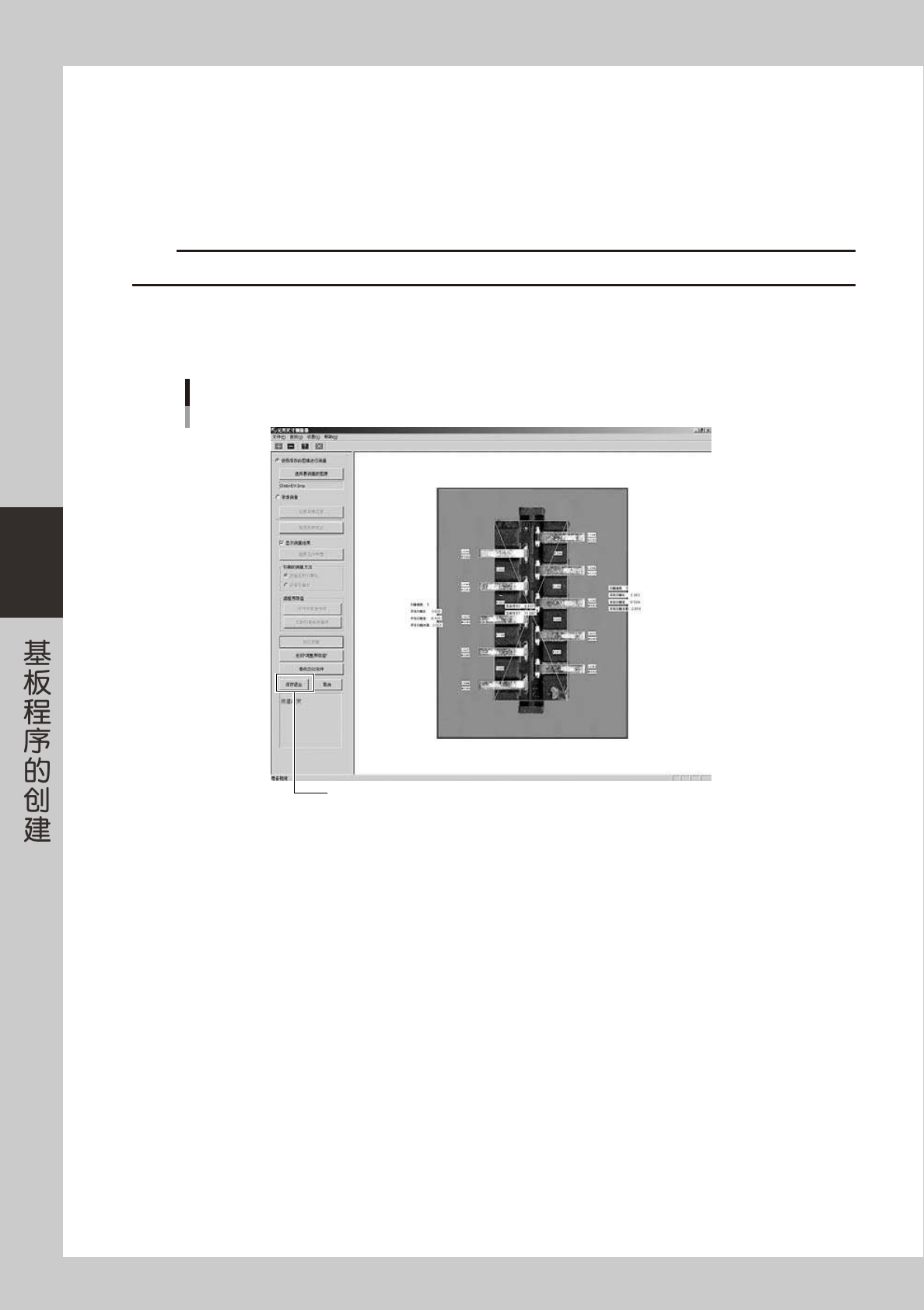

保存测量结果。
点击 [ 保存退出 ] 按钮，测量的尺寸会被登录至元件信息库编辑器后退出元件尺寸测量器。
保存测量结果
[保存退出] 按钮
66472-S7-00
