4-102
4
6.元件主表的创建
元件主表，是元件名与元件信息库的一览表。在此表给各元件名设置元件信息库名、元件标称值、包装外形、备注、
CAD 单元格偏移量。创建基板程序时，自动根据此元件主表的信息分配元件信息库。
6.1 一览表的输入
1
选择「元件主表」。
选择视觉编辑器的「工具 (T)」菜单中的「编辑元件主表」，打开「元件主表」画面。
664B1-S7-00
4-103
4
2
添加行。
将光标对准行头 ( 最左端的列 ) 点击鼠标右键，选择右键弹出菜单中的「插入行」。
在「要插入的行数」输入框中输入行数，点击 [OK] 按钮后，空行被插入。
添加行
664B2-S7-00
3
输入「元件名」。
点击「元件名」单元格，输入元件名。
4-104
4
4

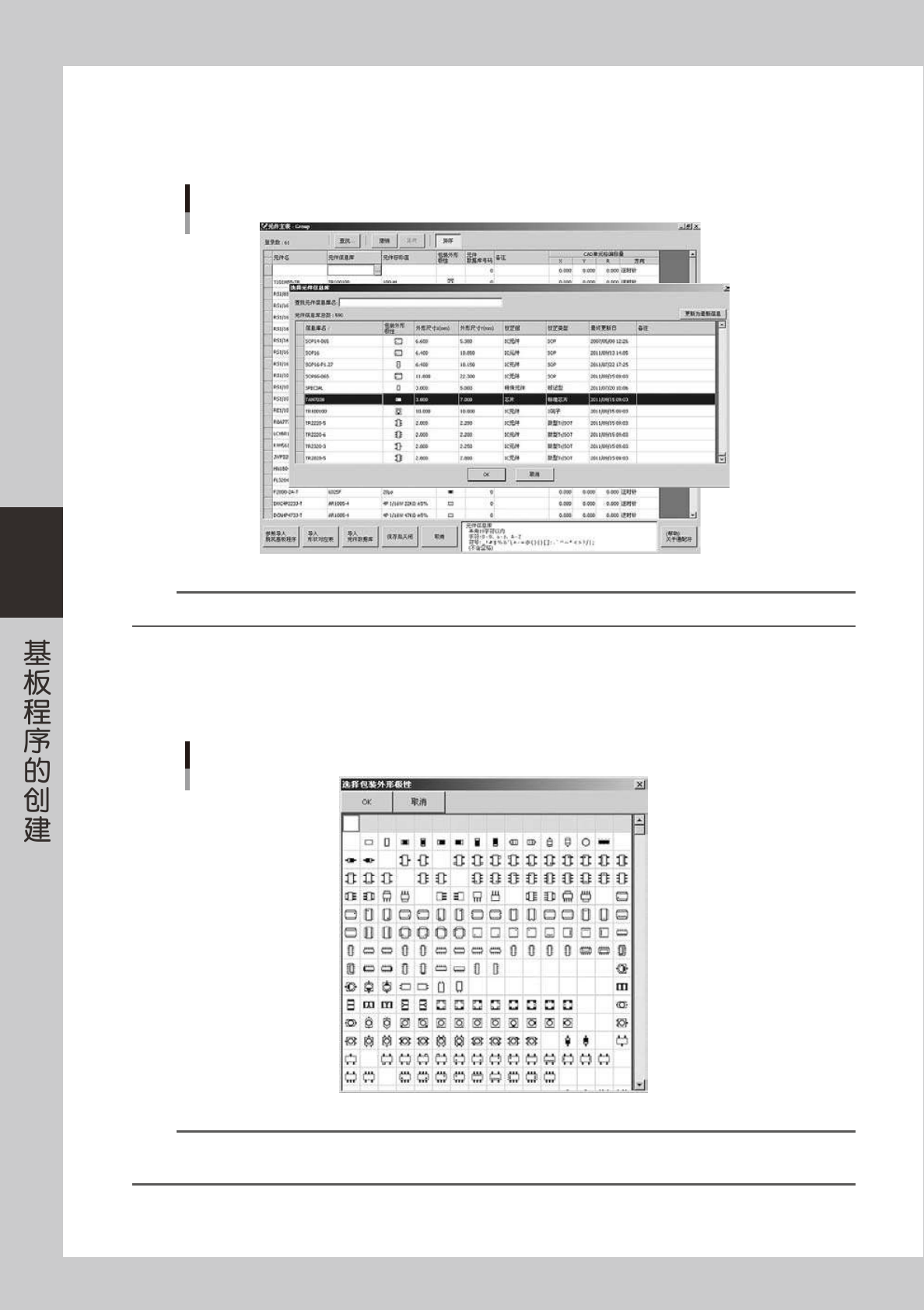

选择「元件信息库」。
选择「元件信息库」单元格，点击右端的按钮，打开「选择元件信息库」对话框。
从一览表中选择元件信息库，点击 [OK] 按钮后，所选元件信息库名显示在「元件信息库」单元格中。
元件信息库的选择
664B3-S7-00
参考
「元件信息库」单元格也可以通过键盘直接输入。
5
选择「包装外形极性」。
选择「包装外形极性」单元格，点击右端的按钮，打开「选择包装外形极性」对话框。
从一览表中选择包装外形极性，点击 [OK] 按钮后，所选包装外形极性显示在「包装外形极性」单元格中。
「选择包装外形极性」对话框
664B4-S7-00
参考
要显示包装外形极性，必须安装造字程序。安装方法，请参照安装 CD 的「
╲
Support
╲
VisualEditor
╲
EUDC」文件夹中的安装
步骤书。
6
输入其它项目。
分别在「元件标称值」、「元件信息库号码」、「备注」、「CAD 单元格偏移量」各单元格内输入值。
