Einleitung
1.1.1 Typenschild und Seriennummer Modulbeschreibung
JEDEC Tray Feeder 11
1
1 Einleitung
Einleitung
In diesem Handbuch finden Sie technische Informationen und Beschreibungen zur Bedienung der JE-
DEC Tray Feeder der SIPLACE®-Familie.
1.1
1.1 Modulbeschreibung
Modulbeschreibung
Der JEDEC Tray Feeder ist ein automatischer und schneller Wechsler für Standard JEDEC
Flächenmagazine. Bei den Bestückautomaten der SIPLACE X-Serie S kann anstelle des BE-Wagens
ein JEDEC Tray Feeder auf einem festen Tisch installiert werden.
Der JEDEC Tray Feeder belegt einen festen Bereich von Spuren auf dem festen Tisch. Der JEDEC Tray
Feeder ist in zwei Versionen verfügbar:
▪ SIPLACE JTF-S
▪ SIPLACE JTF-M
SIPLACE JTF-S
Der SIPLACE JTF-S bevorratet einen Stapel von bis zu 30 dünnen oder 20 dicken JEDEC
Flächenmagazinen und stellt diese nacheinander bereit. Dem Bestückautomaten kann ein Bauelemen-
te-Typ mit einer konstanten Flächenmagazin-Wechselzeit zugeführt werden.
SIPLACE JTF-M
Der SIPLACE JTF-M bevorratet bis zu 18 dünne oder 14 dicke JEDEC Flächenmagazine (je nach Ma-
gazintyp) in einer wechselbaren Kassette und stellt diese selektiv bereit.
Dem Bestückautomaten können somit verschiedene Bauelemente-Typen mit einer variablen
Flächenmagazin-Wechselzeit zugeführt werden
1.1.1
1.1.1 Typenschild und Seriennummer
Typenschild und Seriennummer

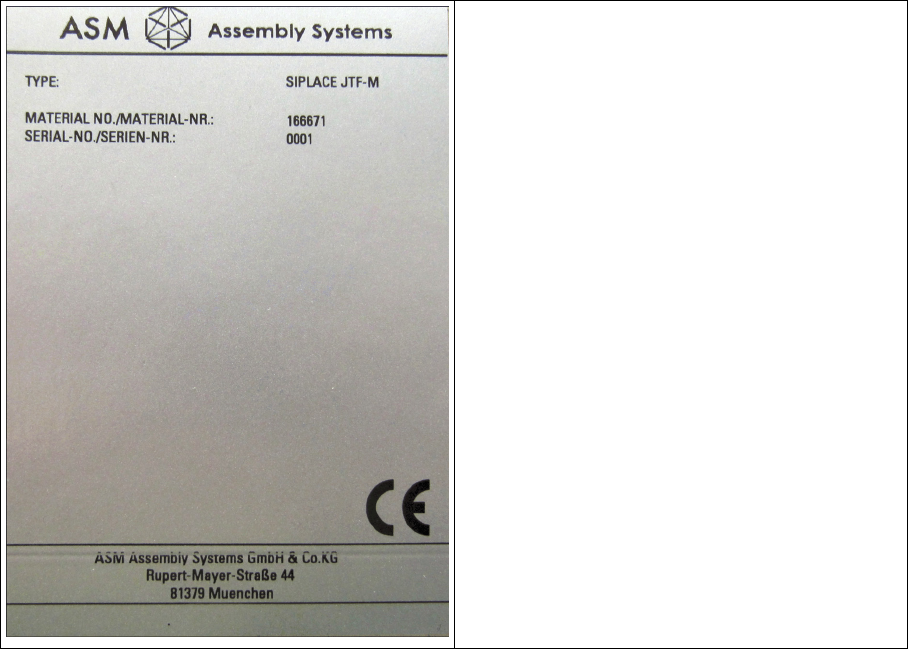

Auf den Zuführmodulen ist auf der Seite ein Typenschild angebracht, auf dem der Typ, die Material- und
die Seriennummer stehen.
▪ Type: SIPLACE JTF-M
▪ Material No./Material-Nr.: 166671
▪ Serial-No./Serien-Nr.:0001
