Aufstellen und Inbetriebnahme 4.3.4 Einbauposition der Distanzpl atten für Abwurfbehälter, sta tionäre Kamera und Q10-Mag azin an Stellplatz 2 und 3 Nachrüstung an der JEDEC Tray Feeder 45 Positionen an der SIPLACE X4i S…
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE X-Serie S 4.3.4 Einbauposition der Distanzplatten für Abwurfbehälter, stationäre Kamera
44 JEDEC Tray Feeder

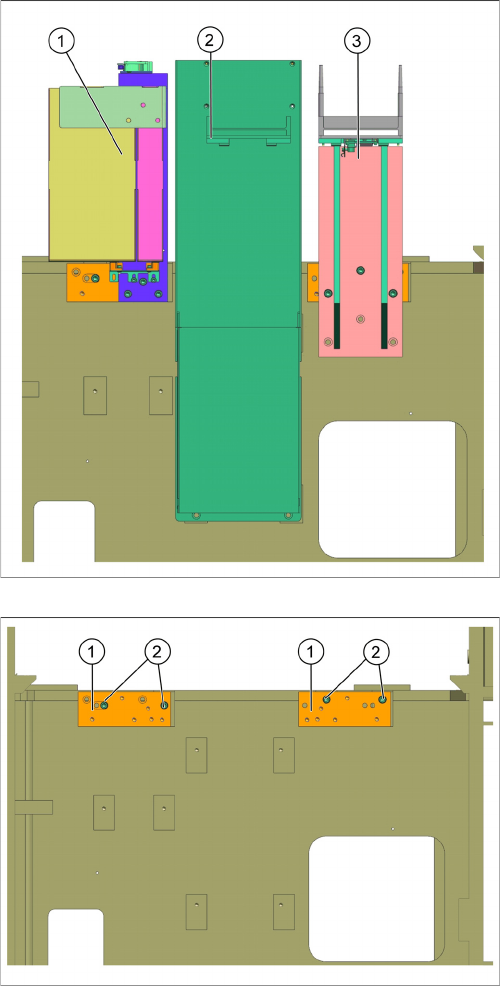

Positionen an der SIPLACE X2 S, X3 S und SIPLACE X4 S an Stellplatz 3
1. Abwurfbehälter
2. Stationäre Kamera
3. Q10-Magazin
1. Einbauposition für Abwurfbehälter
2. Einbauposition für Q10-Magazin
Aufstellen und Inbetriebnahme
4.3.4 Einbauposition der Distanzplatten für Abwurfbehälter, stationäre Kamera und Q10-Magazin an Stellplatz 2 und 3 Nachrüstung an der
JEDEC Tray Feeder 45

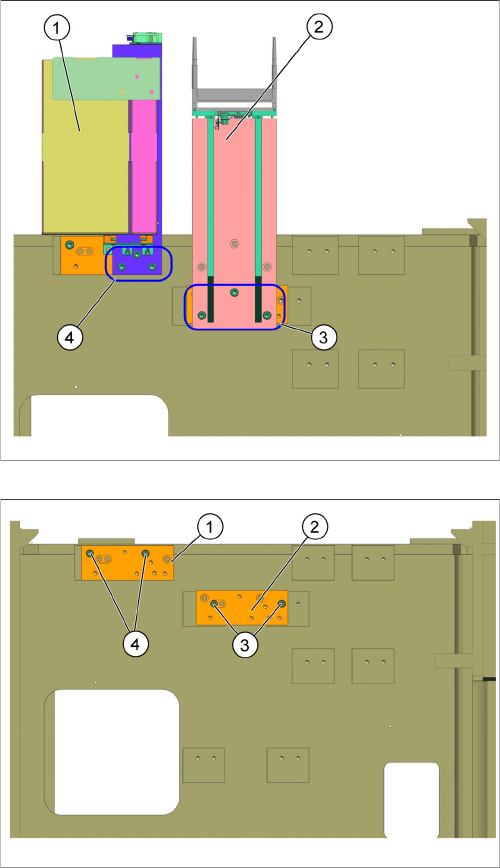

Positionen an der SIPLACE X4i S an Stellplatz 2
Bei einer SIPLACE X4i S muss das Q10-Magazin an der mittleren Position angebracht werden.
1. Einbauposition für Abwurfbehälter
2. Einbauposition für Q10-Magazin
3. Anschraubpunkte für Q10-Magazin
4. Anschraubpunkte für Abwurfbehälter
1. Einbauposition für Abwurfbehälter
2. Einbauposition für Q10-Magazin
3. Anschraubpunkte für Q10-Magazin
4. Anschraubpunkte für Abwurfbehälter
Aufstellen und Inbetriebnahme
Nachrüstung an der SIPLACE X-Serie S 4.3.5 Einbau Montageplatte Abwurfbehälter
46 JEDEC Tray Feeder

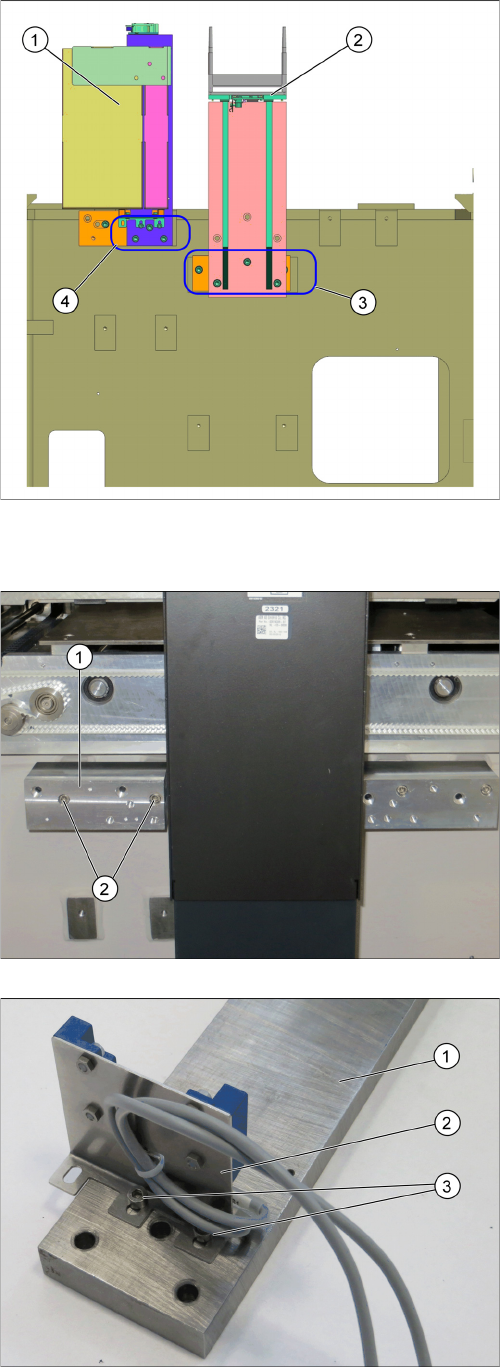

Positionen an der SIPLACE X4i S an Stellplatz 3
4.3.5
4.3.5 Einbau Montageplatte Abwurfbehälter
Einbau Montageplatte Abwurfbehälter
1. Einbauposition für Abwurfbehälter
2. Einbauposition für Q10-Magazin
3. Anschraubpunkte für Q10-Magazin
4. Anschraubpunkte für Abwurfbehälter
► Montieren Sie die Distanzplatte [03104724-xx] (1) für
den Abwurfbehälter mit den zwei Schrauben M6x70
(2) an den Maschinenständer.
► Befestigen Sie den mit den Sensor-BG X-Serie S
JTF-Tisch [03107486-xx] (2) mit zwei Schrauben
M4x6 (3) auf der Montageplatte [03104561-xx] (1).
