Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M 5.1.1 Verzögerungseinstellung der JEDEC Trays Aufgabe: Bedienung des Förderers JEDEC Tray Feeder 65 5.1.1 5 . 1 . 1 V e r z ö g e r u n g s e in s t e llu n g d e r J E D E C T r …
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Aufgabe: Bedienung des Förderers
64 JEDEC Tray Feeder
► Verlinken Sie am Hostsystem die Komponenten / Tray Code mit der Slot-Nummer des Magazins.
Beladen des Magazins in die Feeder Base
► Vergewissern Sie sich, dass die Sicherheitsfedern offen sind.
► Öffnen Sie die Türe.
► Heben und halten Sie das Magazin immer waagrecht.
► Beladen Sie das Magazin in Pfeilrichtung in die Feederbase.
► Schließen Sie die Türe.
Ist für den Betrieb das Wechseln einzelner Trays nicht vorgesehen, müssen Sie die hintere Sicherheits-
feeder nicht öffnen.
Entnehmen des Magazins
► (Lassen Sie den Befehl End-of-Lot (EOL) von der Hostmaschine an den Förderer senden.)
► Öffnen Sie die Türe, wenn der Lift ganz unten angekommen ist.
► Greifen Sie unter das Magazin und ziehen Sie es nur soweit heraus, bis Sie den ersten Schwenkgriff
oben am Magazin heben können.
► Ziehen Sie das Magazin weiter heraus und halten Sie es dabei.
► Halten Sie das Magazin mit einer Hand an beiden Schwenkgriffen.
► Heben Sie es heraus, halten Sie es waagrecht und stellen Sie es auf einen soliden Untergrund.

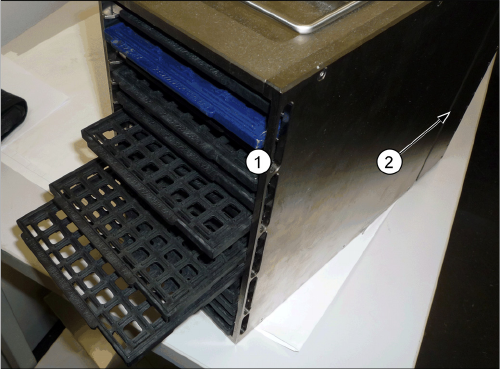

Entnehmen der Trays
► Sie können die Trays den Slots herausziehen. Ist nur eine Sicherheitsfeder offen, können Sie auch
die zweite öffnen.
1. Türe
2. Förderrichtung
► Beladen Sie die Trays. Beachten Sie dabei die Orien-
tierung.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
5.1.1 Verzögerungseinstellung der JEDEC Trays Aufgabe: Bedienung des Förderers
JEDEC Tray Feeder 65
5.1.1
5.1.1 Verzögerungseinstellung der JEDEC Trays
Verzögerungseinstellung der JEDEC Trays
▪ Potentiometer Verzögerung (1):
Return Slow Down Sensor
Uhrzeigersinn: die Verzögerung der Abflachkurve wird erhöht, das Tray kommt hinten schneller an.
▪ Potentiometer Verzögerung (2):
Forward Slow Down Sensor
Uhrzeigersinn: die Verzögerung der Abflachkurve wird erhöht, das Tray kommt vorne schneller an.
Siehe auch Serviceanleitung SIPLACE SIPLACE JEDEC Tray Feeder [00197543-01].
VORSICHT
Überdrehen des Potentiometers
Die Einstellungen sollen mit Vorsicht vorgenommen werden. Überdreht man das Potentiome-
ter, muss unter Umständen das ganze Control-PCB ersetzt werden.
Damit das JEDEC Tray an der Pick-Position nicht zu ab-
rupt anfährt, ist ein Verzögerungsmechanismus durch die
Steuerung eingebaut.
Beim Passieren der Slow-Down-Sensoren startet die
Verzögerung nach einer einstellbaren Zeit. Diese Zeit
kann durch Potentiometer eingestellt werden.
Nach dem Passieren der Sensoren reduziert der Control-
ler den Tast-Grad der Motorensteuerung kontinuierlich
bis das Tray den Stopp Sensor erreicht hat. Dabei wird
auch die Geschwindigkeit der Riemen reduziert.
Fährt der Tray nach vorne passiert er die Lichtschranke,
den Forward Slow Down Sensor. Beim zurückfahren
passiert er einen Lichttaster, den Return Slow Down Sen-
sor.

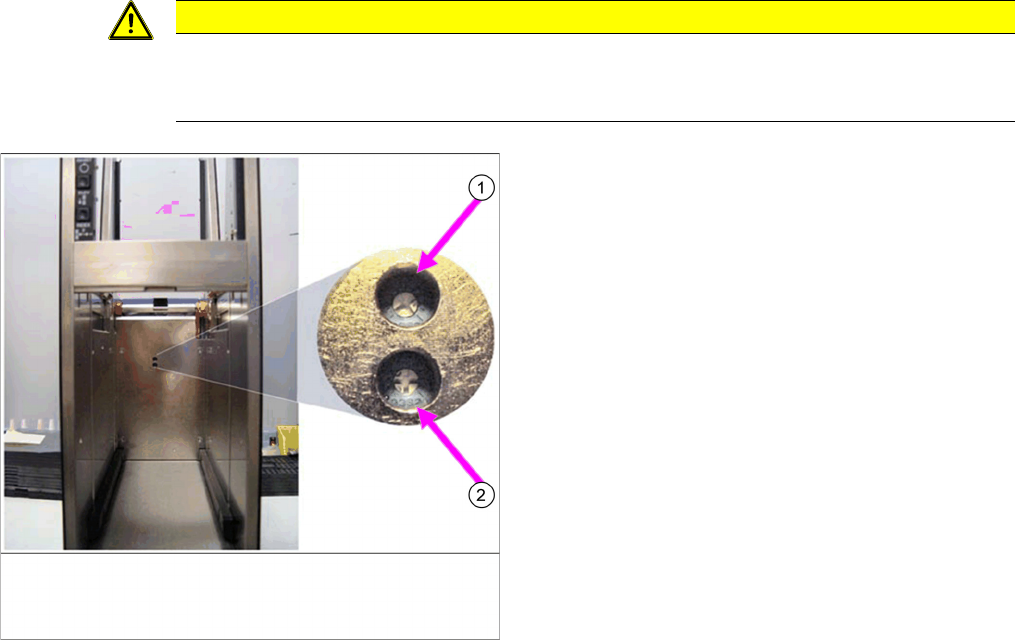

Die Abbildung zeigt die Potentiometer und die Einstel-
lung dazu. Diese Einstellung darf nur durch geschultes
Personal vorgenommen werden.
Aufgaben am SIPLACE JTF-S, SIPLACE JTF-M
Bedien- und Anzeigeelemente 5.2.1 Aufbau
66 JEDEC Tray Feeder
5.2
5.2 Bedien- und Anzeigeelemente
Bedien- und Anzeigeelemente
5.2.1
5.2.1 Aufbau
Aufbau
Die Abbildung zeigt das Kontrollpanel am Feeder.
Die Funktionen Index, Inhibit und Elevator Down steuert der Kontroller.
Die Funktionen Stop und Reset sind elektronische Haltefunktionen für die Pneumatik. Drückt man den
Stop-Knopf, schaltet die Pneumatik sofort aus und die Motoren stoppen. Der Zustand wird vom Kontrol-
ler gelesen, nicht aber gesteuert.
HINWEIS
SIPLACE JTF-S
Dieses Panel gilt nur für den SIPLACE JTF-S.
