Technische Daten des Moduls Baugruppenübersicht 3.2.2 SIPLACE JTF-S [166670] 30 JEDEC Tray Feeder 3.2.2 3 . 2 . 2 S I P L A C E J T F - S [ 1 6 6 6 7 0 ] SIPLACE JTF-S [166670] 1. Handgriffe 2. Pfeile = Förderrichtu ng 3…

Technische Daten des Moduls

3.2.1 SIPLACE JTF-M [166671] Baugruppenübersicht

JEDEC Tray Feeder 29

3.2

3.2 Baugruppenübersicht

Baugruppenübersicht

3.2.1

3.2.1 SIPLACE JTF-M [166671]

SIPLACE JTF-M [166671]

1. Pick-Position

2. Tray-Klemmung

3. Conveyor

4. Magazin

5. Feeder-Base

1. Schaltfläche

2. 4 "Ohren" Ears

3. Handgriff

4. Türe (offen)

5. Magazine

1. Forward Slow Down Sensor

2. Return Slow Down Sensor

Technische Daten des Moduls

Baugruppenübersicht 3.2.2 SIPLACE JTF-S [166670]

30 JEDEC Tray Feeder

3.2.2

3.2.2 SIPLACE JTF-S [166670]

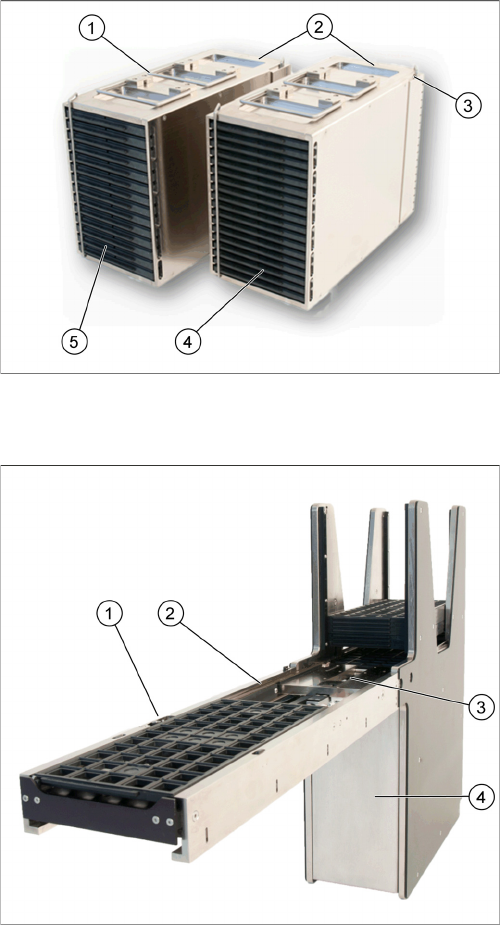

SIPLACE JTF-S [166670]

1. Handgriffe

2. Pfeile = Förderrichtung

3. Sperrfeder 2x

4. Magazin für dünne Trays, 18 Slots [03110217S01

5. Magazin für dicke Trays, 14 Slots [03110218S01]

1. Trayklemmung

2. Transportriemen

3. Zurückstoßeinheit / Return Tray Pusher

4. Steuerung des Feeders (hinter Abdeckung)

Technische Daten des Moduls

3.2.2 SIPLACE JTF-S [166670] Baugruppenübersicht

JEDEC Tray Feeder 31

1. Manuelle Bedienung / Panel

2. Entladerichtung der leeren JEDEC-Trays

3. Pick-Position der Trays

4. Steuerung des Feeders (Rückseite)

5. Schalter Tray Dick / Dünn

6. Lift der Trays
