Aufstellen und Inbetriebnahme Übersicht SIPLACE JTF an SIPLACE X-Serie S - Konfigur ation und JEDEC Tray Feeder 35 Konfiguration 2: An Stellplatz 2 sind stationäre Kameras (4) , (5) mit einem W5-Magazin (3) ode r eine zw…
Aufstellen und Inbetriebnahme
Übersicht SIPLACE JTF an SIPLACE X-Serie S - Konfiguration und Einschränkungen
34 JEDEC Tray Feeder
An Stellplatz 3 sind stationäre Kameras (2), (3) mit einem W5-Magazin (1), einer zweiten Reihe von Pi-
pettenwechslern oder zwei W5-Magazinen mit stationären Kameras möglich.
Aufstellen und Inbetriebnahme
Übersicht SIPLACE JTF an SIPLACE X-Serie S - Konfiguration und
JEDEC Tray Feeder 35

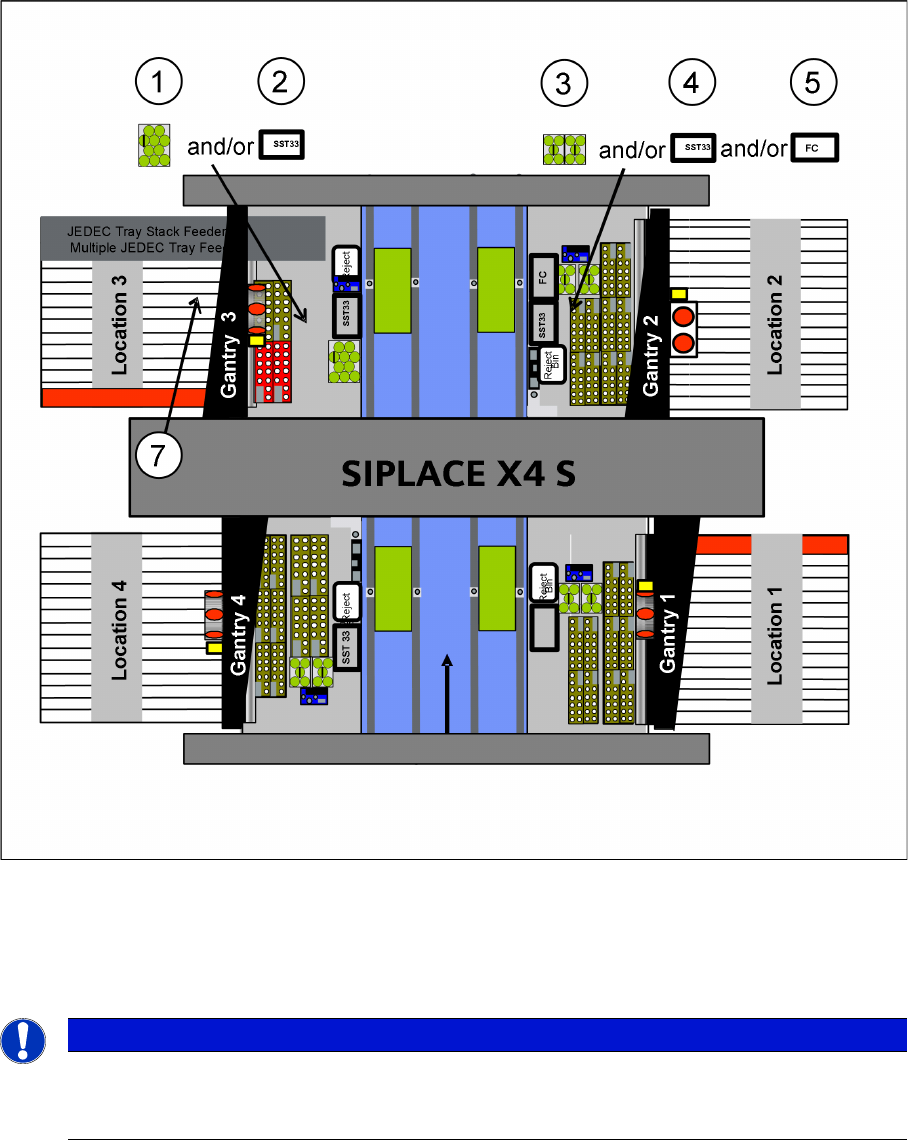

Konfiguration 2:
An Stellplatz 2 sind stationäre Kameras (4), (5) mit einem W5-Magazin (3) oder eine zweite Reihe Pi-
pettenwechsler oder zwei W5-Magazine mit stationären Kameras möglich. (X-Serie S JTF table for lo-
cation 3 [166652] (7))
An Stellplatz 2 sind ein Q10-Magazin und eine stationäre IC-Kamera möglich. Eine FC-Kamera ist nicht
möglich.
HINWEIS
Pipettenwechsler
Die erste Reihe Pipettenwechsler muss, je nach Kopftyp, gegen einen kurzen Pipettenwechsler
getauscht werden.
Aufstellen und Inbetriebnahme
Übersicht SIPLACE JTF an SIPLACE X-Serie S - Konfiguration und Einschränkungen
36 JEDEC Tray Feeder

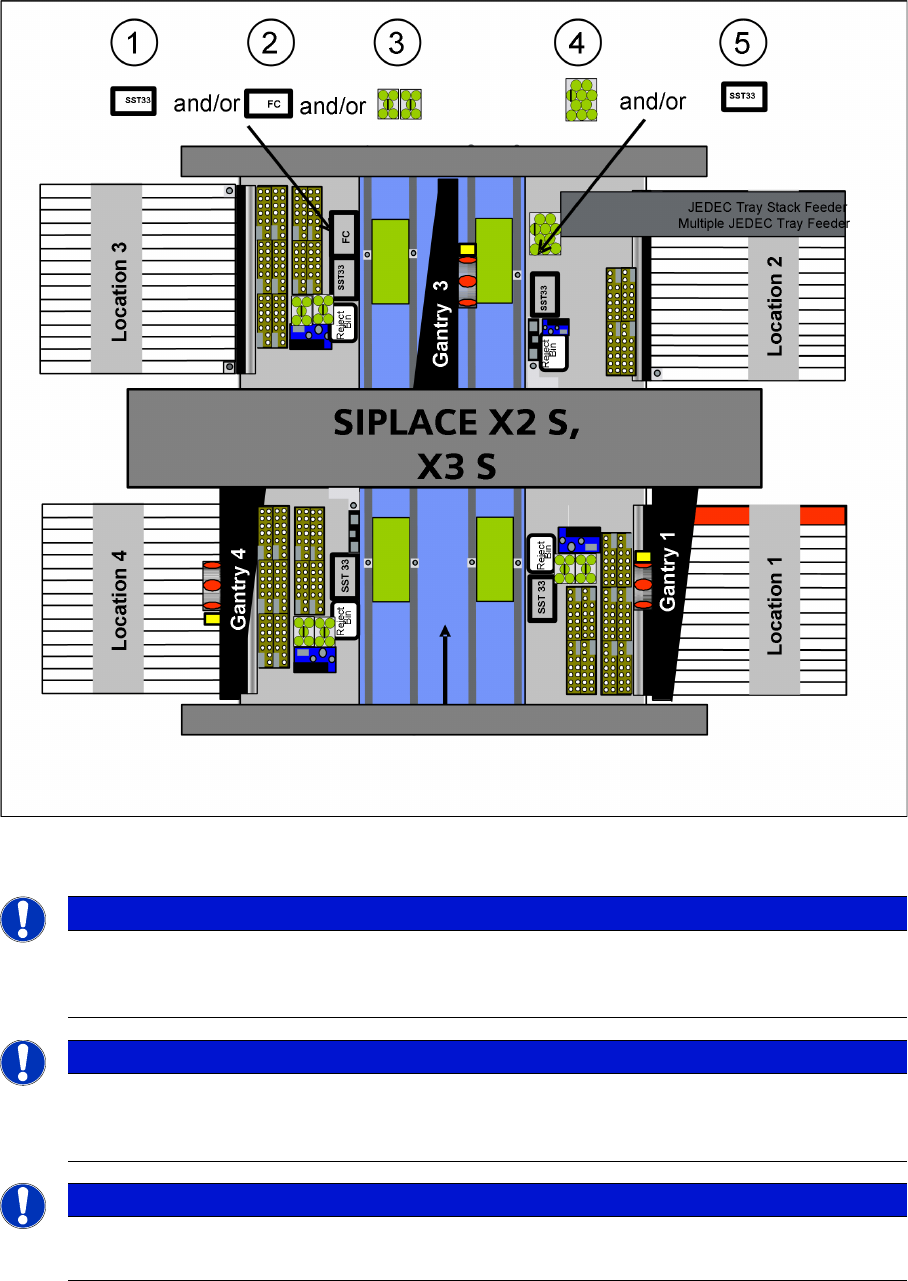

Konfiguration SIPLACE X2 S und SIPLACE X3 S
An Stellplatz 2 sind eine stationäre Kamera (5) und ein Q10-Magazin (4) sowie ein Q10-Magazin alleine
möglich.
HINWEIS
Stellplatz
An SIPLACE X 3S, SIPLACE X2S Maschinen kann ein SIPLACE JTF-S oder SIPLACE JTF-M
nur an Stellplatz 2 installiert werden.
HINWEIS
Pipettenwechsler
Die erste Reihe Pipettenwechsler muss, je nach Kopftyp, gegen einen kurzen Pipettenwechsler
getauscht werden.
HINWEIS
SPS
Ein SPS ist an einer SIPLACE X2 S Maschine nicht möglich!
