Technische Daten des Moduls Technische Daten 28 JEDEC Tray Feeder Abmaße -- ca. 33 0 mm x 150 mm x 230 mm Max. Ladegewicht -- 2,7 kg (je 150 g bei 18 Einsch üben) Pneumatik 4,1 bar bis 5,5 bar 5,2 bar bis 9 bar Druckluf …

Technische Daten des Moduls

Technische Daten

JEDEC Tray Feeder 27

3 Technische Daten des Moduls

Technische Daten des Moduls

3.1

3.1 Technische Daten

Technische Daten

1 JEDEC Tray Feeder

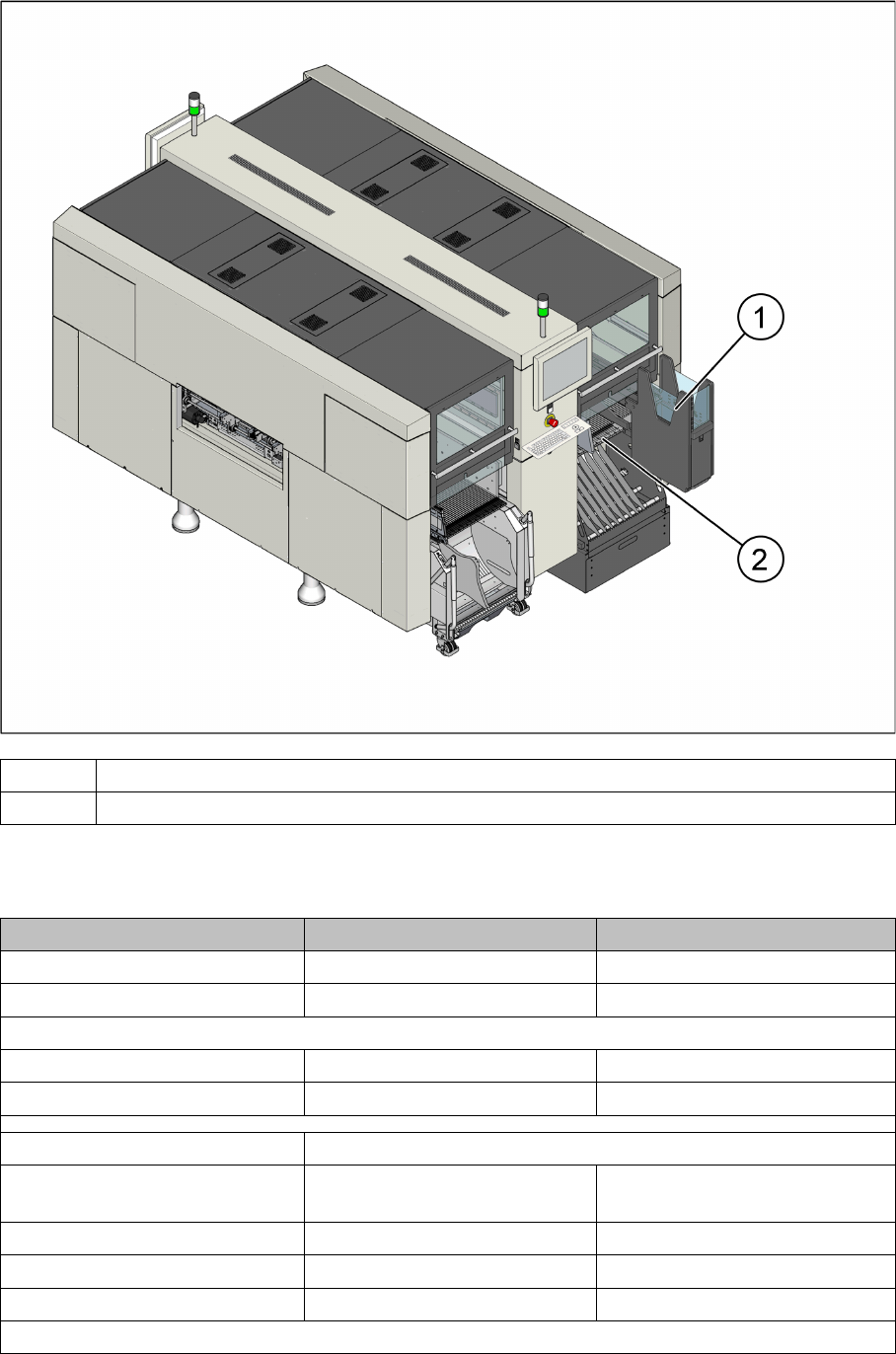

2 Fester Tisch

SIPLACE JTF-S [166670] SIPLACE JTF-M [166671]

Breite 162 mm 177 mm

Höhe 587 mm 587 mm

Speicherkapazität

Flächenmagazin dünn JEDEC Flächenmagazine 30 JEDEC Flächenmagazine 18

Flächenmagazin dick JEDEC Flächenmagazine 20 JEDEC Flächenmagazine 14

Gewicht ~ 25.7 Kg (50 lbs.) – depends on application

Flächenmagazin Wechselzeit < 5 Sekunden (je nach Applikati-

on)

Einschub n nach n+1 3,5 Sekunden

Einschub 1 nach 18 -- 10 Sekunden

Einschub 18 nach 1 -- 8,9 Sekunden

Kassette

Technische Daten des Moduls

Technische Daten

28 JEDEC Tray Feeder

Abmaße -- ca. 330 mm x 150 mm x 230 mm

Max. Ladegewicht -- 2,7 kg

(je 150 g bei 18 Einschüben)

Pneumatik 4,1 bar bis 5,5 bar 5,2 bar bis 9 bar

Druckluftverbrauch < 28,3 NL/min. < 28,3 NL/min.

JEDEC Flächenmagazin Spezifikation

JEDEC Standard 95-1 & IEC 60286-5

Flächenmagazin Breite 135,9 mm (+0,25 mm / - 0,13 mm)

Flächenmagazin Länge 322,6 mm (+0,25 mm / - 0,13 mm)

Dicke

Flächenmagazin dünn 7, 62 mm (+/- 0,2mm)

Flächenmagazin dick 12,19 mm (+/- 0.2mm)

Flächenmagazin Material

Standard Plastik mit Glas

Optional Aluminium

Ebenheit der Flächenmagazine 0,8 mm über das gesamte Flächenmagazin

SIPLACE JTF-S [166670] SIPLACE JTF-M [166671]

Technische Daten des Moduls

3.2.1 SIPLACE JTF-M [166671] Baugruppenübersicht

JEDEC Tray Feeder 29

3.2

3.2 Baugruppenübersicht

Baugruppenübersicht

3.2.1

3.2.1 SIPLACE JTF-M [166671]

SIPLACE JTF-M [166671]

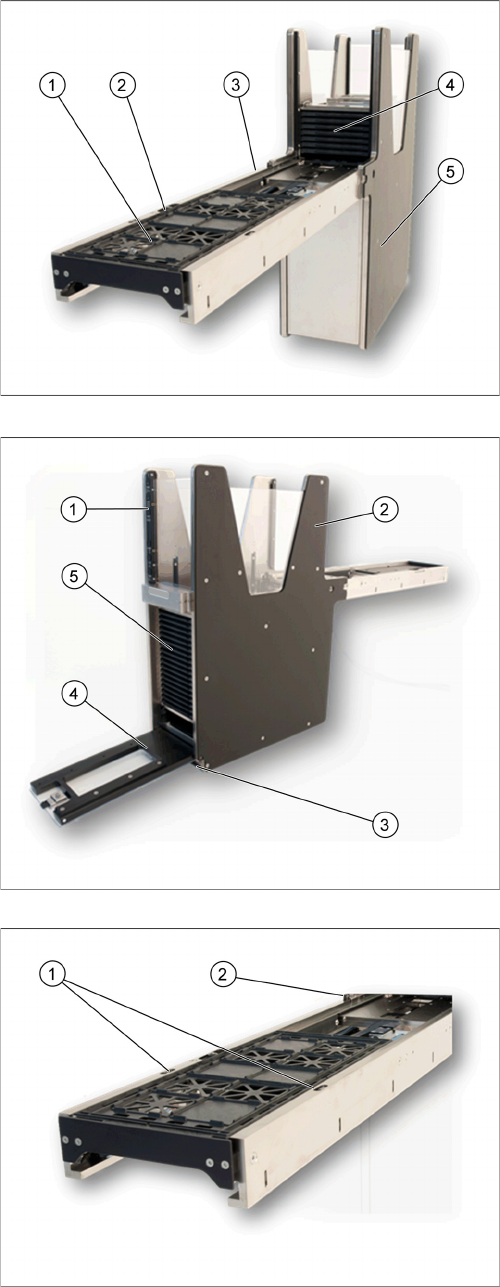

1. Pick-Position

2. Tray-Klemmung

3. Conveyor

4. Magazin

5. Feeder-Base

1. Schaltfläche

2. 4 "Ohren" Ears

3. Handgriff

4. Türe (offen)

5. Magazine

1. Forward Slow Down Sensor

2. Return Slow Down Sensor
